Схемы принципиальные для ремонта электрооборудования легкового автомобиля SsangYong rexton - первая часть. Приведён узел блока предохранителей с реле, на котором обозначены потребители энергии и значения номиналов соответствующих предохранителей. Подходят для самостоятельного ремонта электроники и проводки авто Ssang Yong rexton. Предоставляются материалы бесплатно, при условии их просмотра на сайте. Все схемы полностью на русском языке и в хорошем качестве. Для удобства работы, они показаны в уменьшенном виде - увеличение делается по клику. Продолжение сборника размещено тут.
Электрические схемы SsangYong rexton

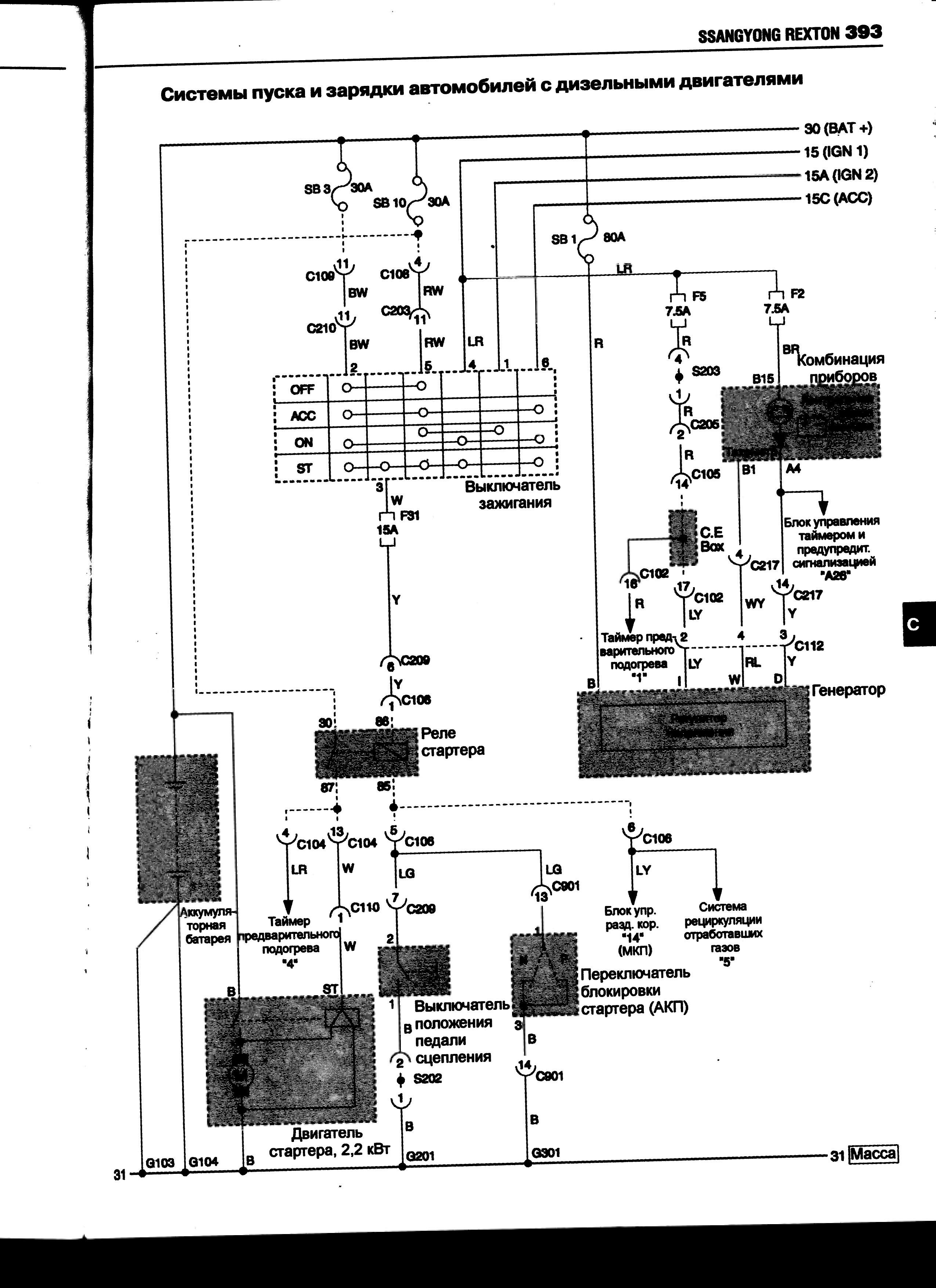

Система пуска и зарядки авто с дизельным двигателем

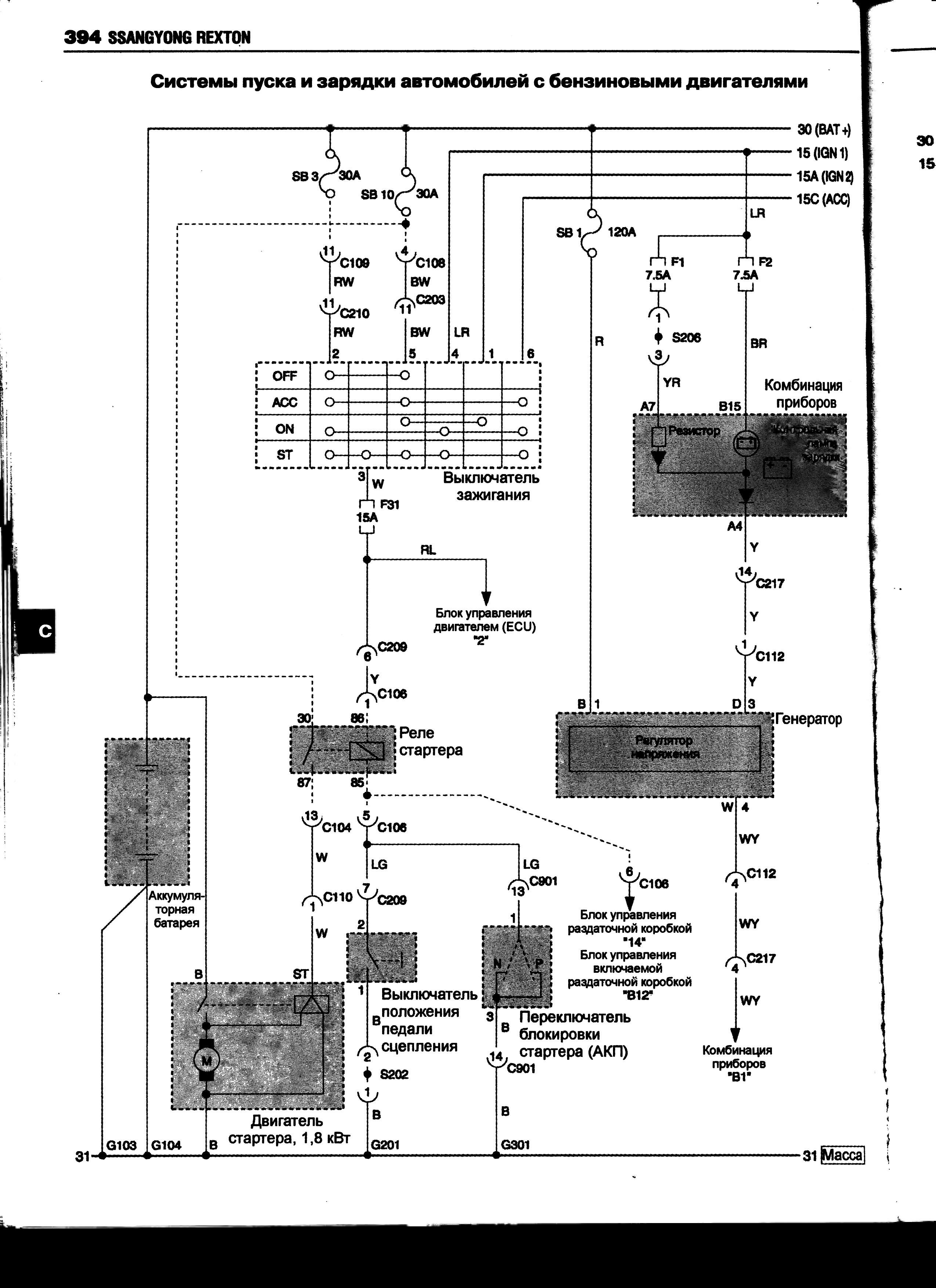

Система пуска и зарядки авто с бензиновым двигателем

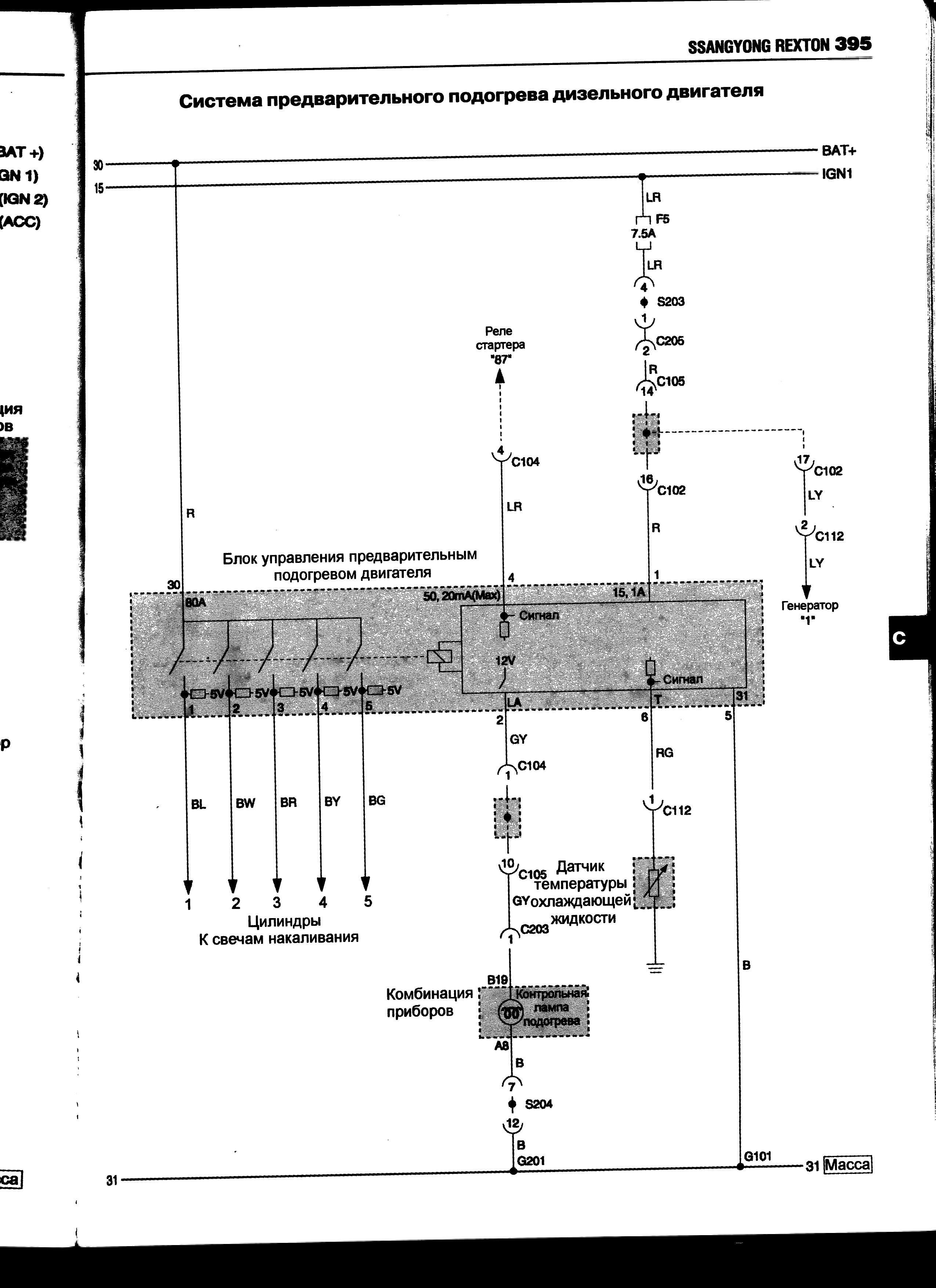

Схема ситемы предварительного прогрева дизельного двигателя

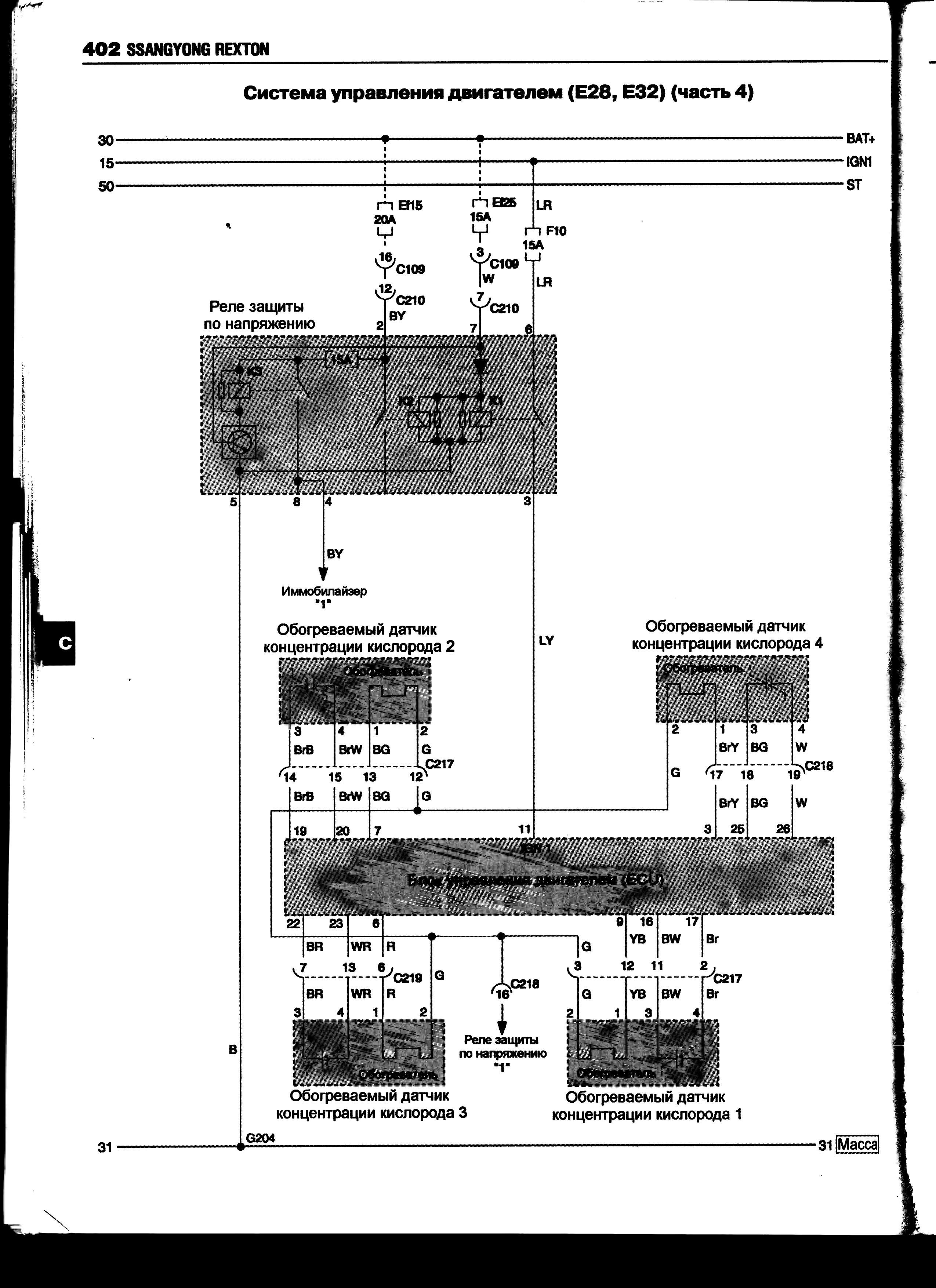

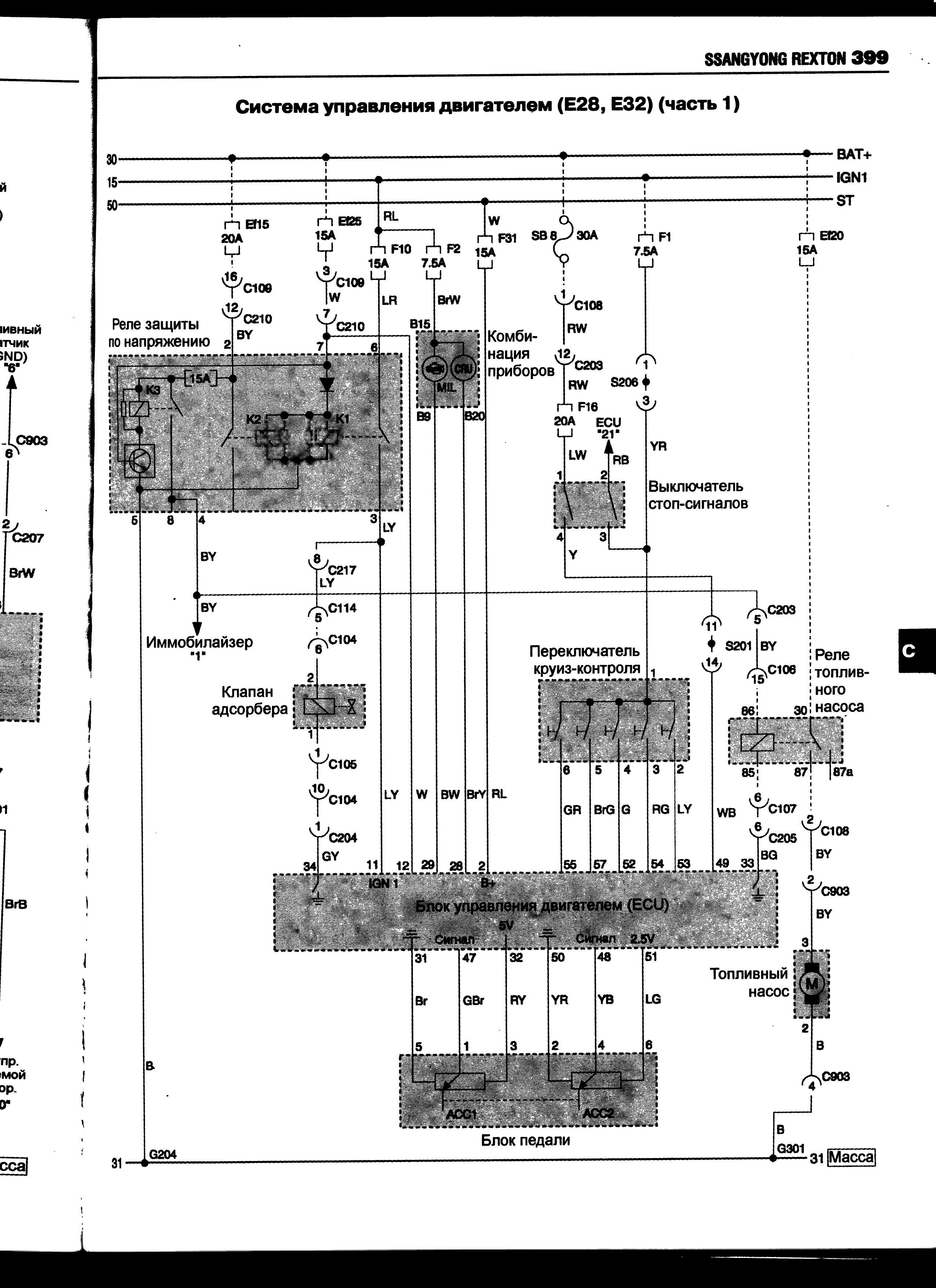

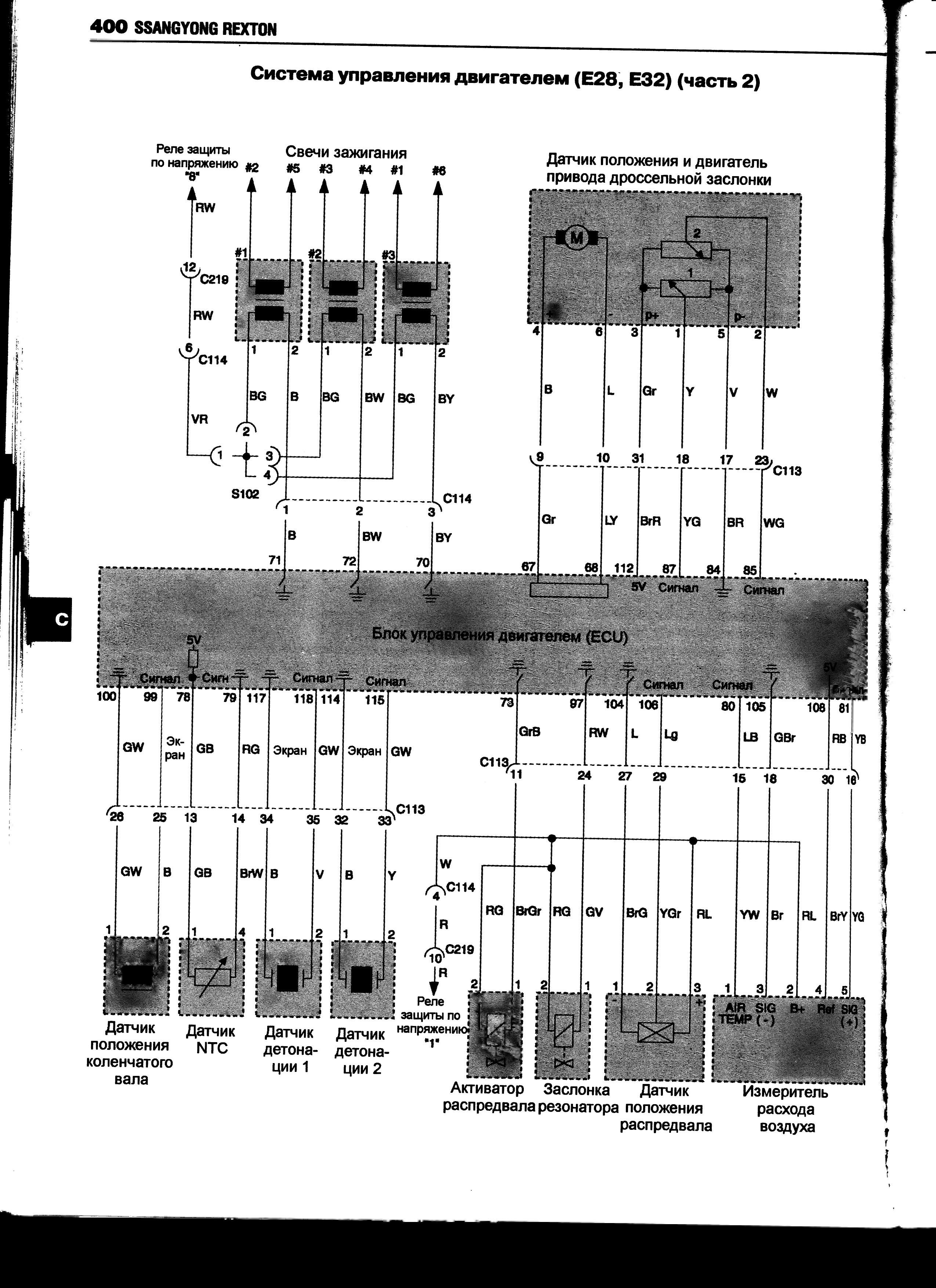

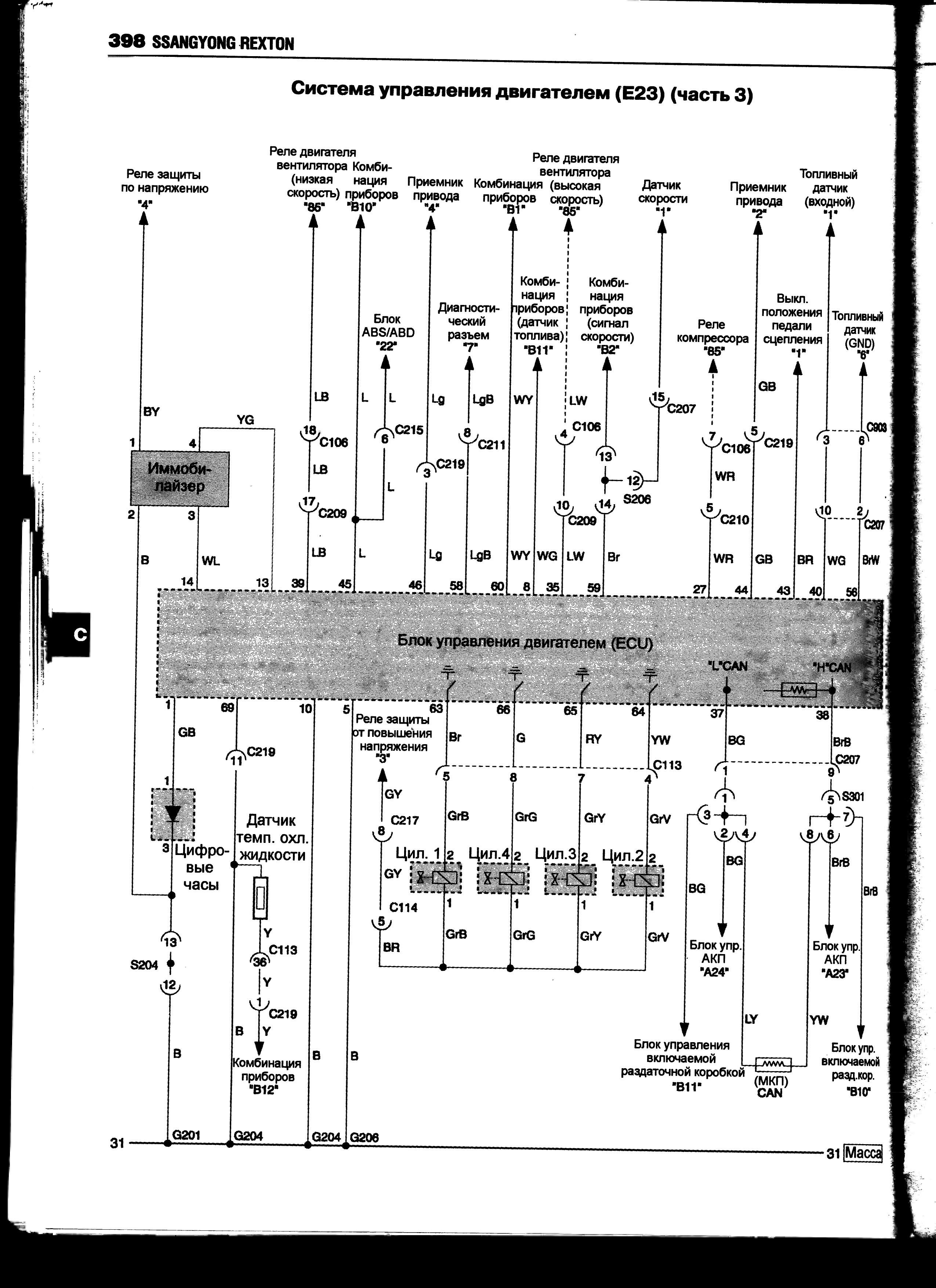

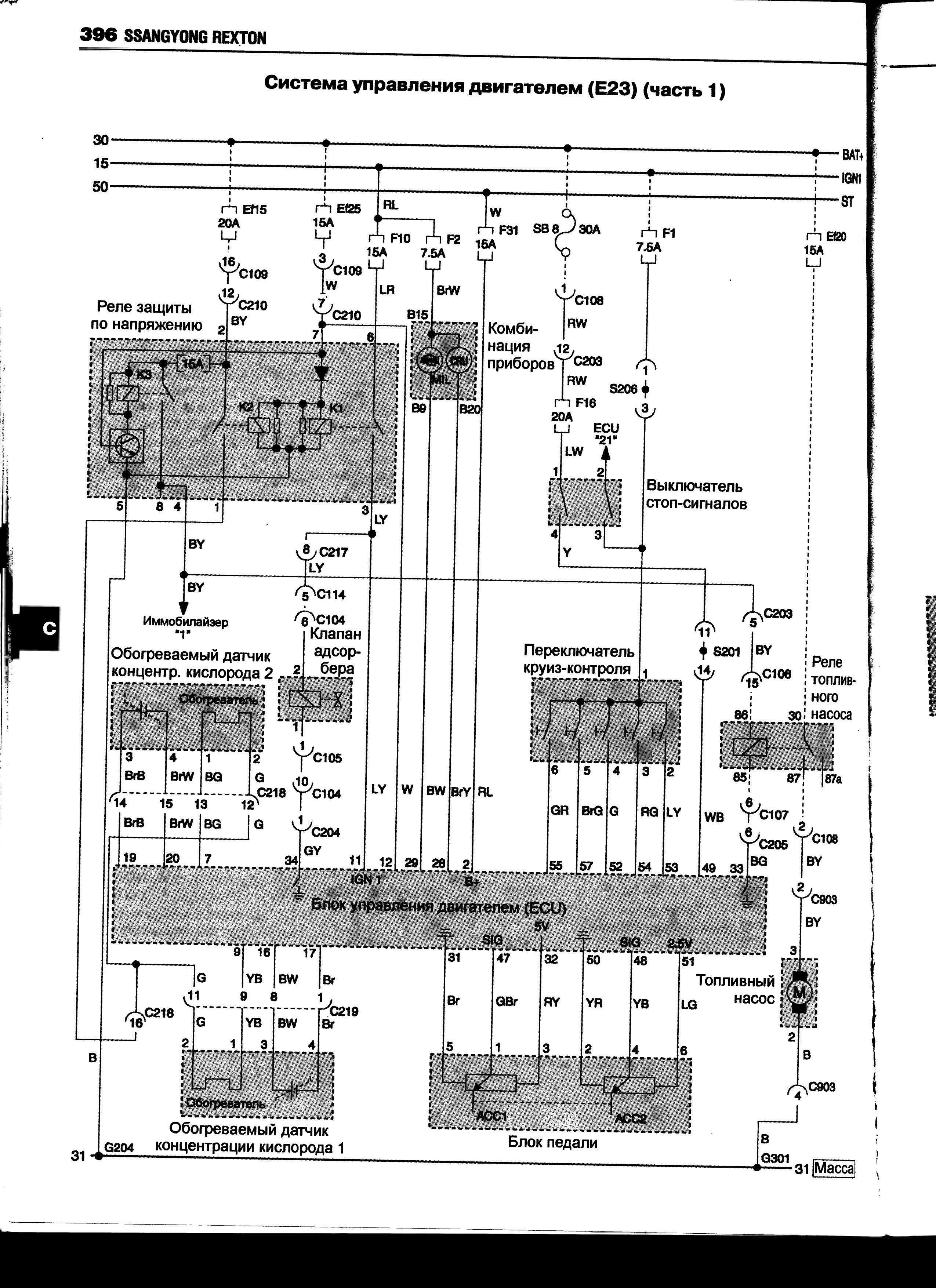

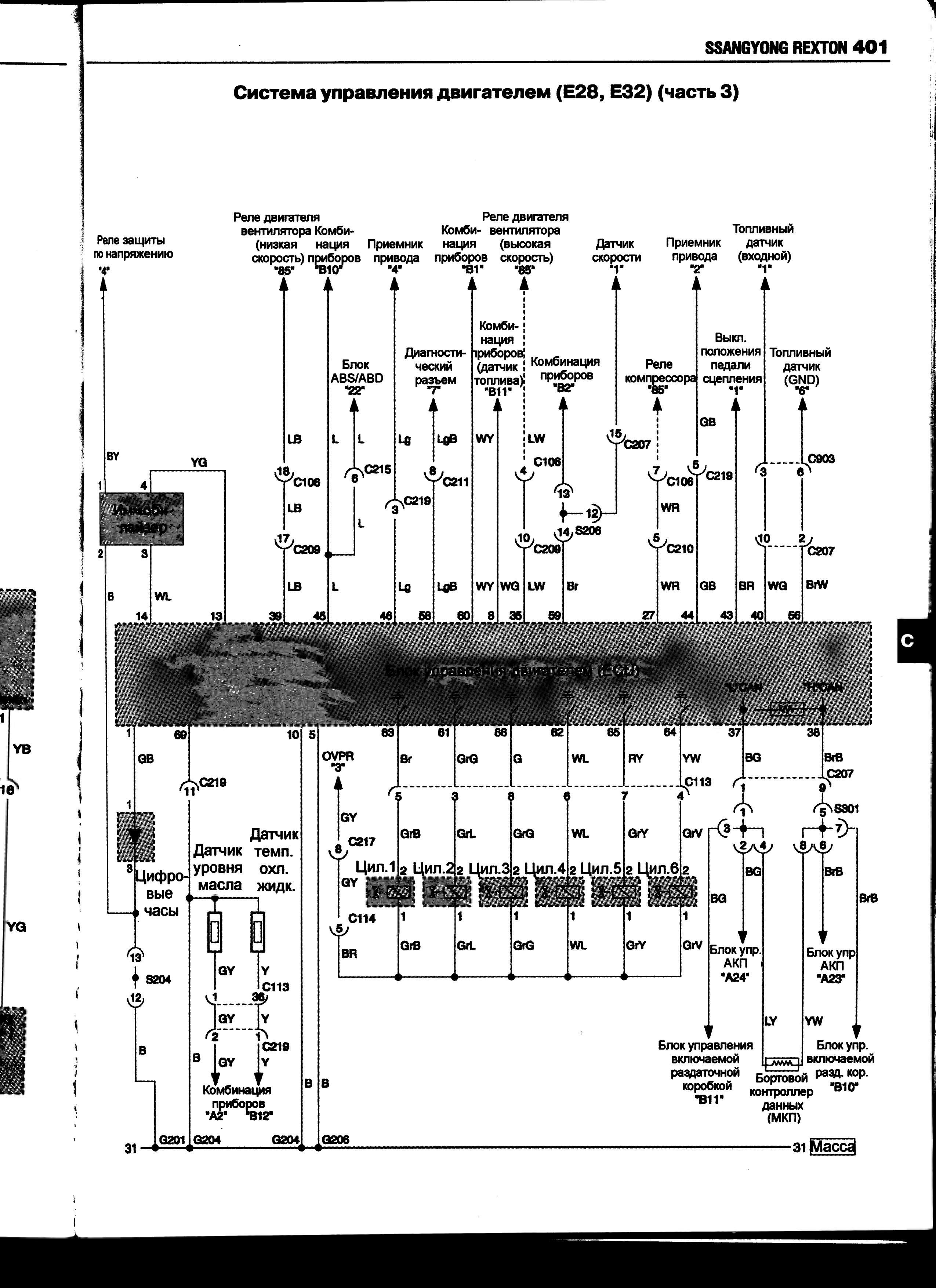

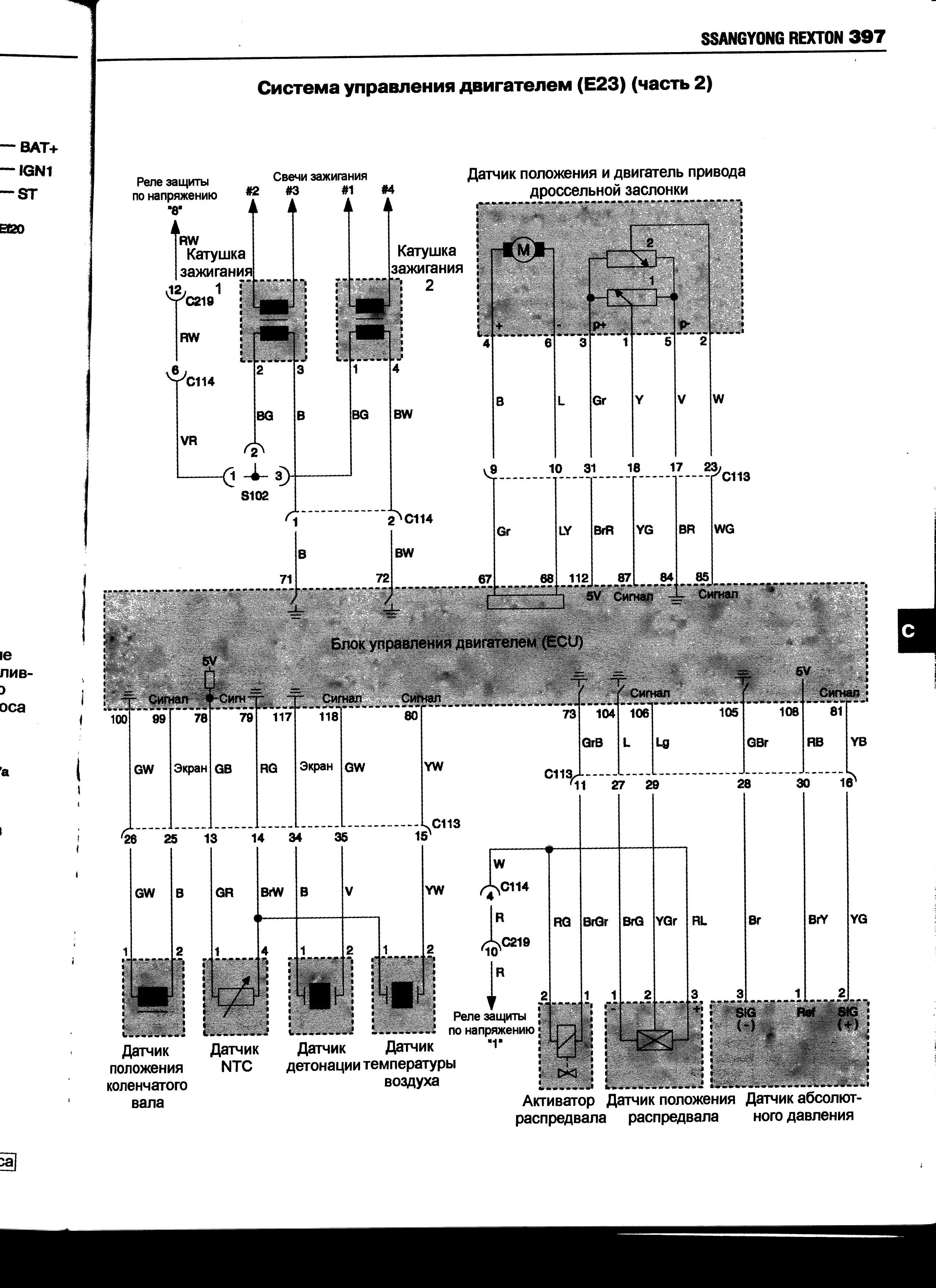

Система управления двигателем E23, E28, E32 SsangYong rexton

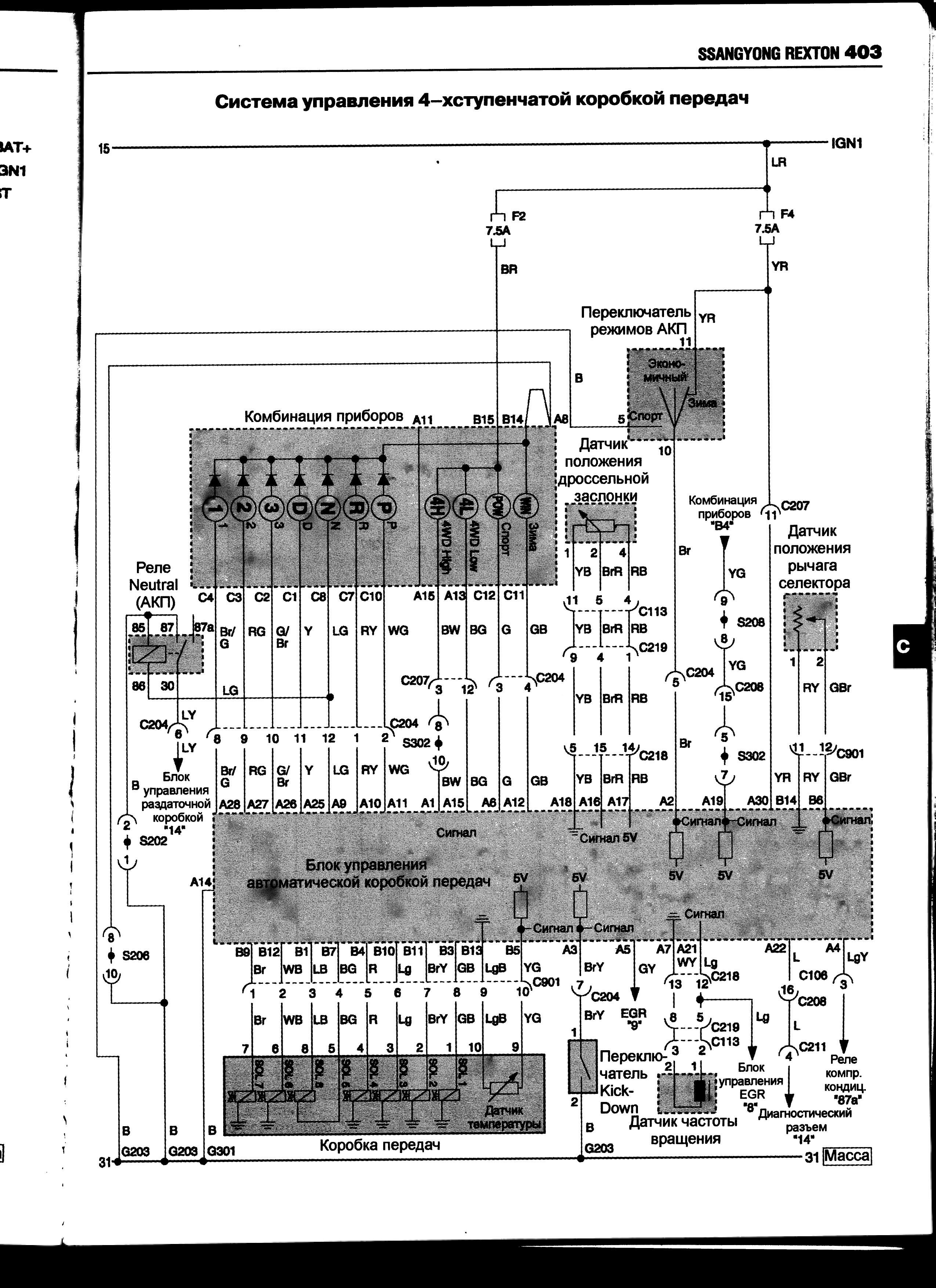

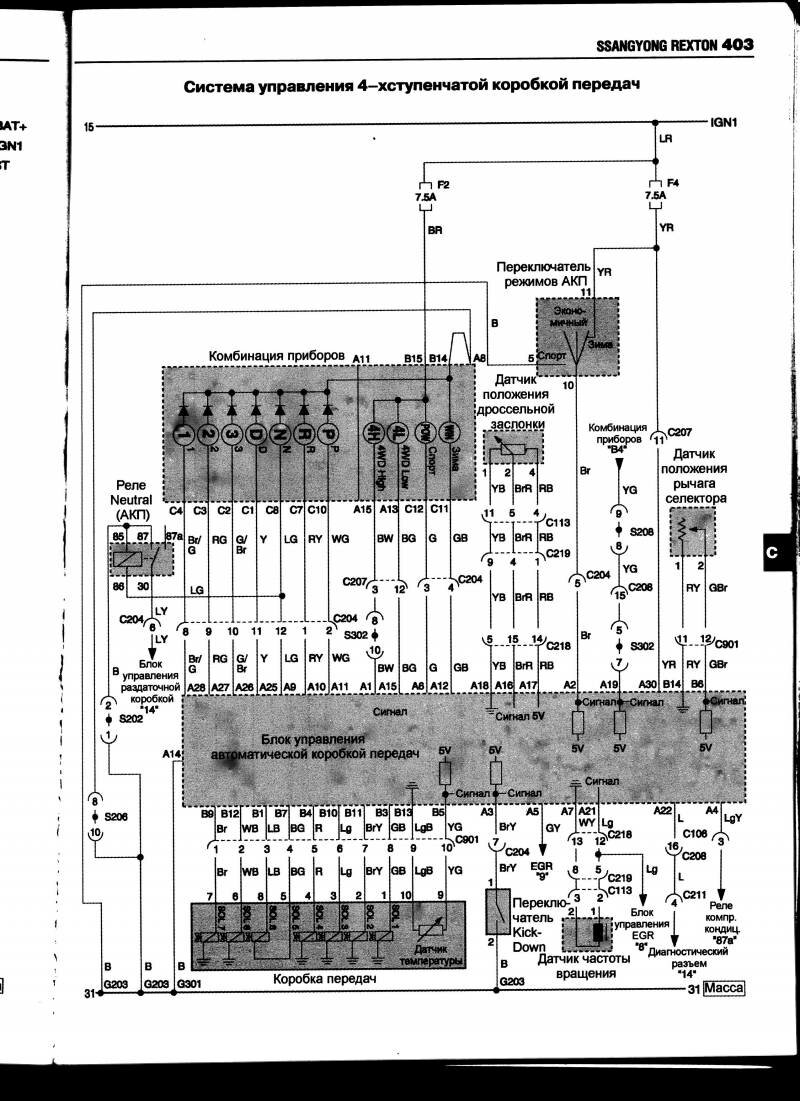

Схема блока управления 4-х ступенчатой коробкой передач авто

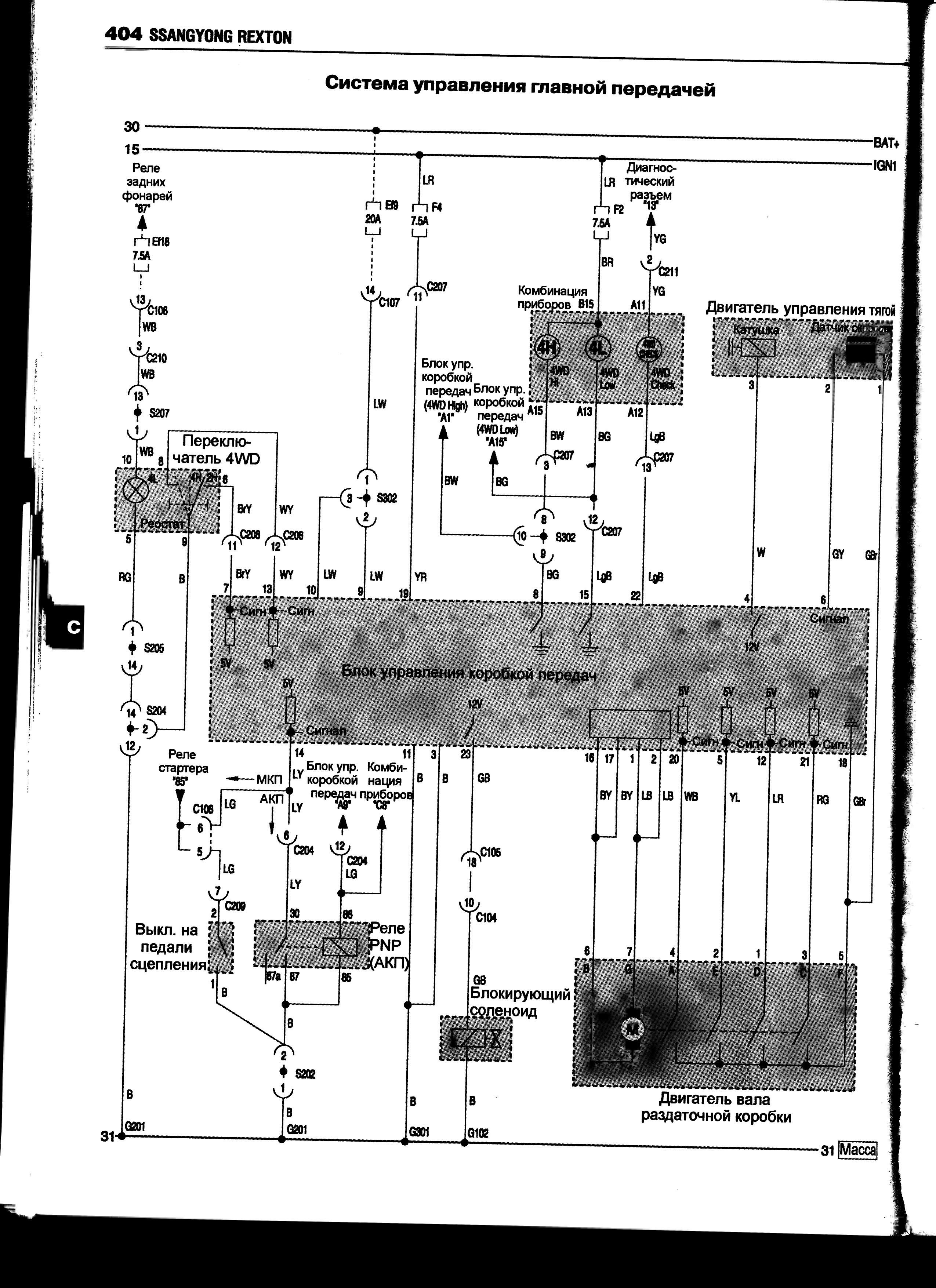

Система управления главной передачей SsangYong rexton

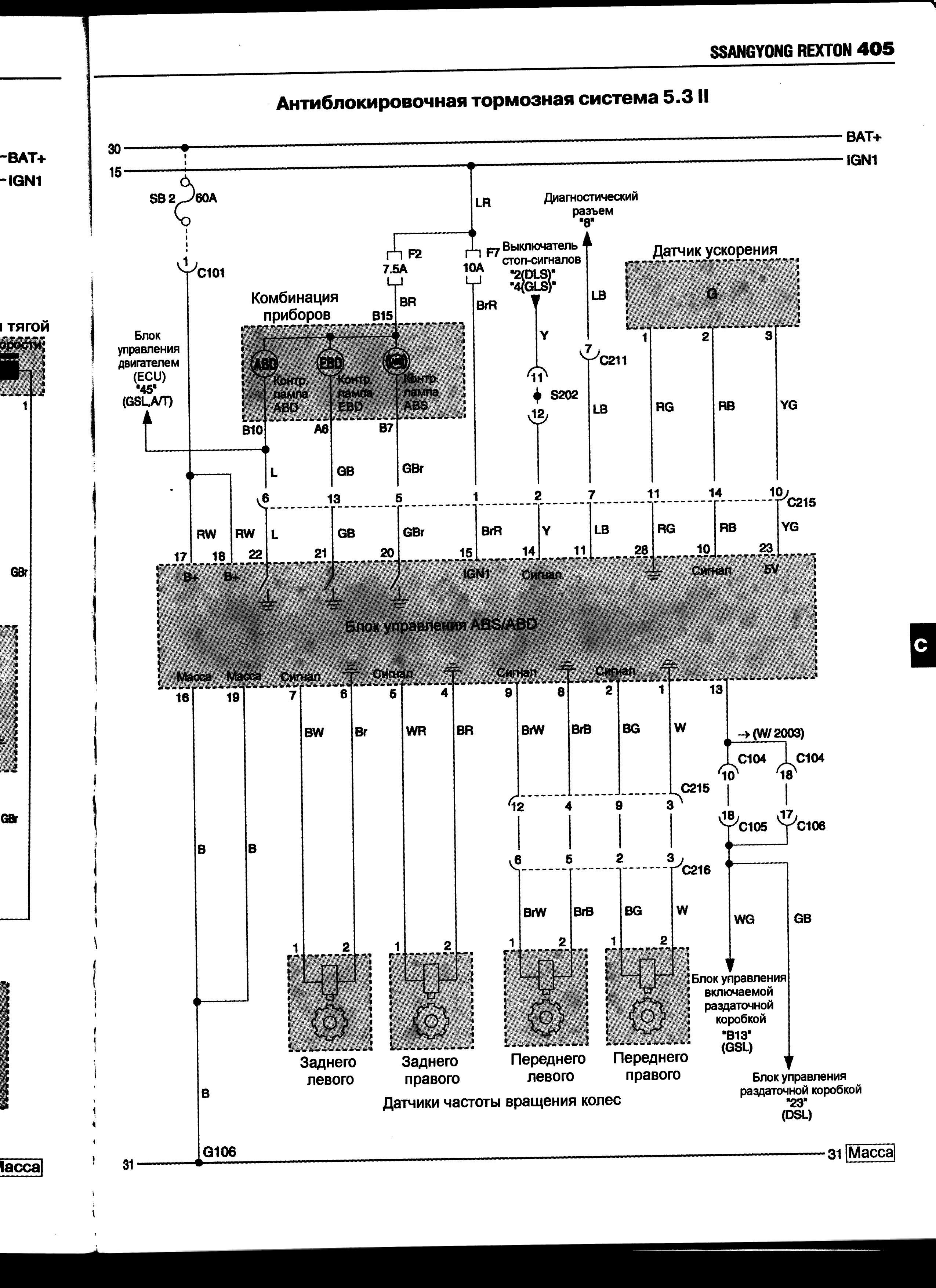

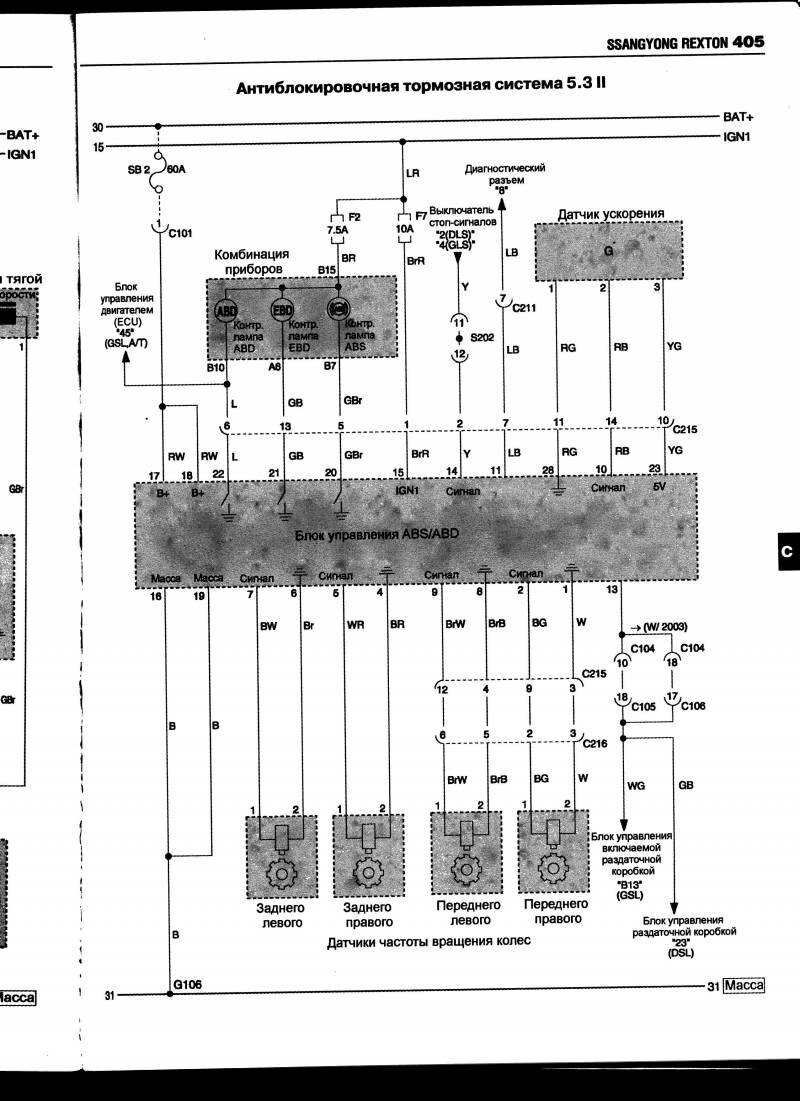

Антиблокировочная тормозная система автомобиля 5.3
