Схемы электрооборудования легкового автомобиля SsangYong Musso. Приведён узел блока предохранителей с реле, на котором обозначены потребители энергии и значения номиналов соответствующих предохранителей. Подходят для самостоятельного ремонта электроники и проводки авто SsangYong Musso. Предоставляются схемы бесплатно, при условии их просмотра на сайте. Все электросхемы полностью на русском языке и в хорошем качестве.
Электросхемы SsangYong Musso

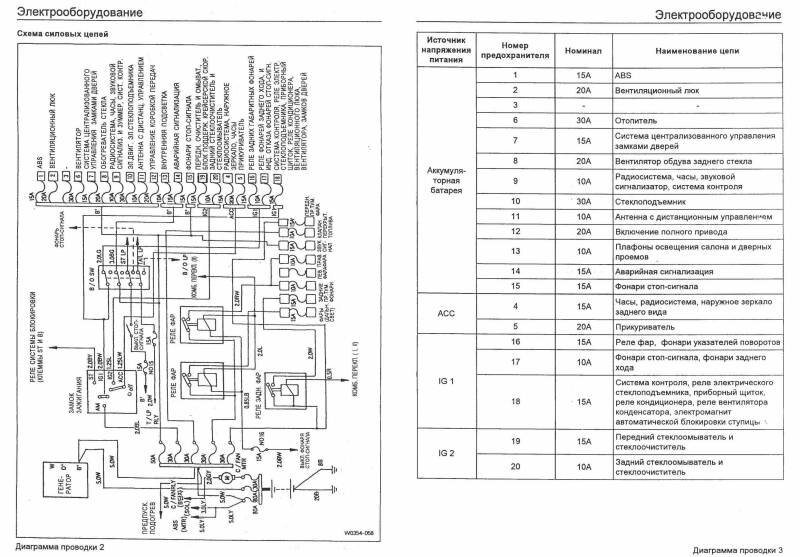

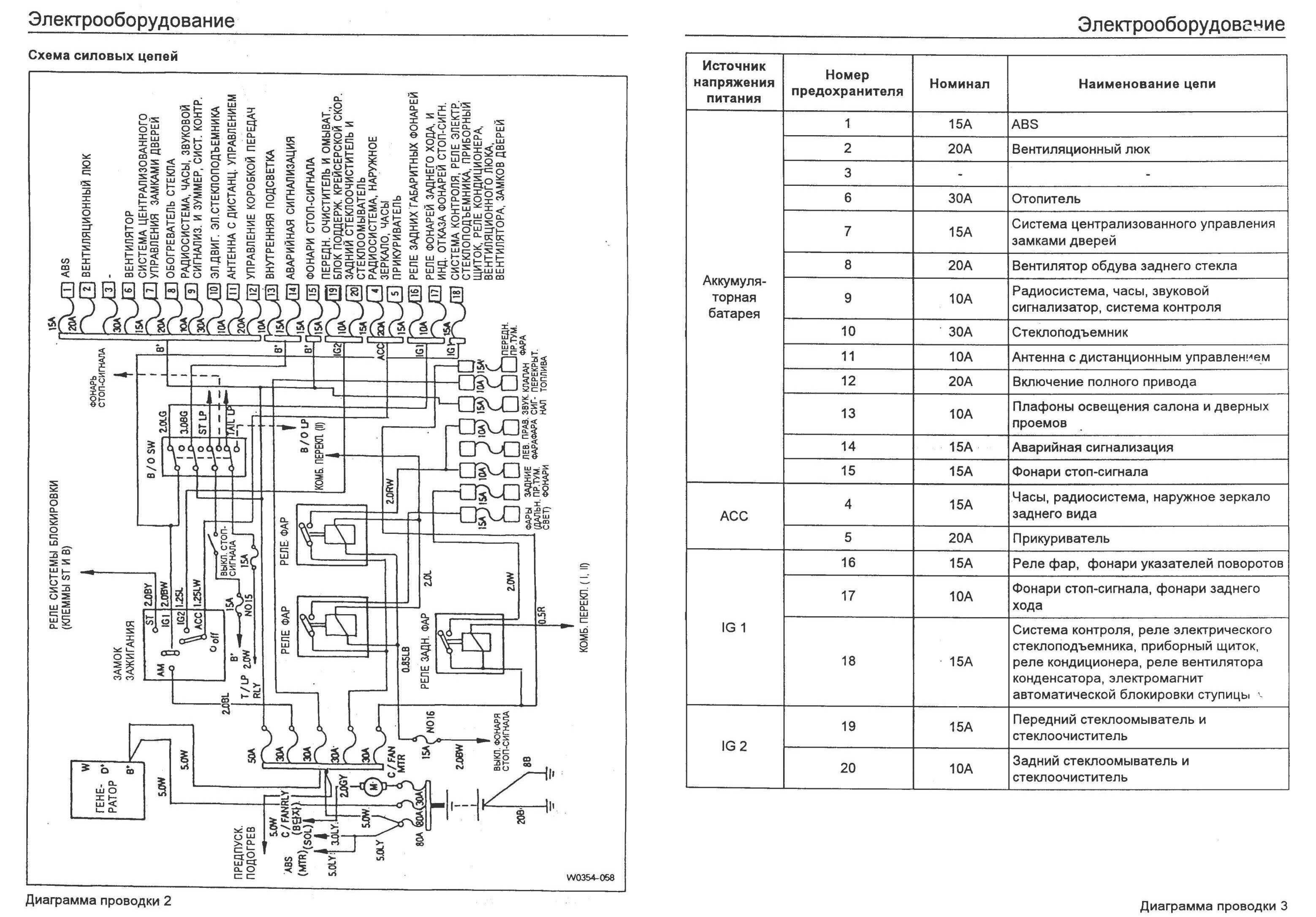

Блок реле и предохранителей авто

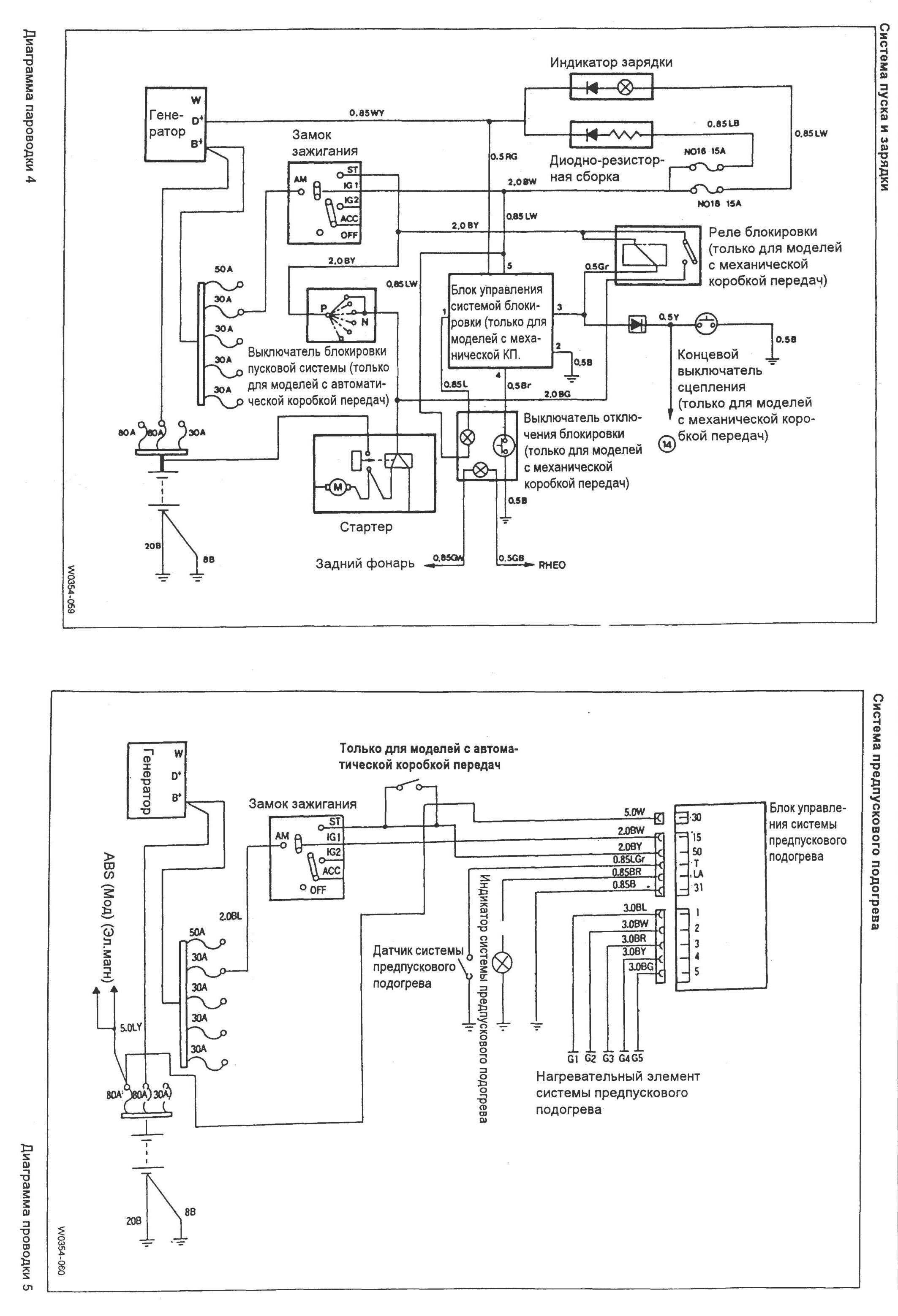

Система предпускового прогрева, пуска и зарядки АКБ 12В

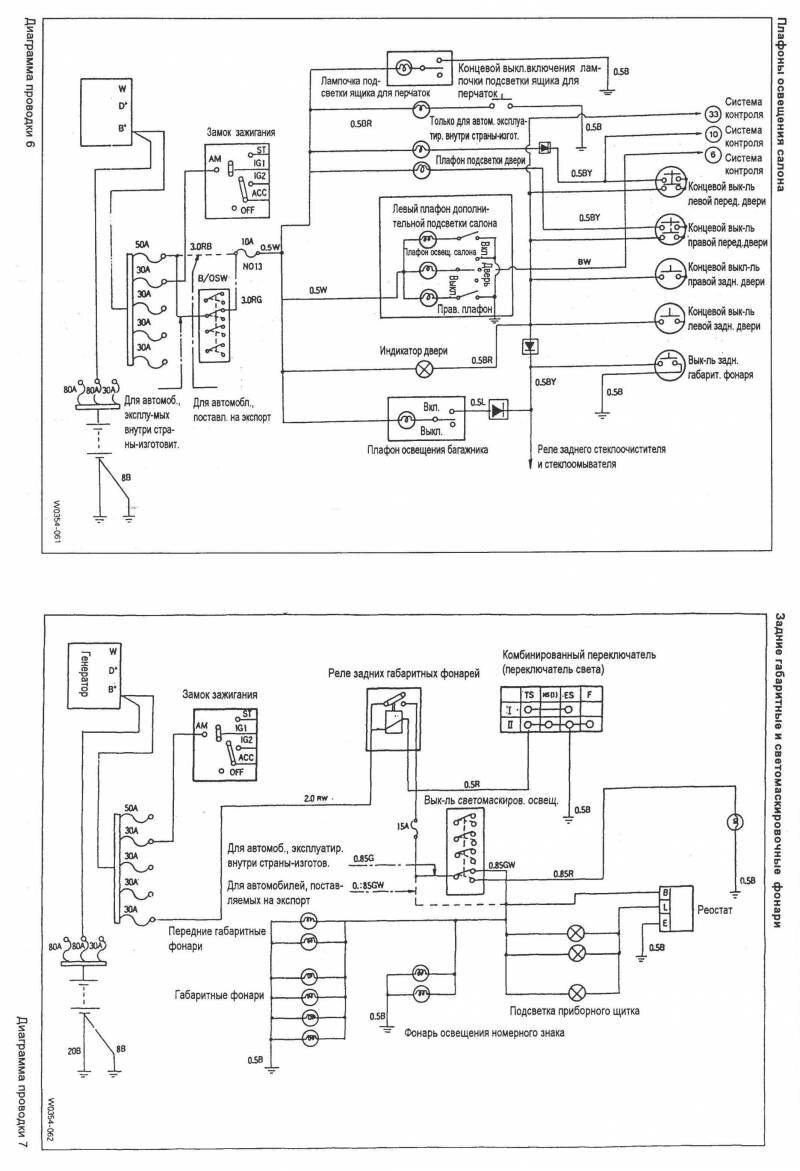

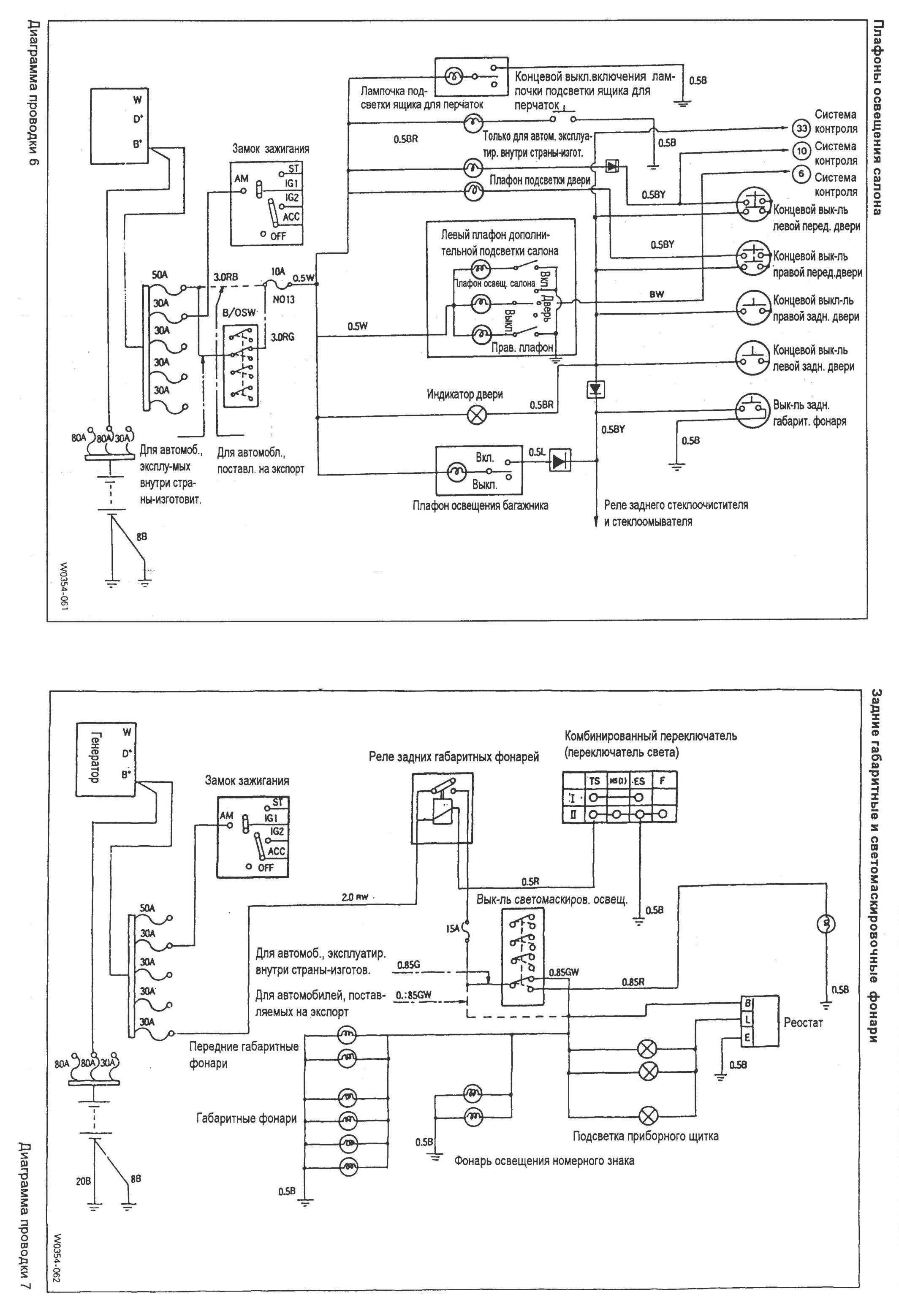

Схема подключения плафонов освещения салона, задних габаритов и светомаскировочных фонарей

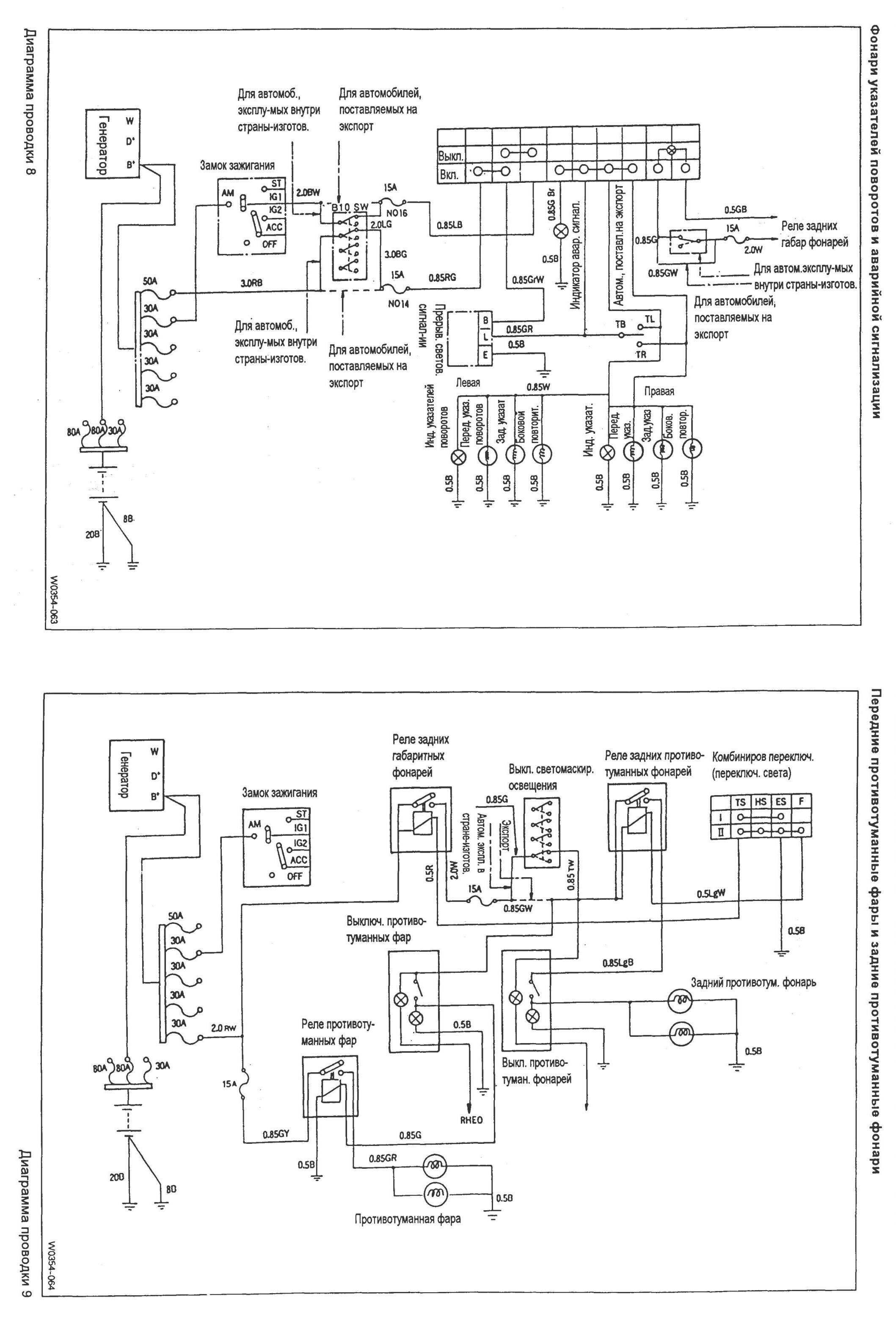

Фонари указателей поворотов и аварийной сигнализации, передние и задние противотуманки

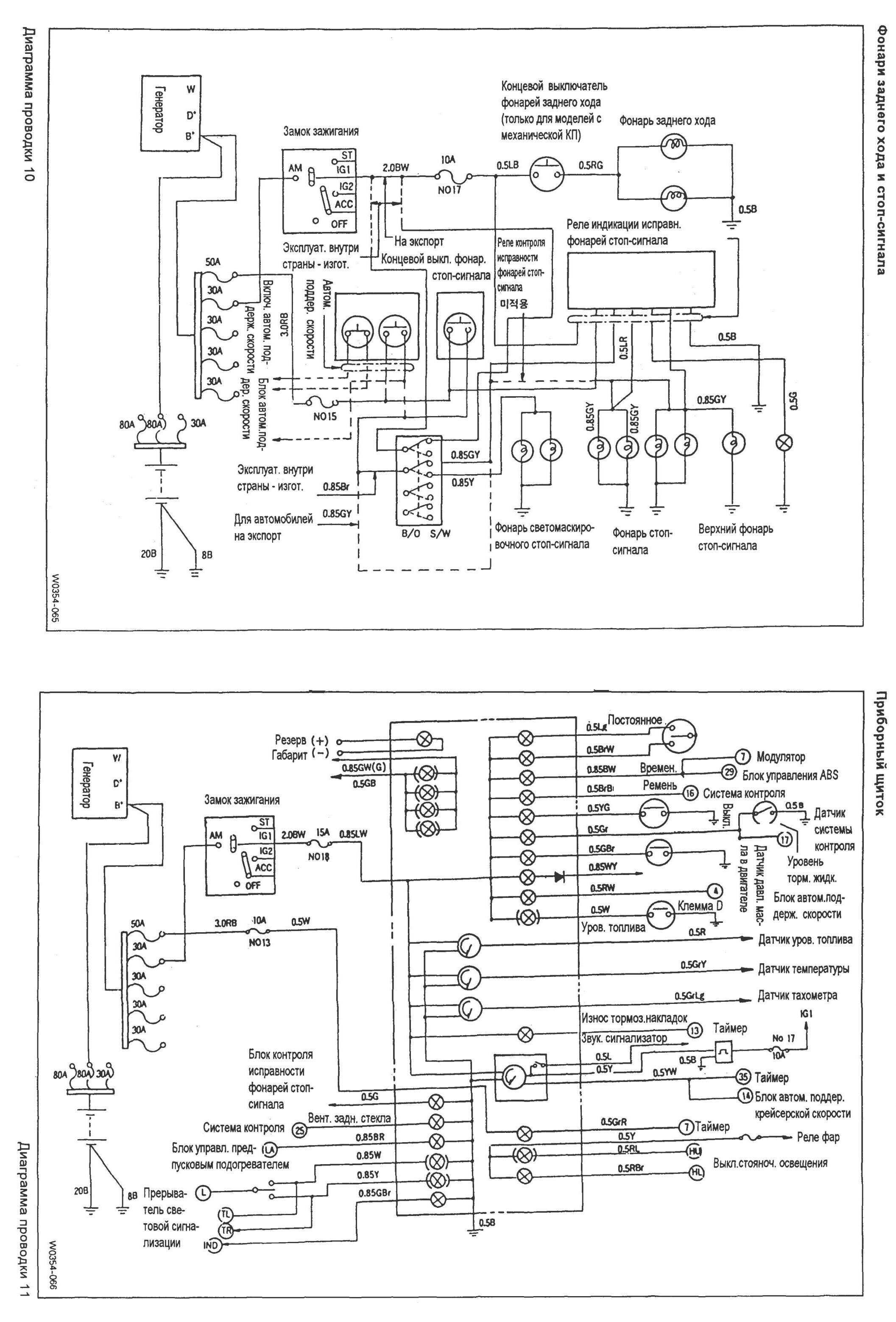

Схема стоп-сигналов и фонарей заднего хода автомобиля, приборный щиток Ssang Yong

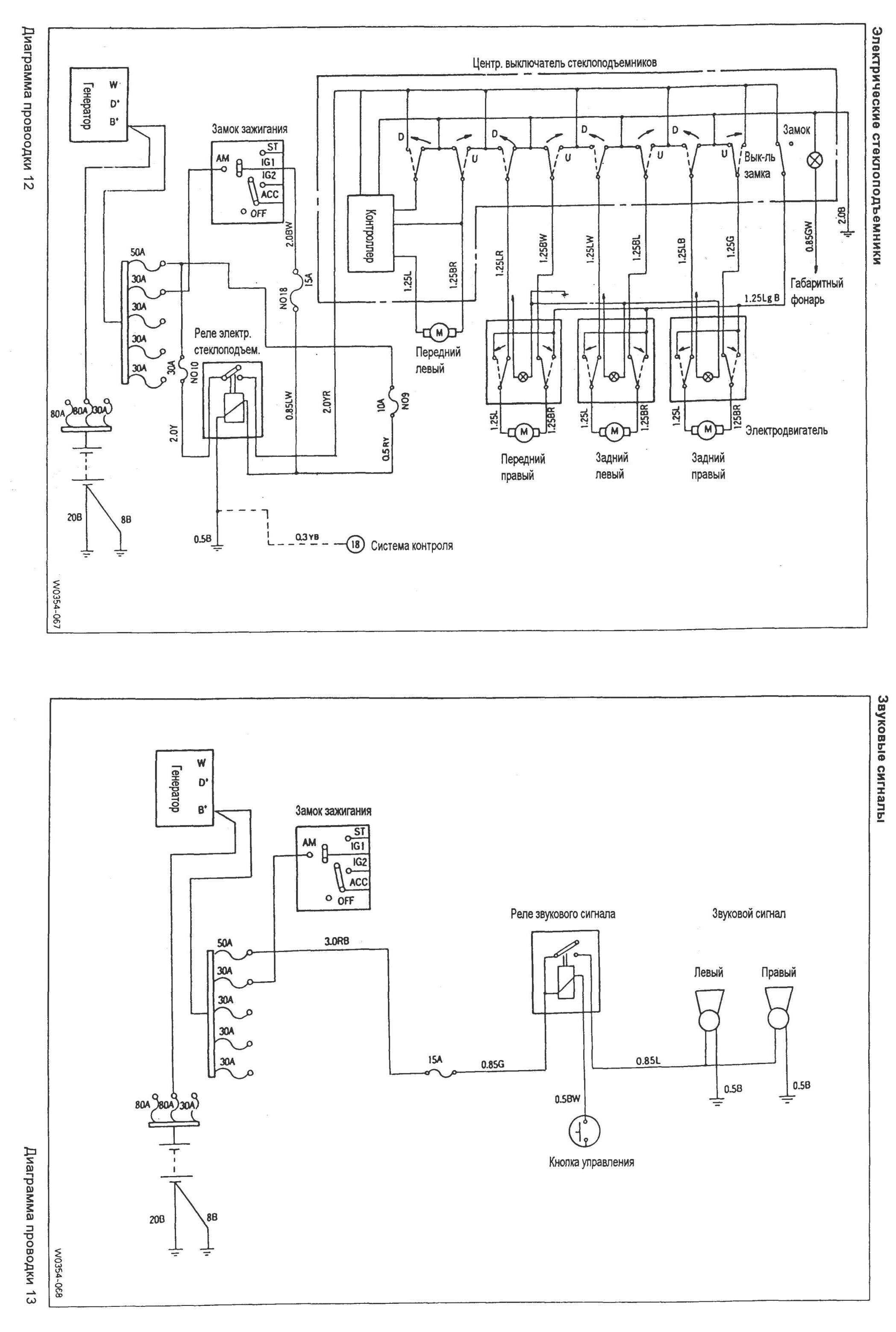

Электростеклоподъёмники и звуковые сигналы авто

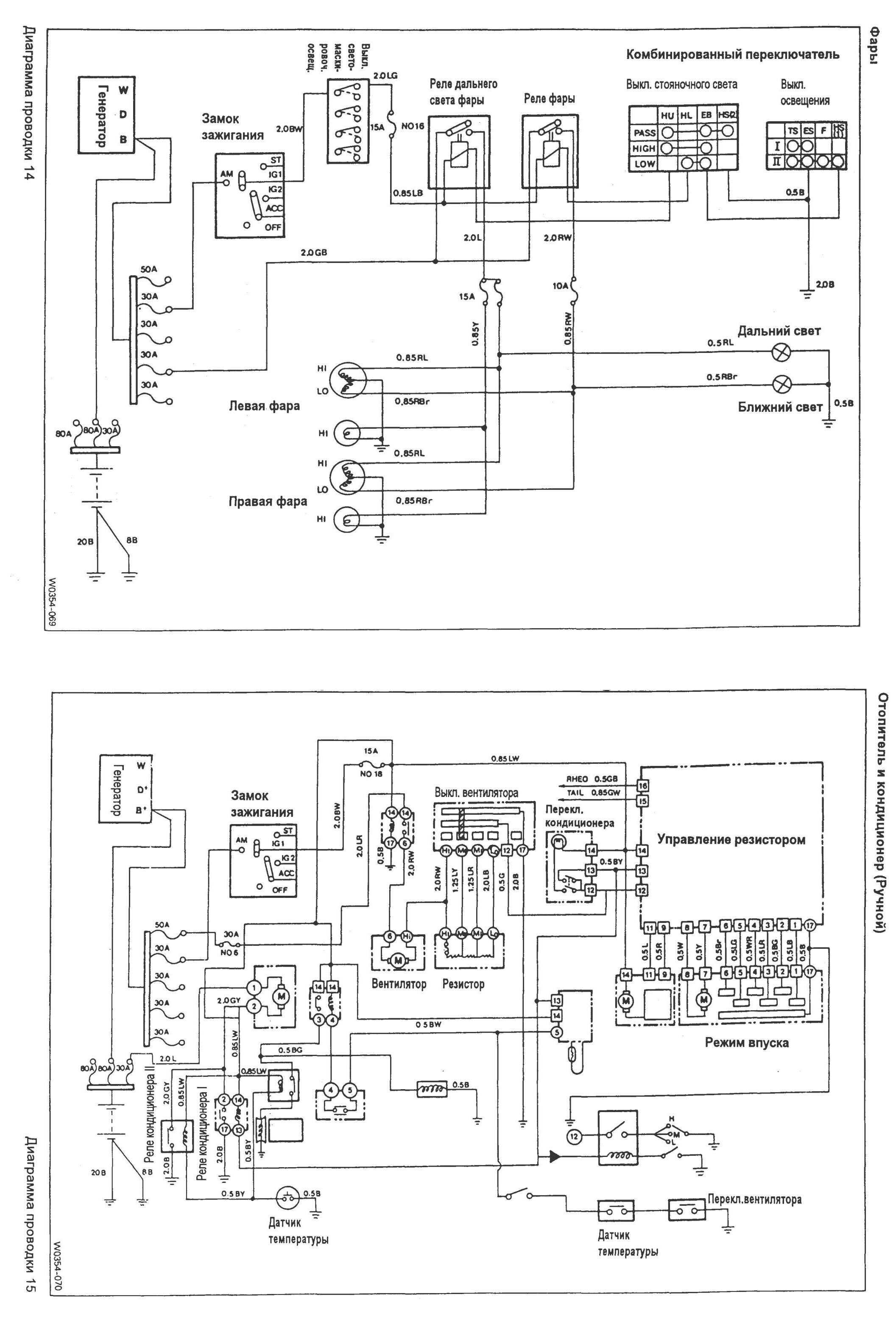

Электросхема подключения кондиционера и фар

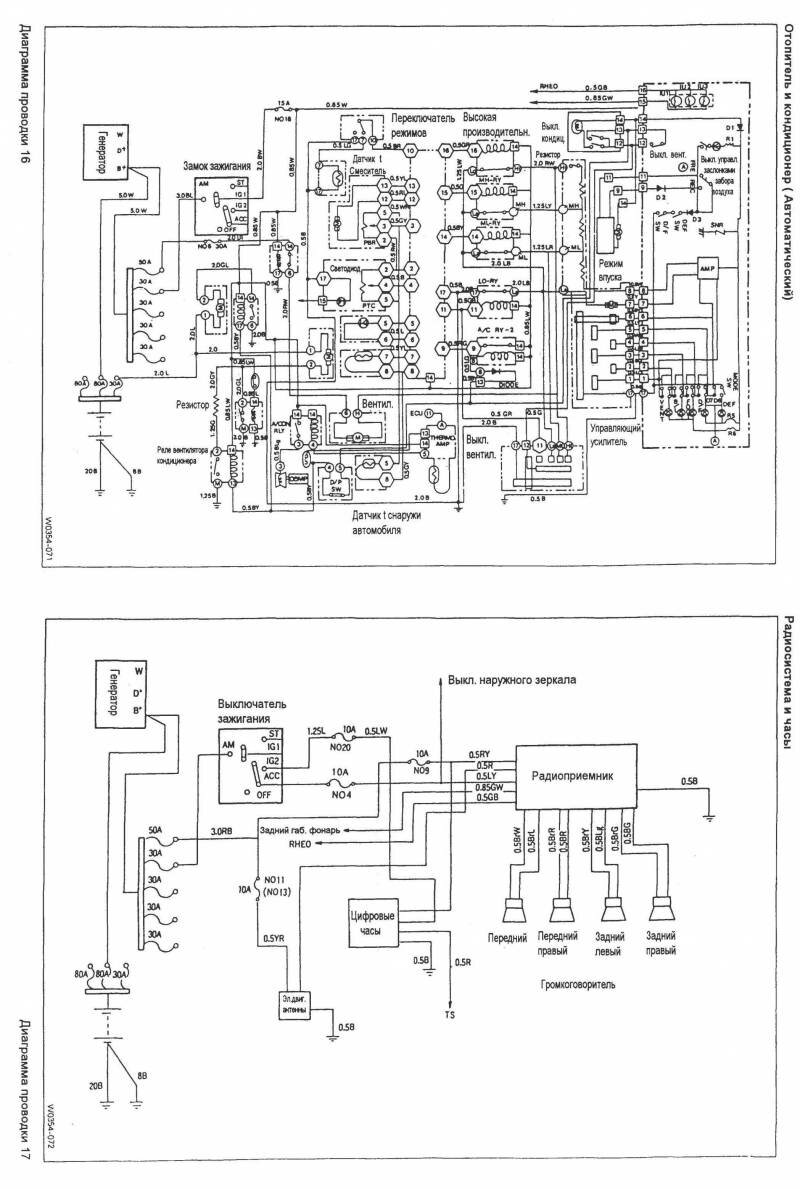

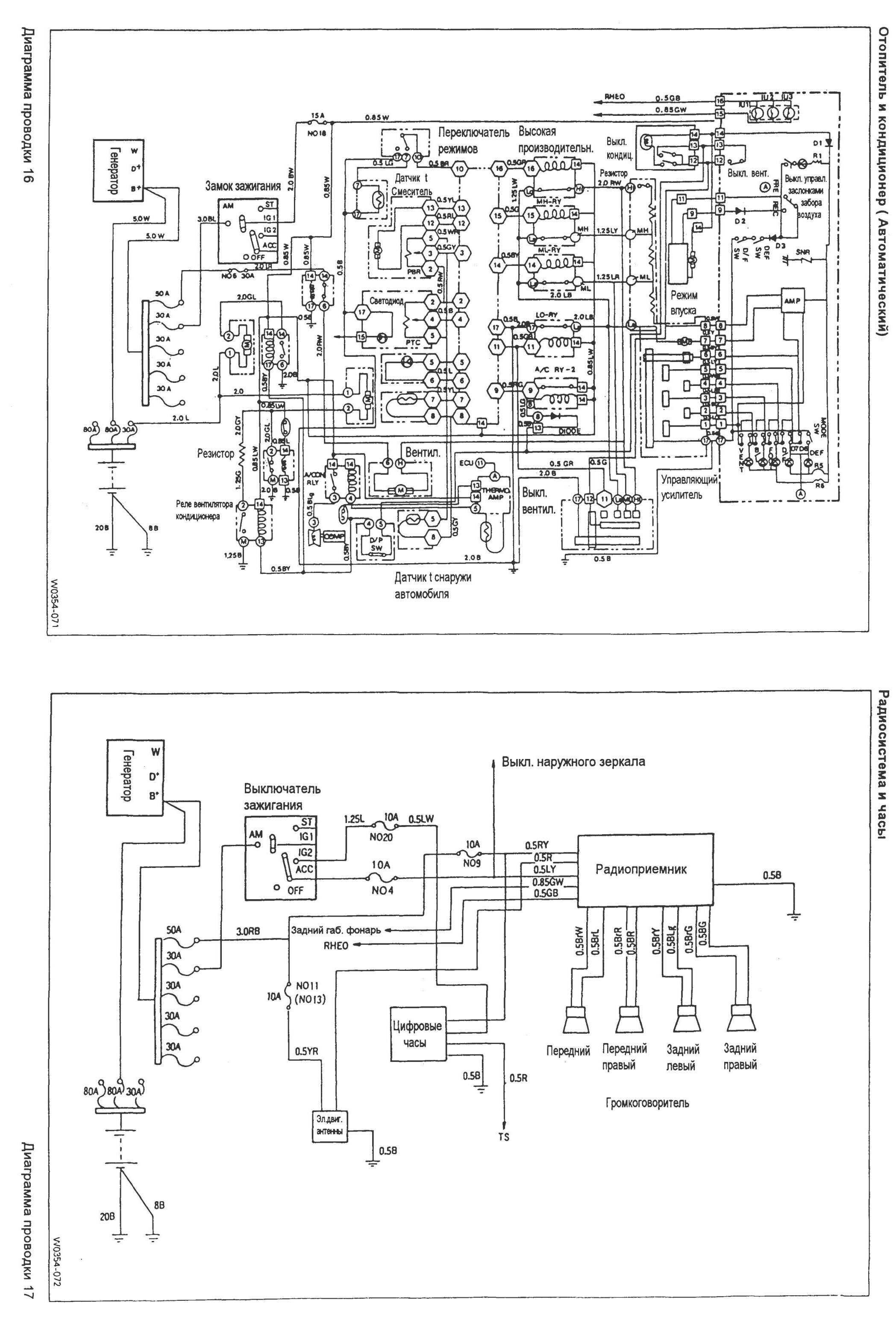

Отопитель и кондиционер, радиоприёмник и часы SsangYong

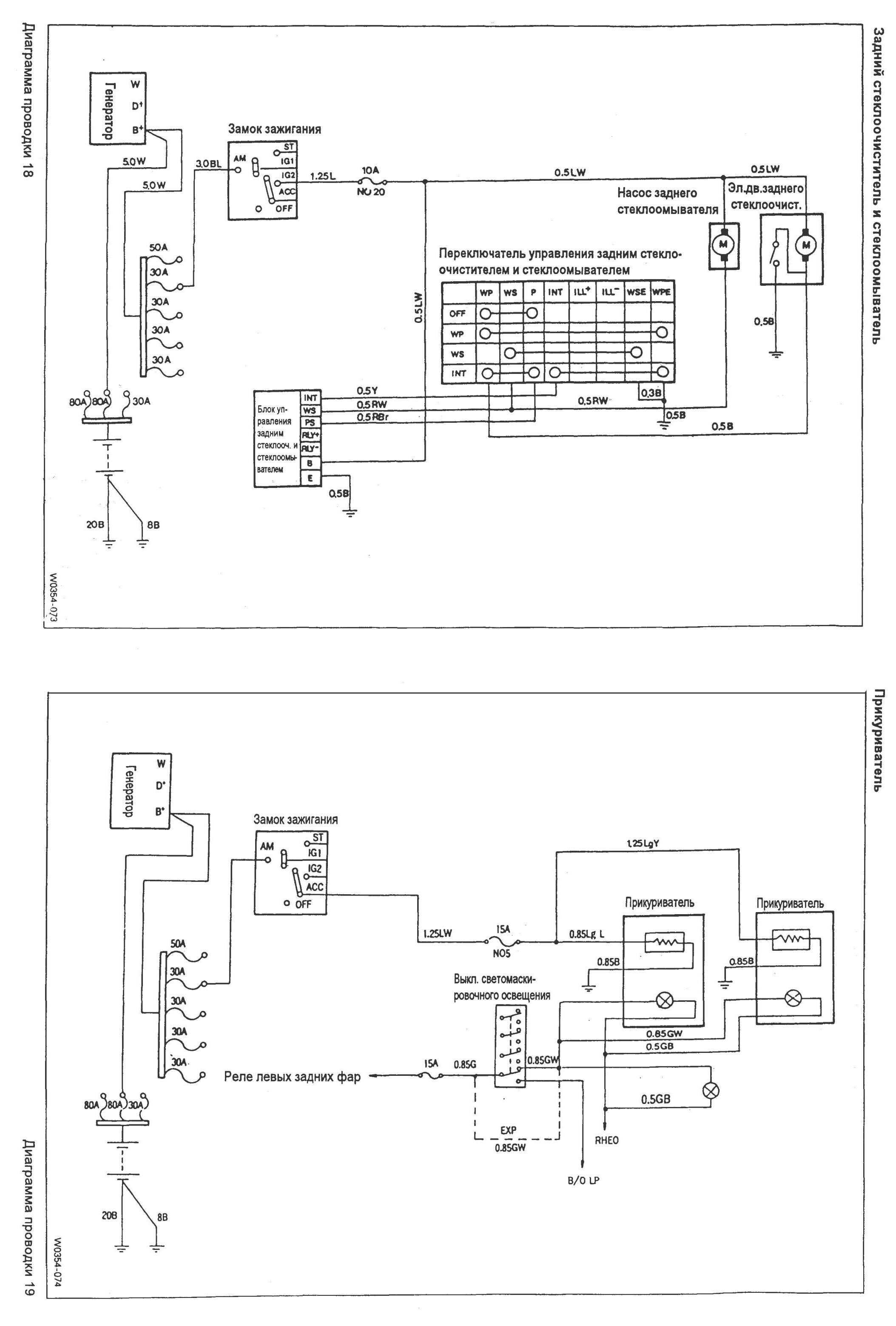

Прикуриватель, задний стеклоочиститель, стеклоомыватель

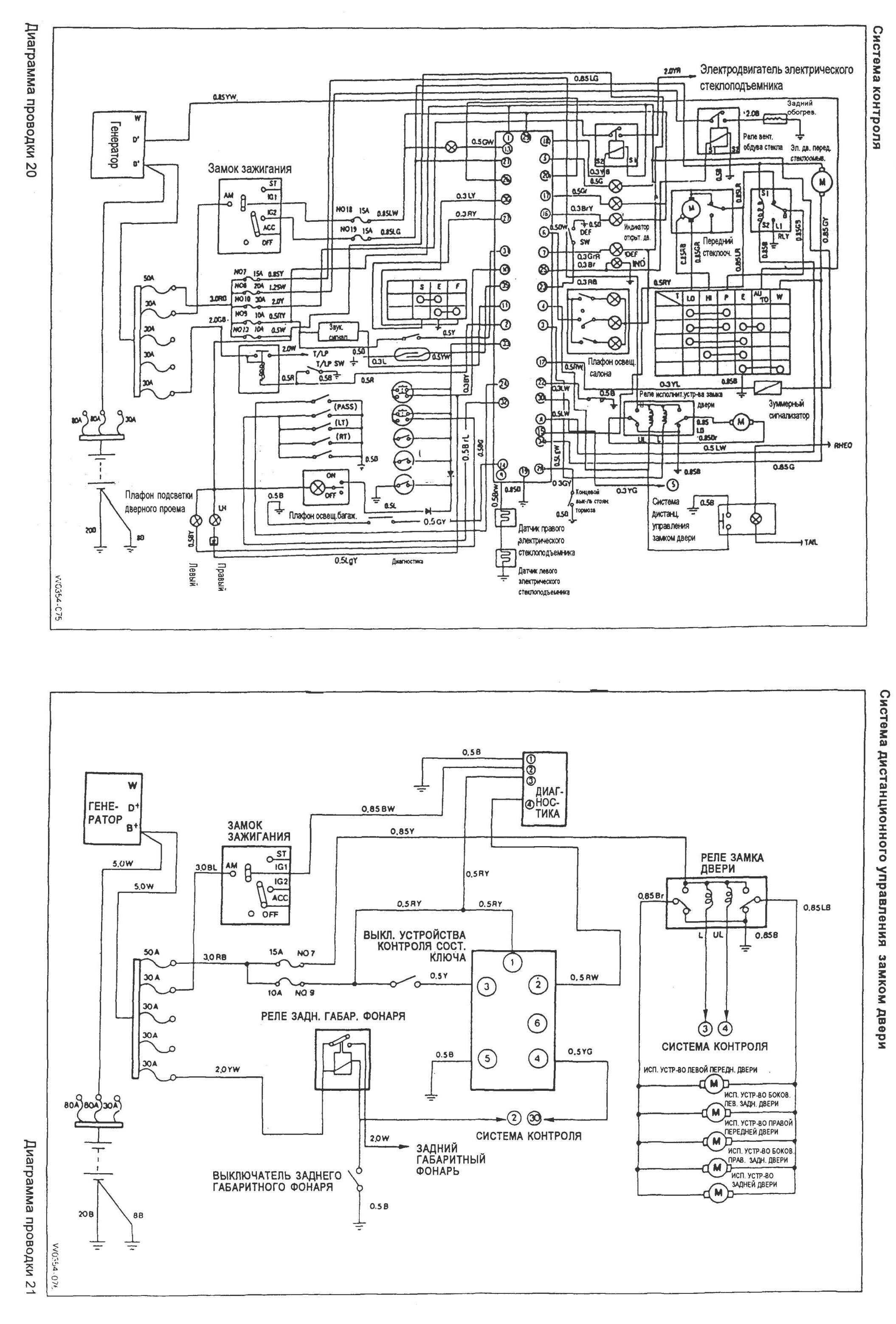

Система дистанционного управления замком двери автомобиля

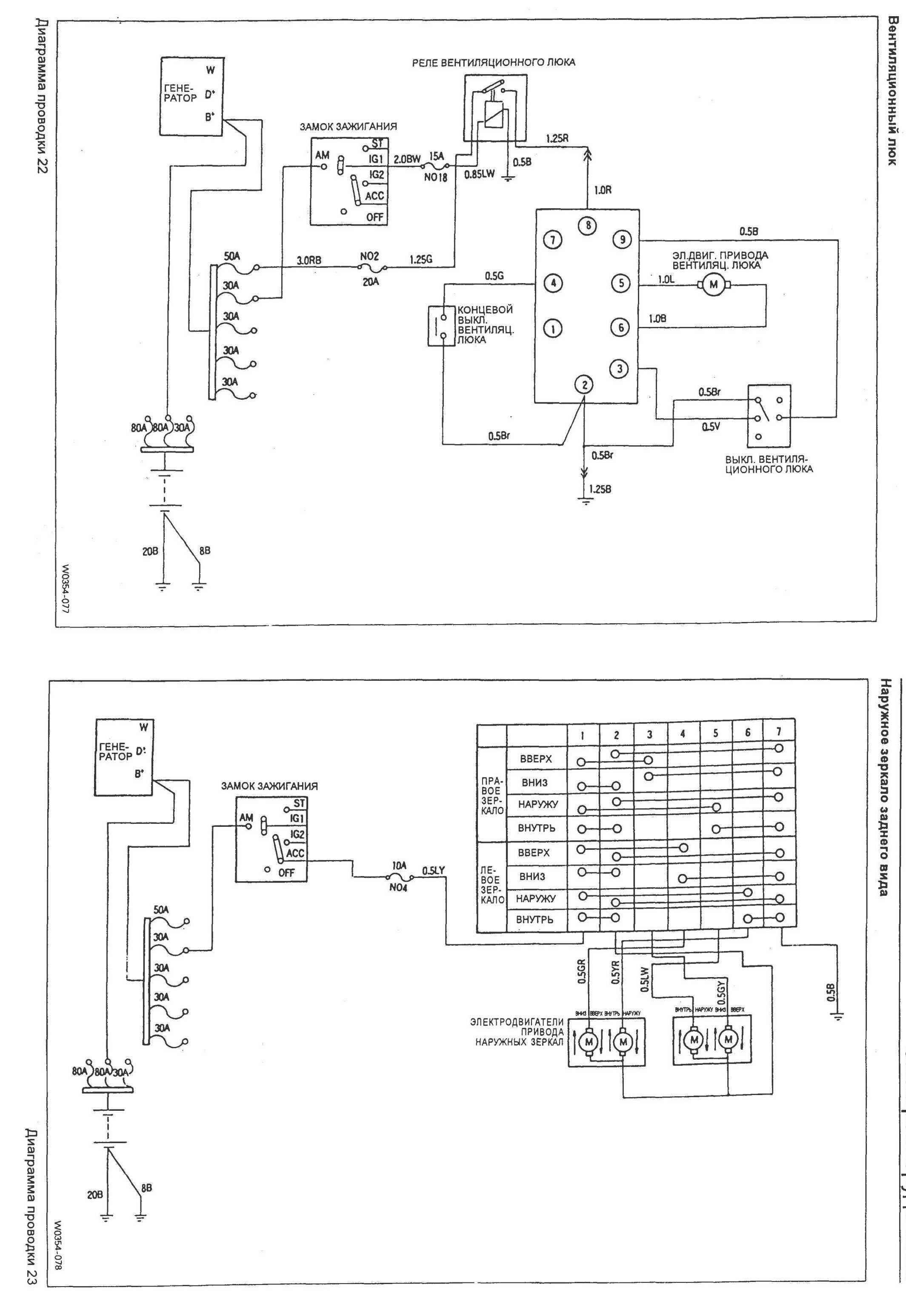

Электроника вентиляционного люка и наружного зеркала

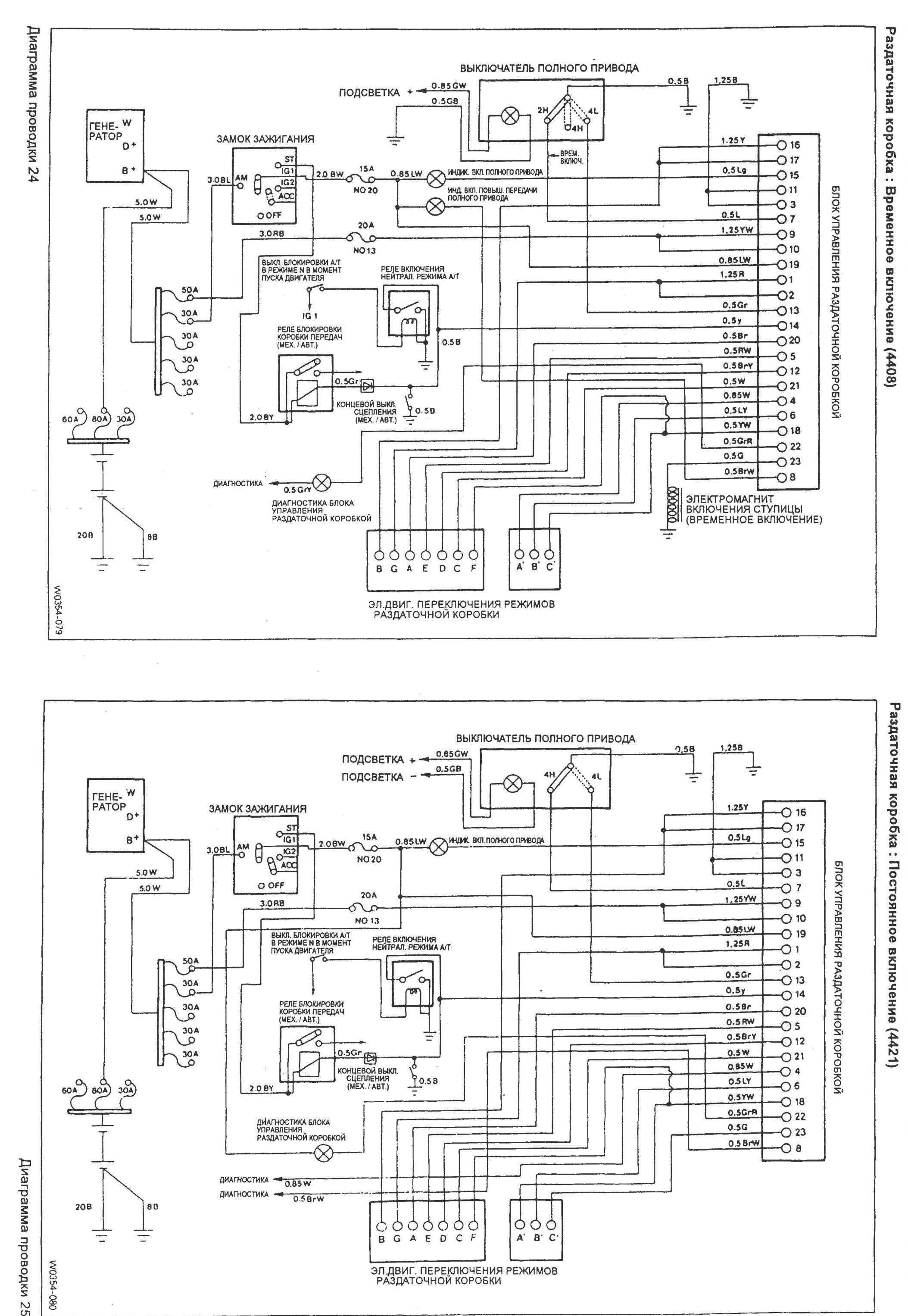

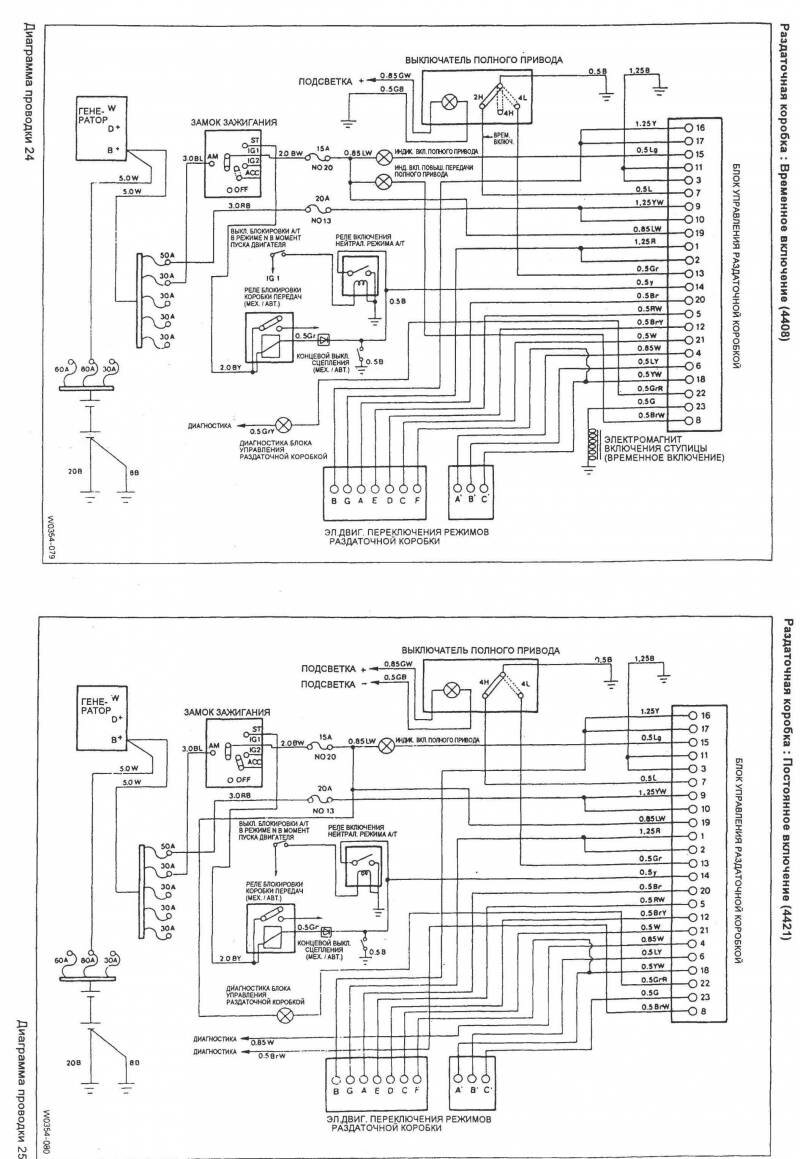

Раздаточная коробка - временное и постоянное включение

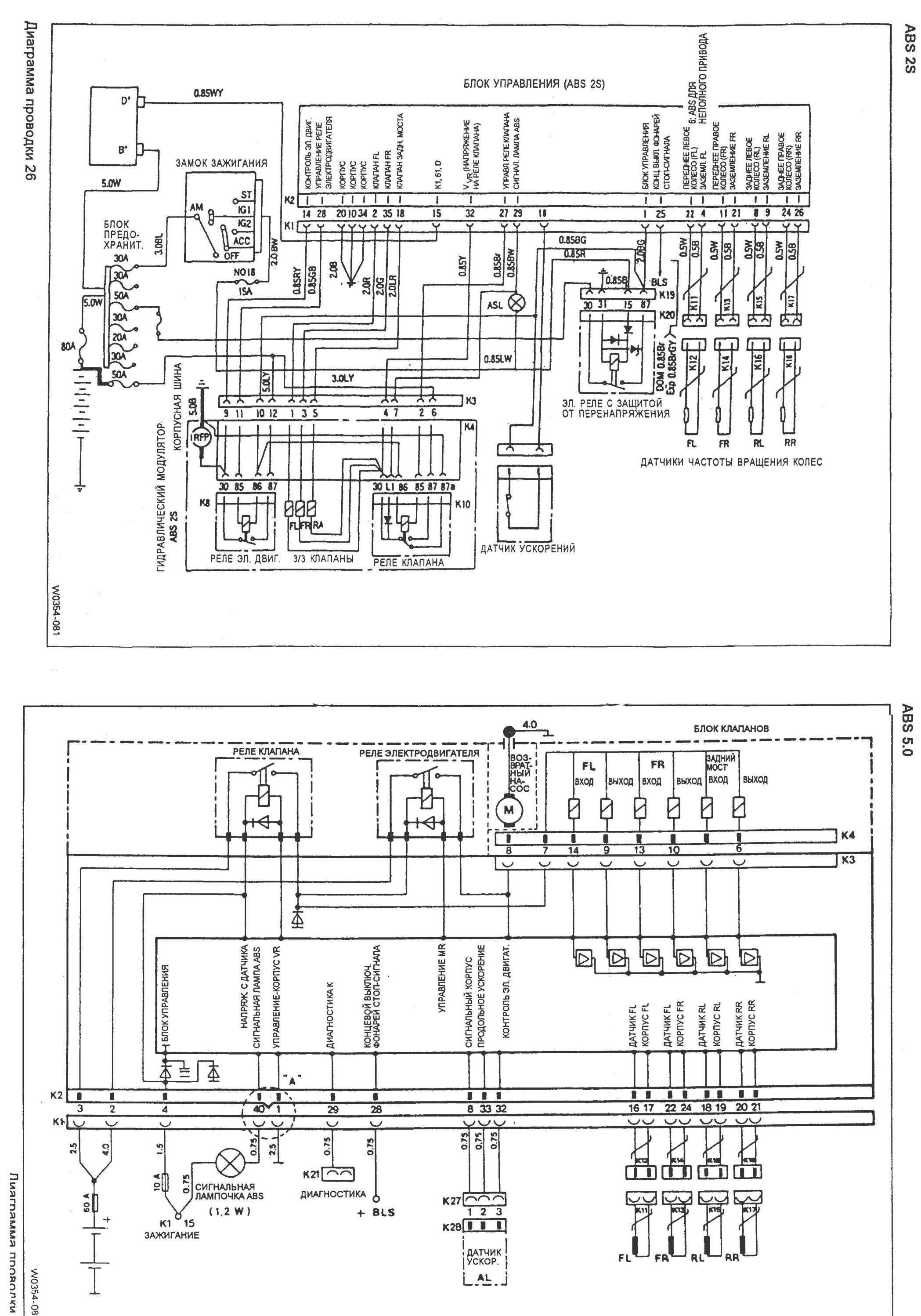

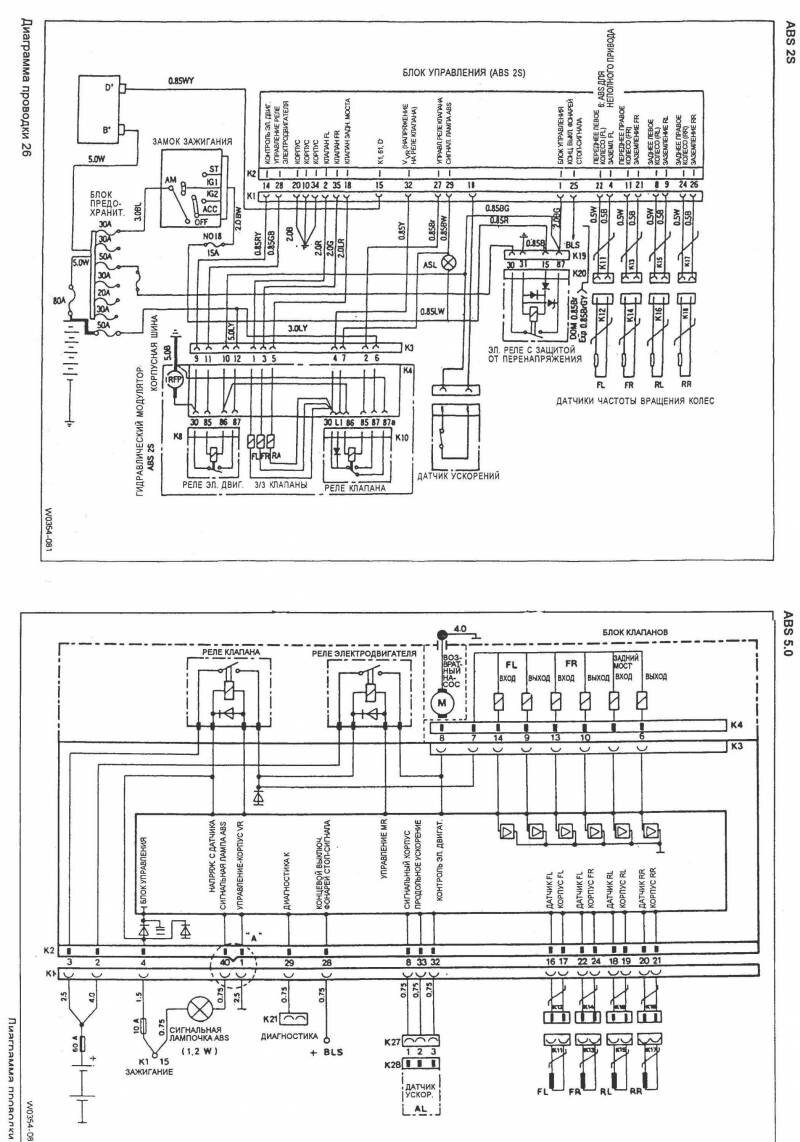

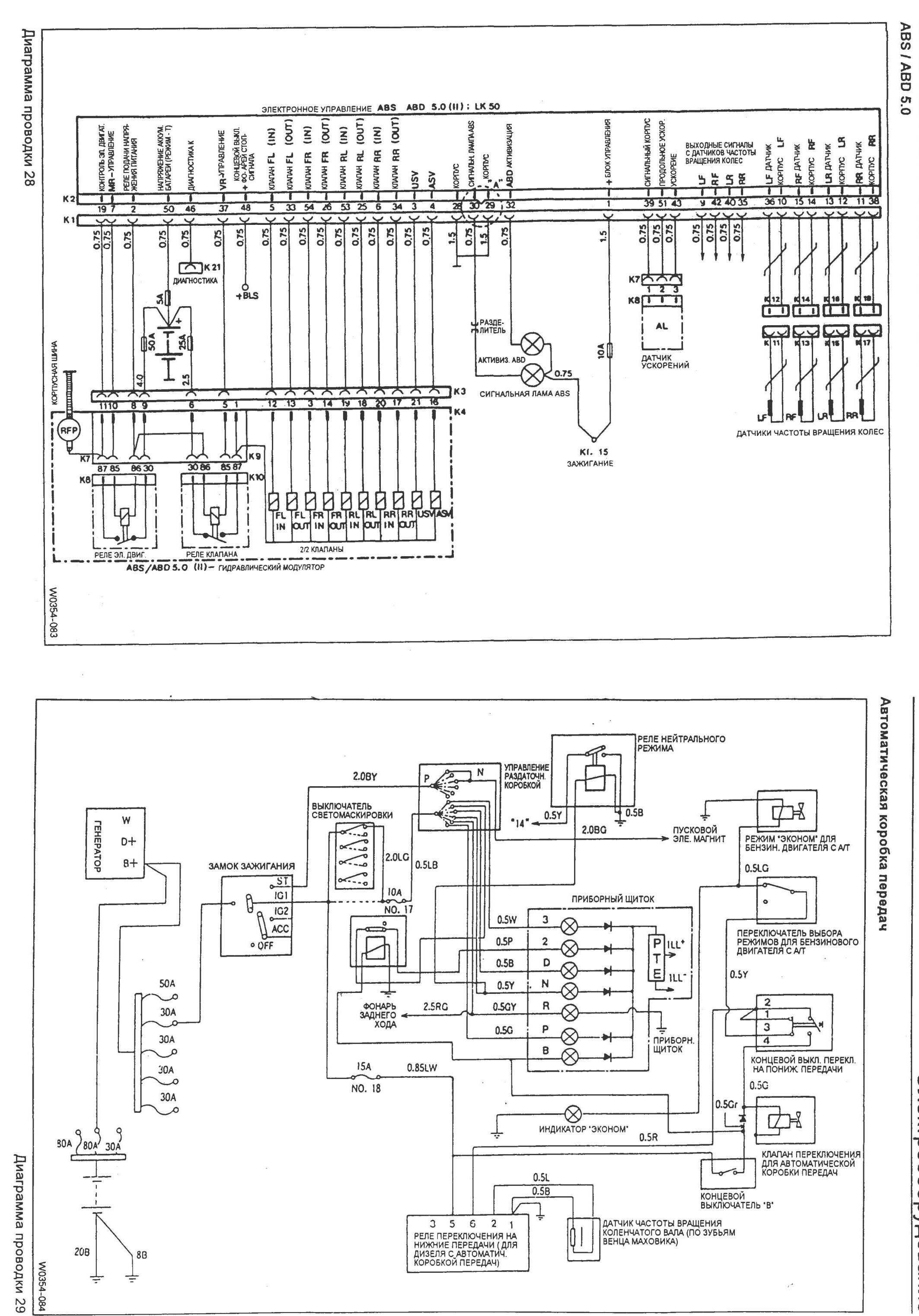

Схема ABS 2S и ABS 5.0
Автоматическая коробка передач - схема принципиальная

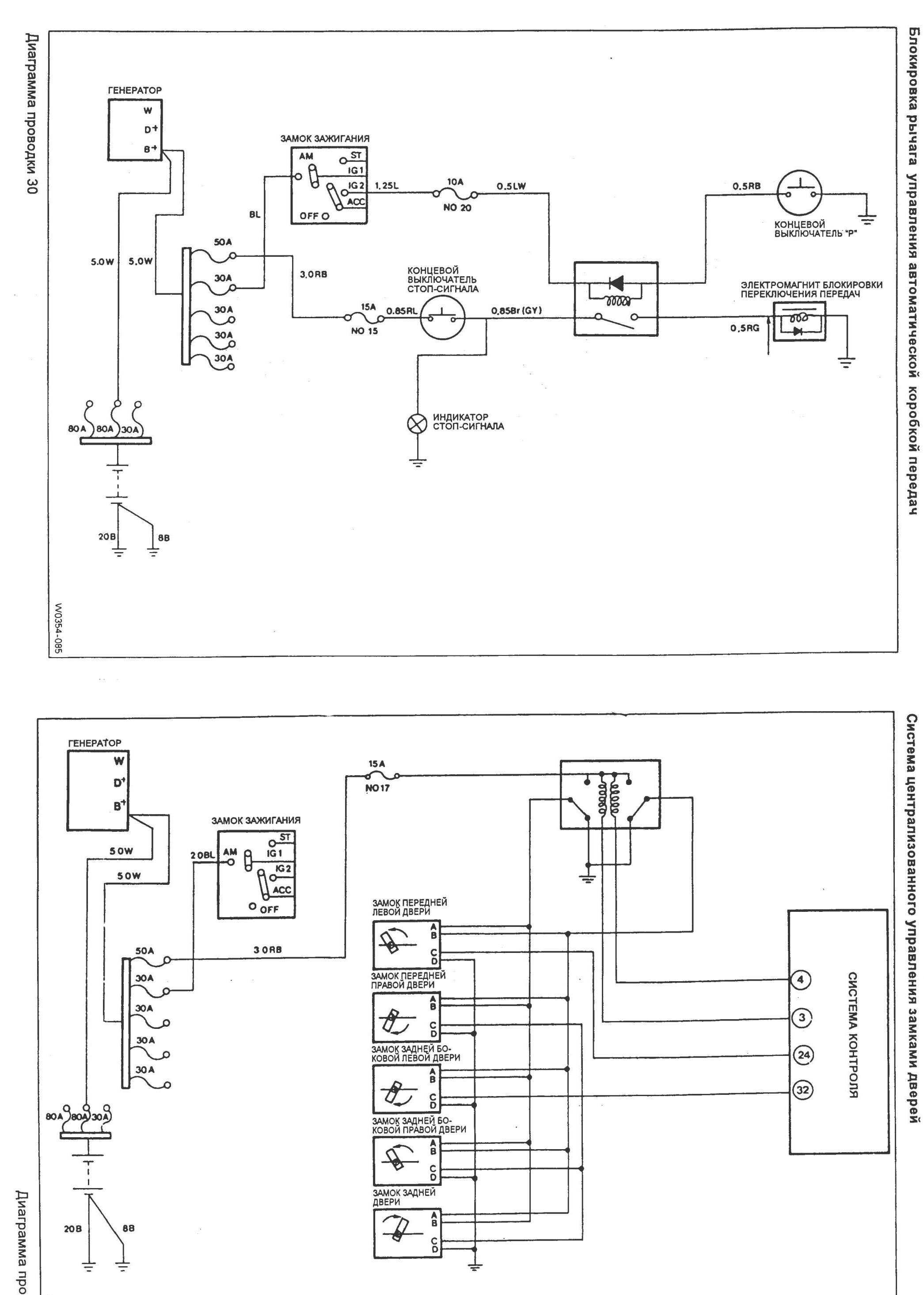

Система центральный замок и блокировка АКПП SsangYong
