Реле, соединительные колодки и предохранители легкового автомобиля Ssang Yong Actyon. Приведён узел блока предохранителей с реле, на котором обозначены потребители энергии и значения номиналов соответствующих предохранителей. Показаны все соединительные разъёмы и кабеля. Подходят для самостоятельного ремонта электроники и проводки авто SsangYong Actyon. Предоставляются материалы бесплатно, при условии их просмотра на сайте. Все схемы в хорошем качестве. Для удобства работы, они показаны в уменьшенном виде - увеличение делается по клику. Сборник схем электрооборудования автомобиля находится тут.
Схемы электропроводки SsangYong Actyon

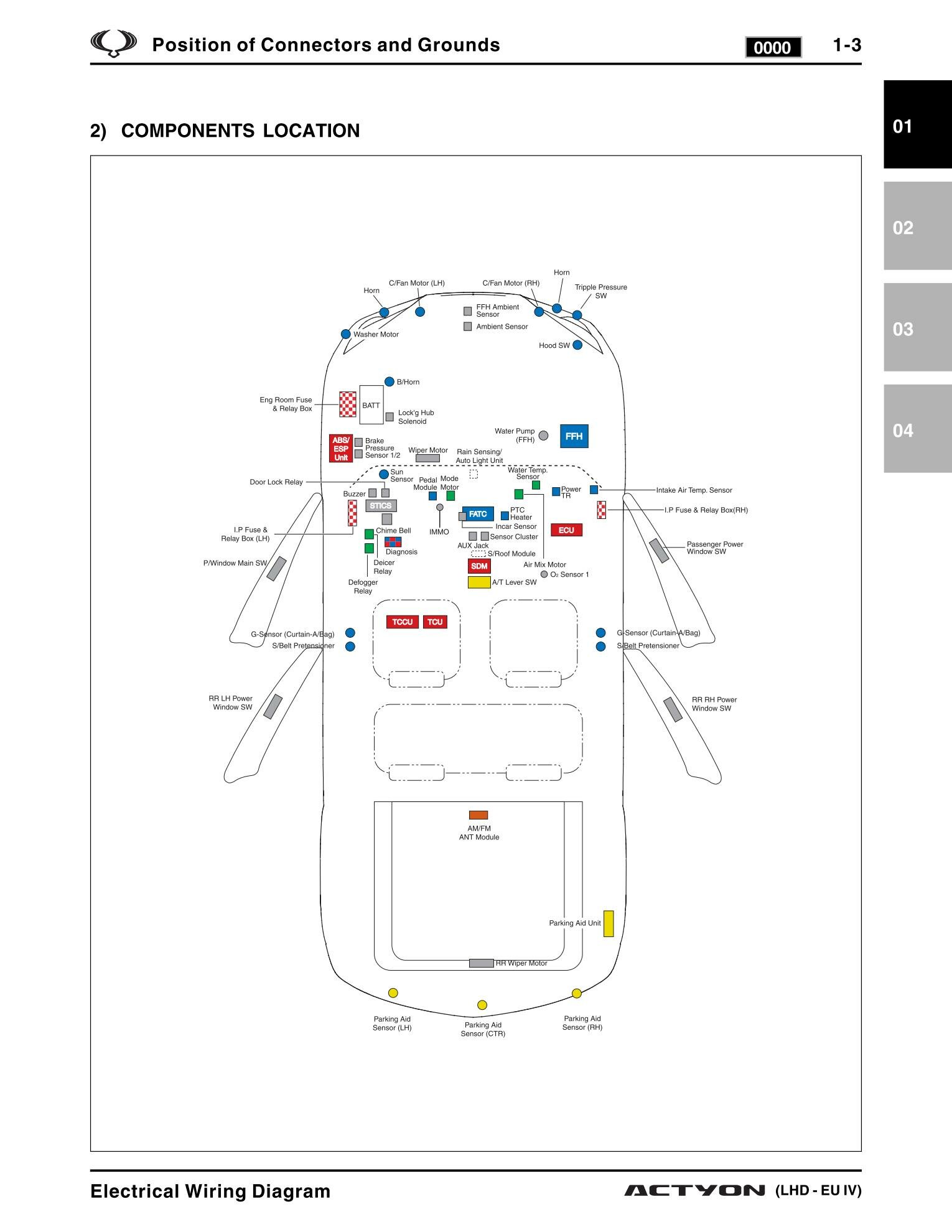

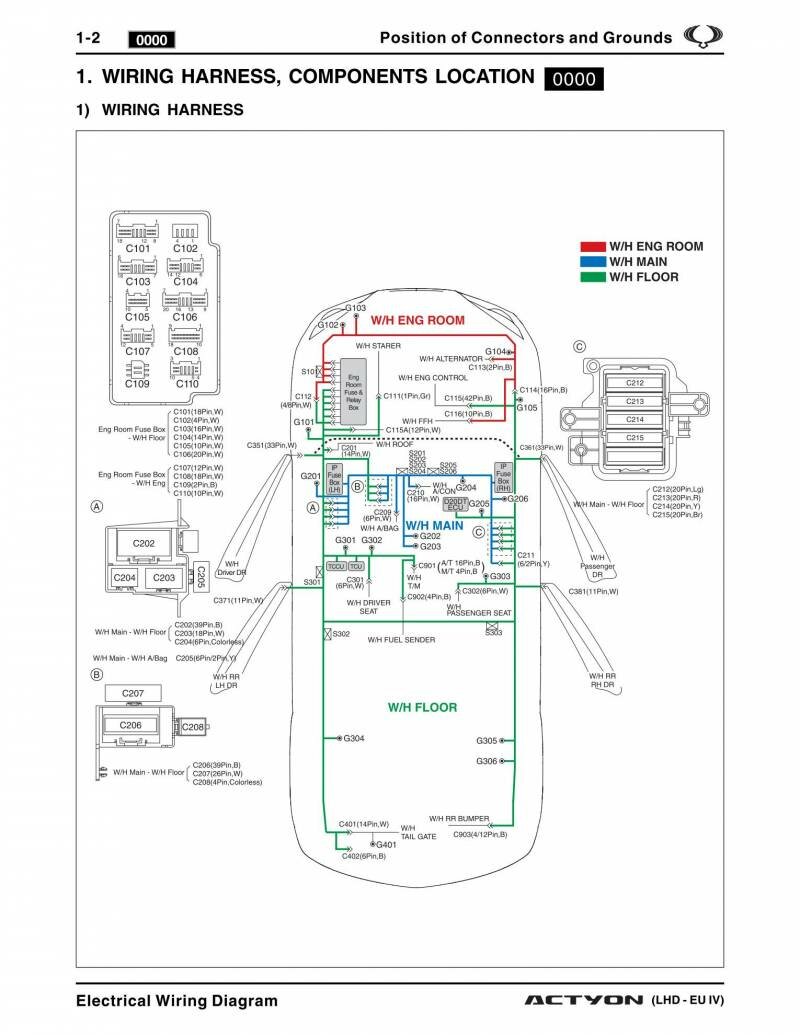

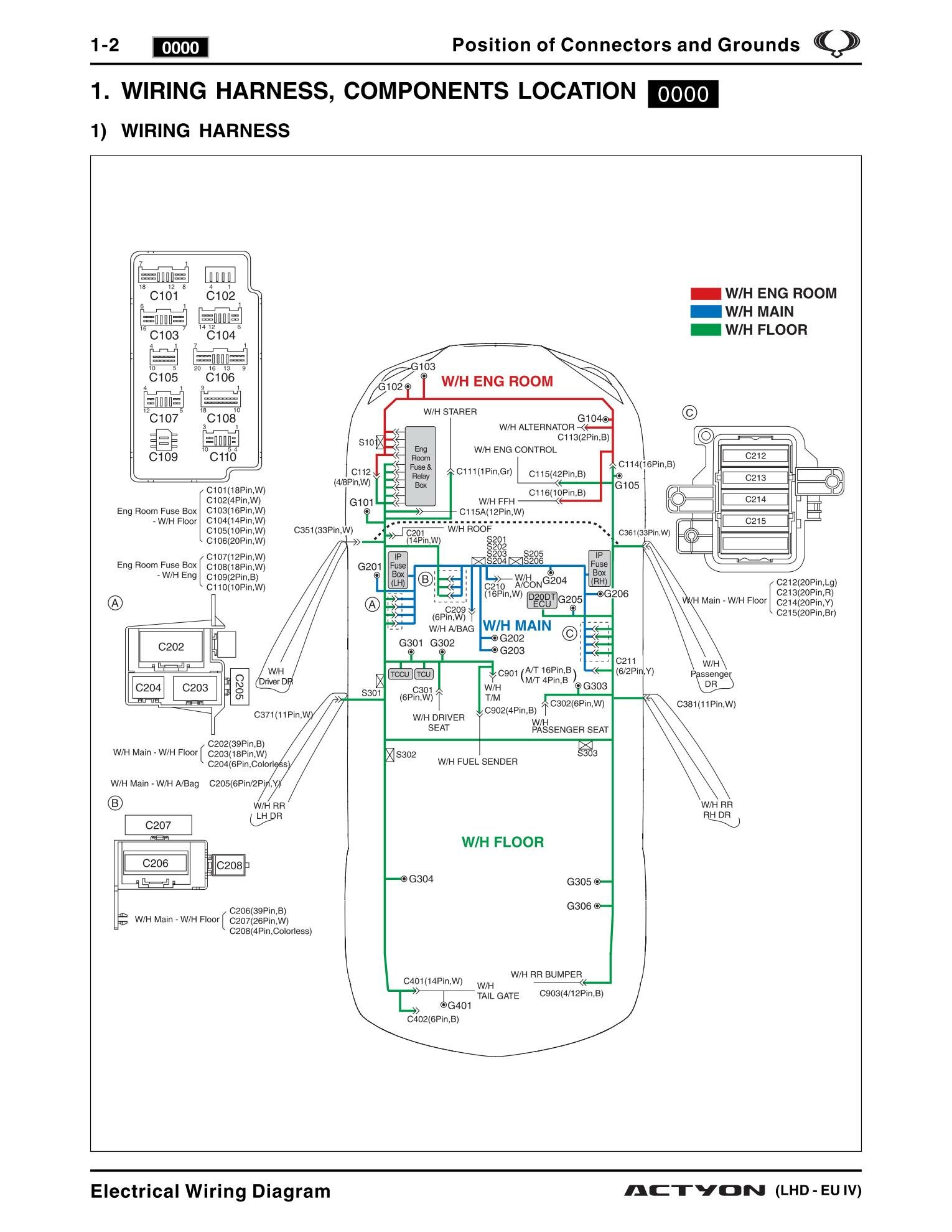

Общий вид на узлы электрооборудования в автомобиле

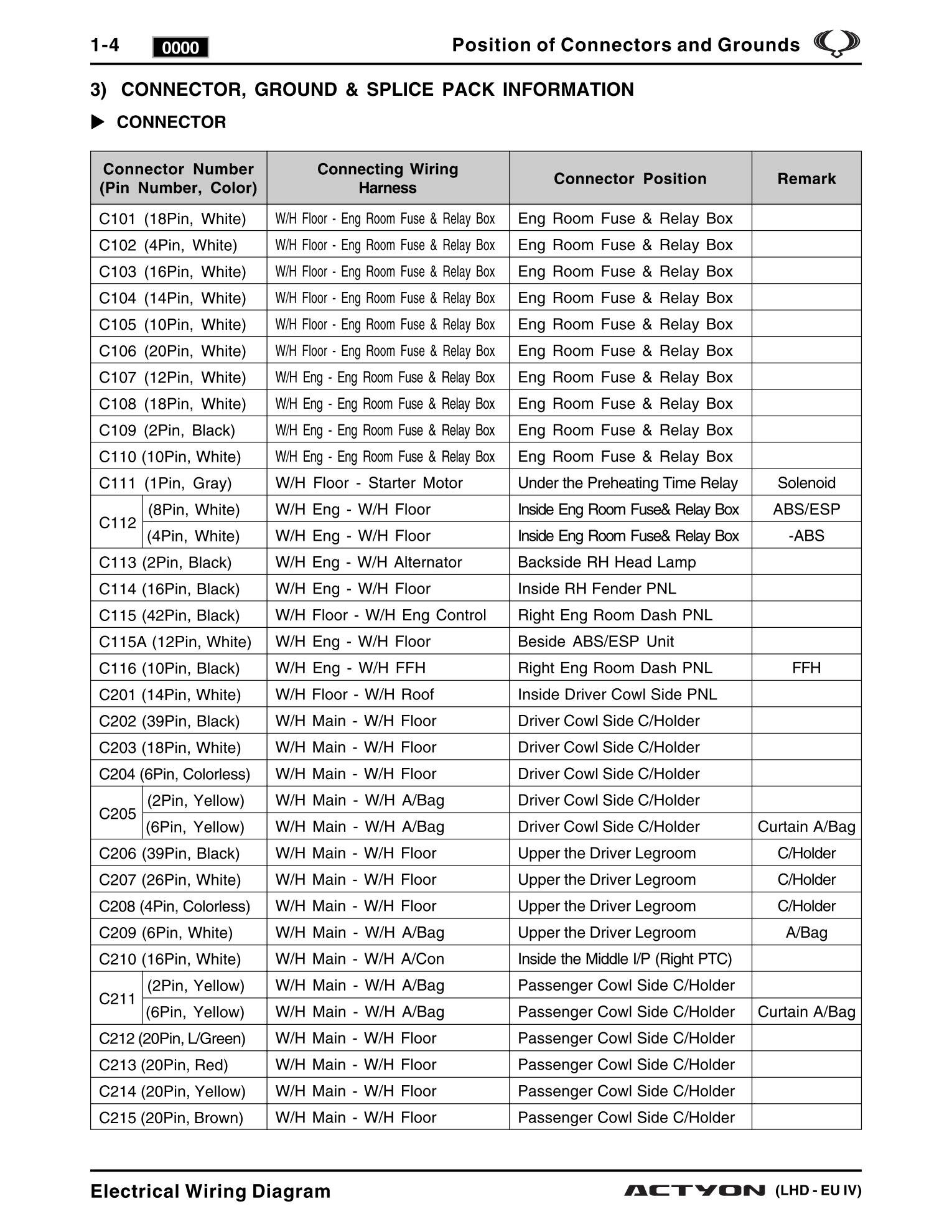

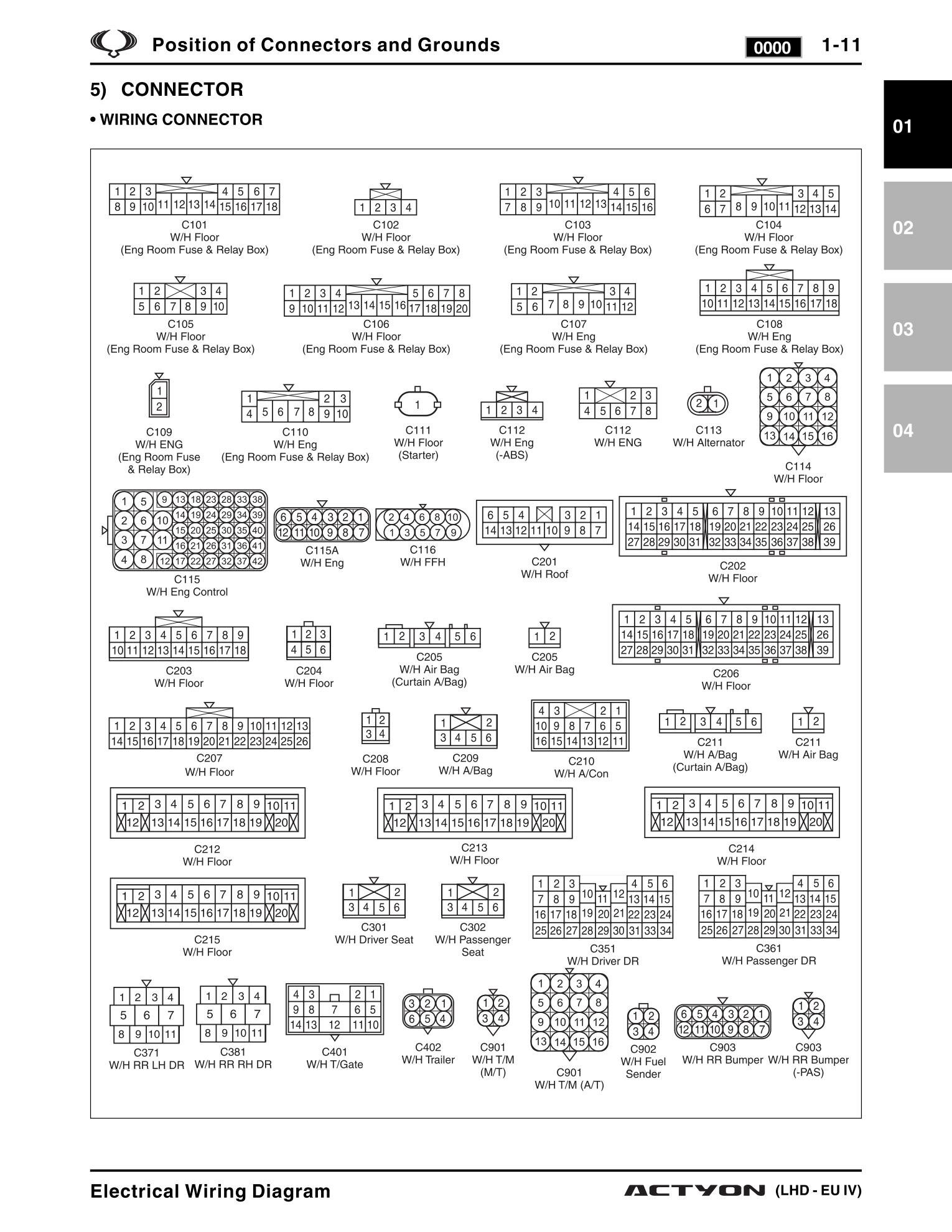

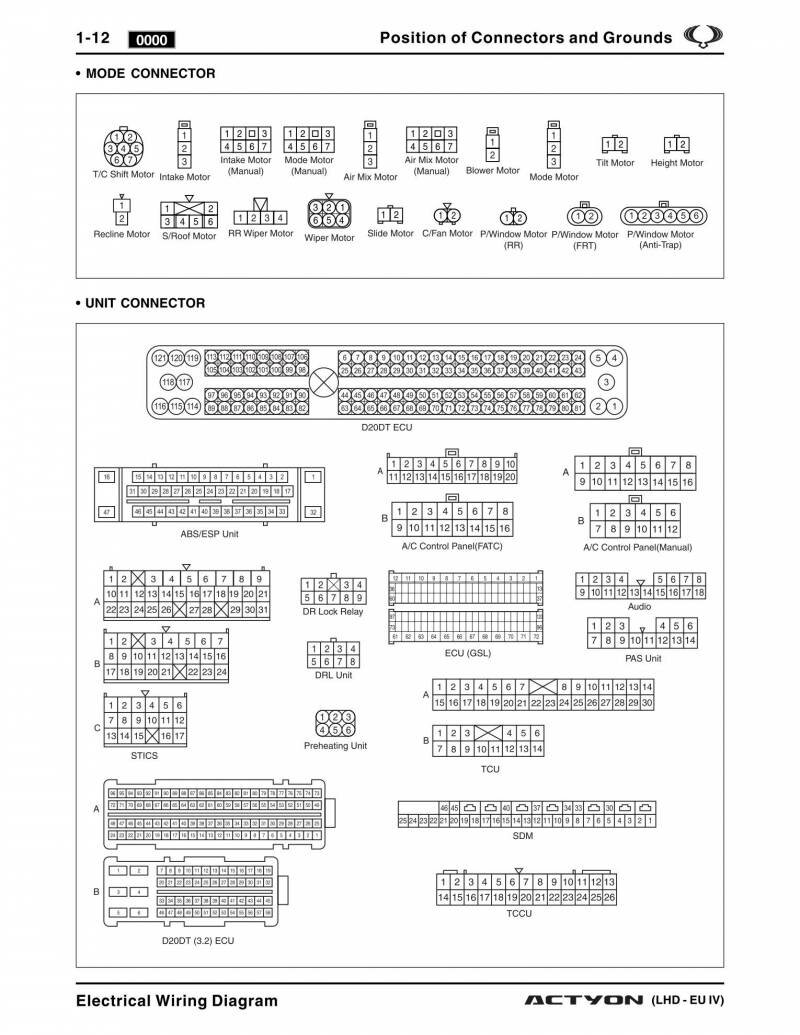

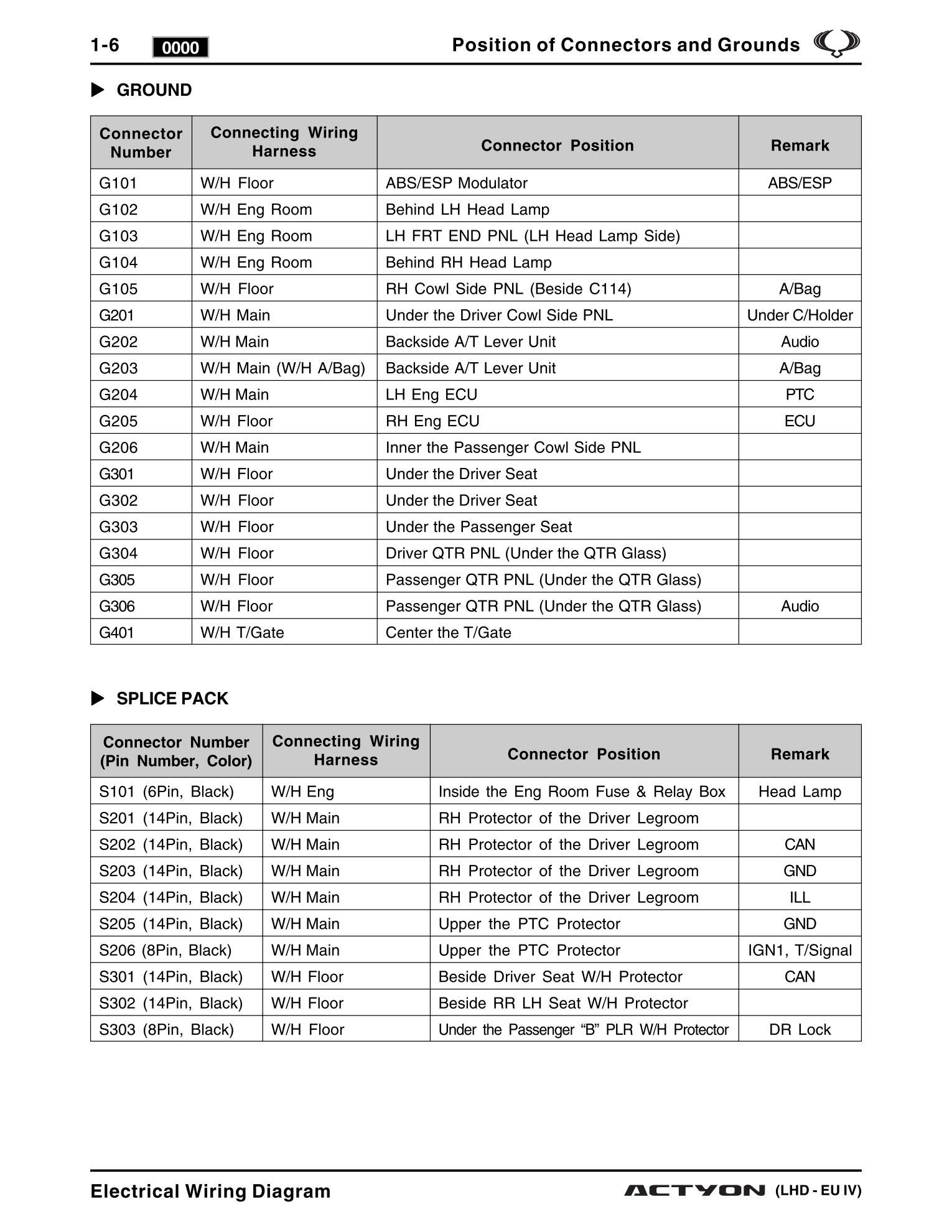

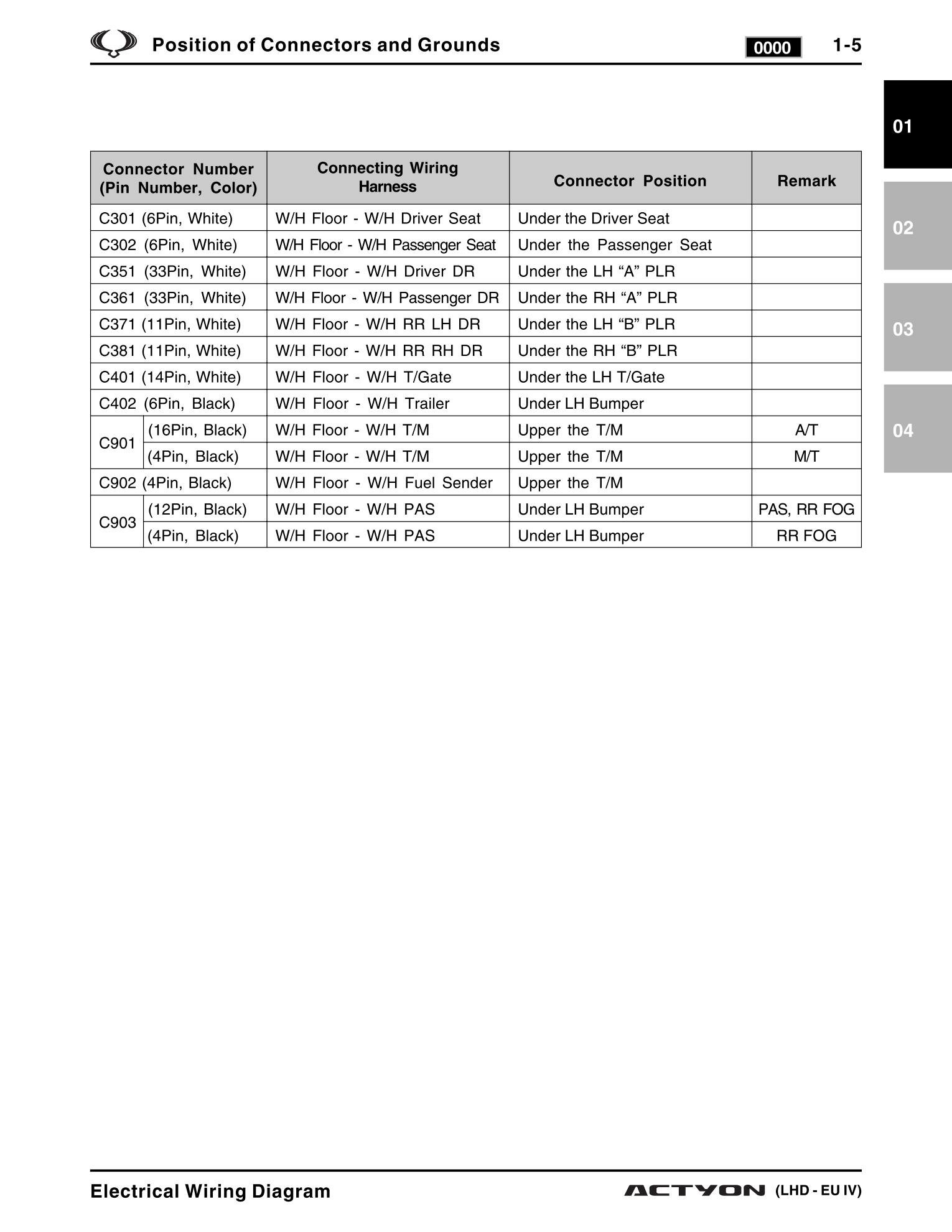

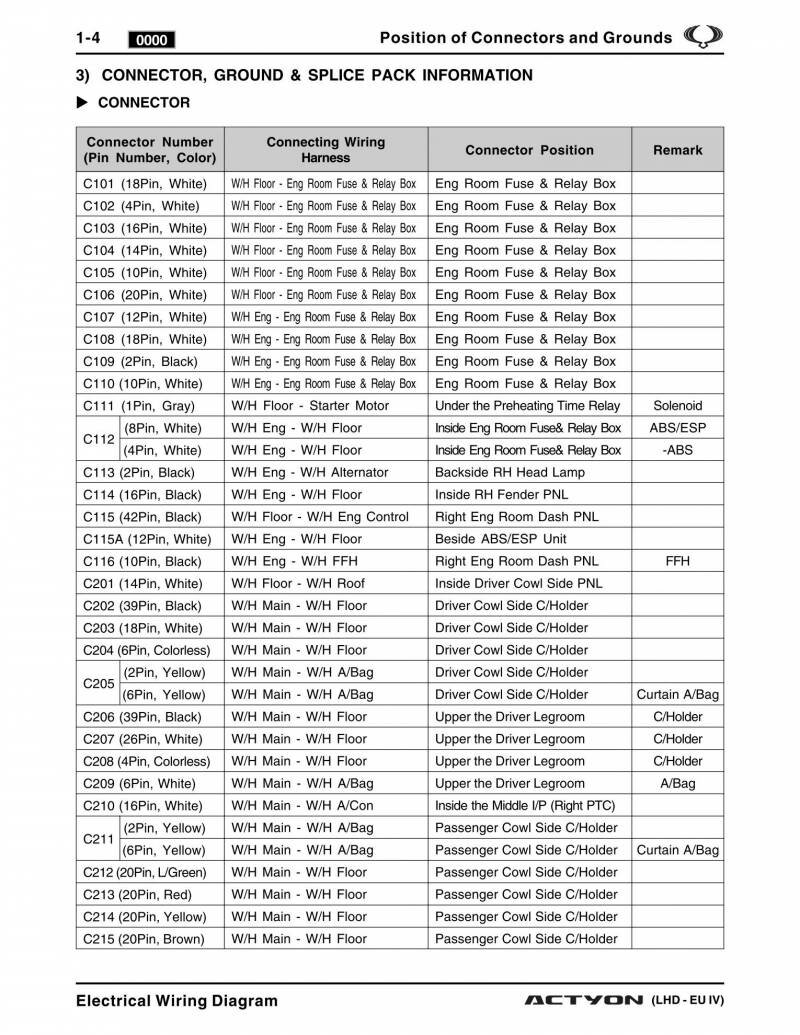

Соединители, коннекторы и точки массы

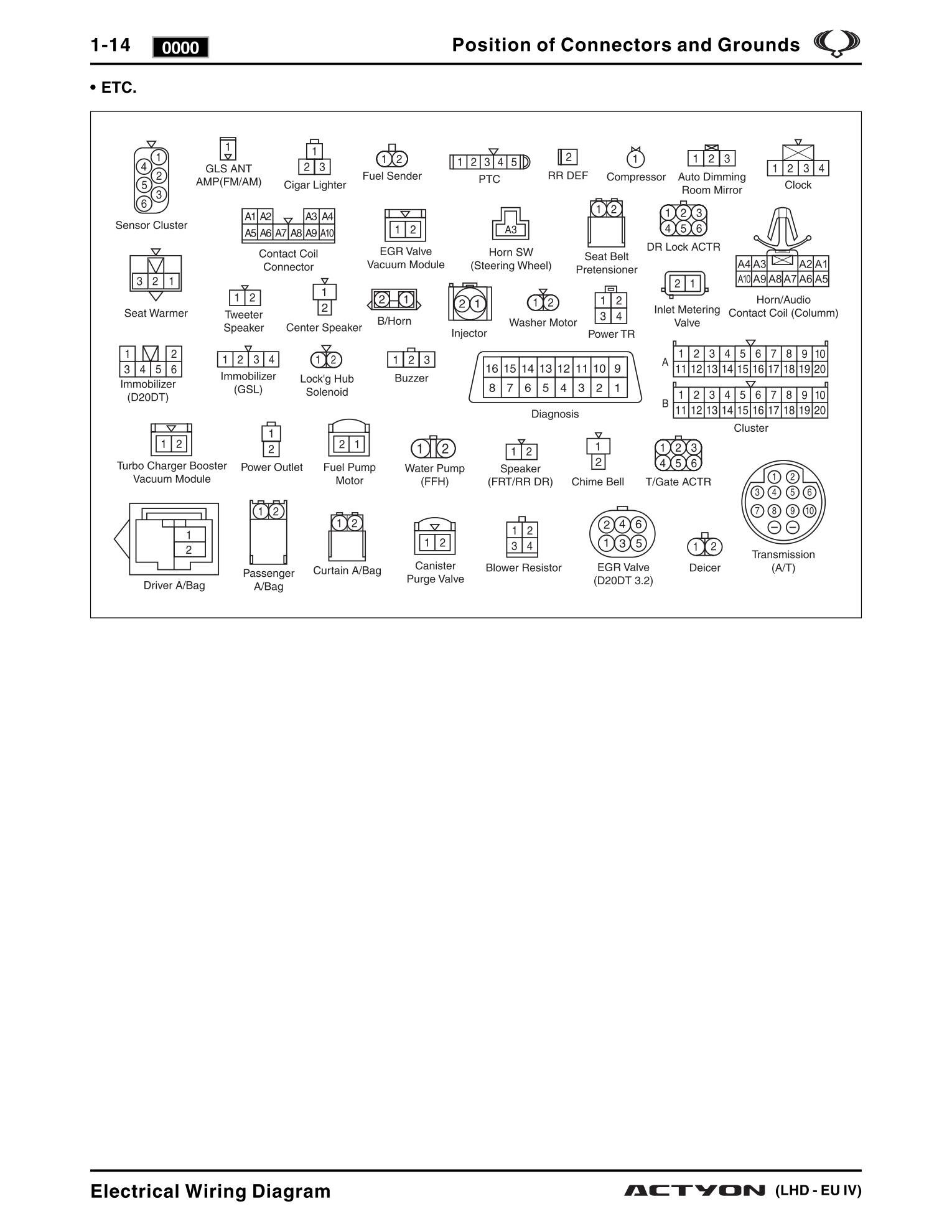

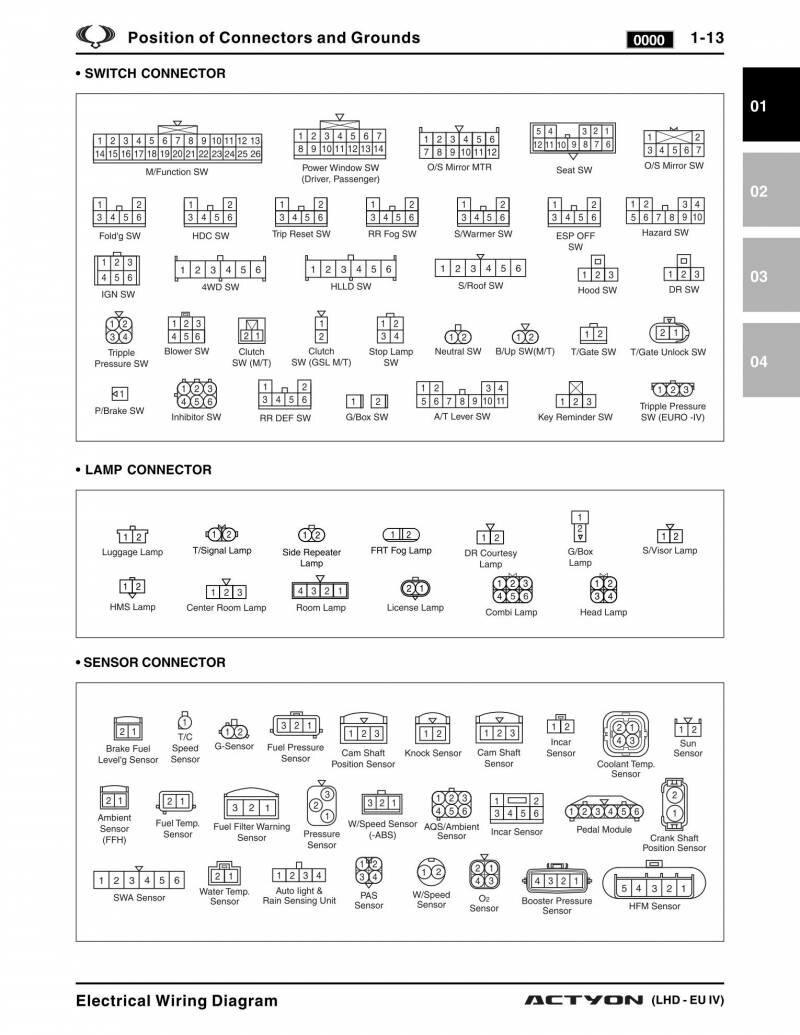

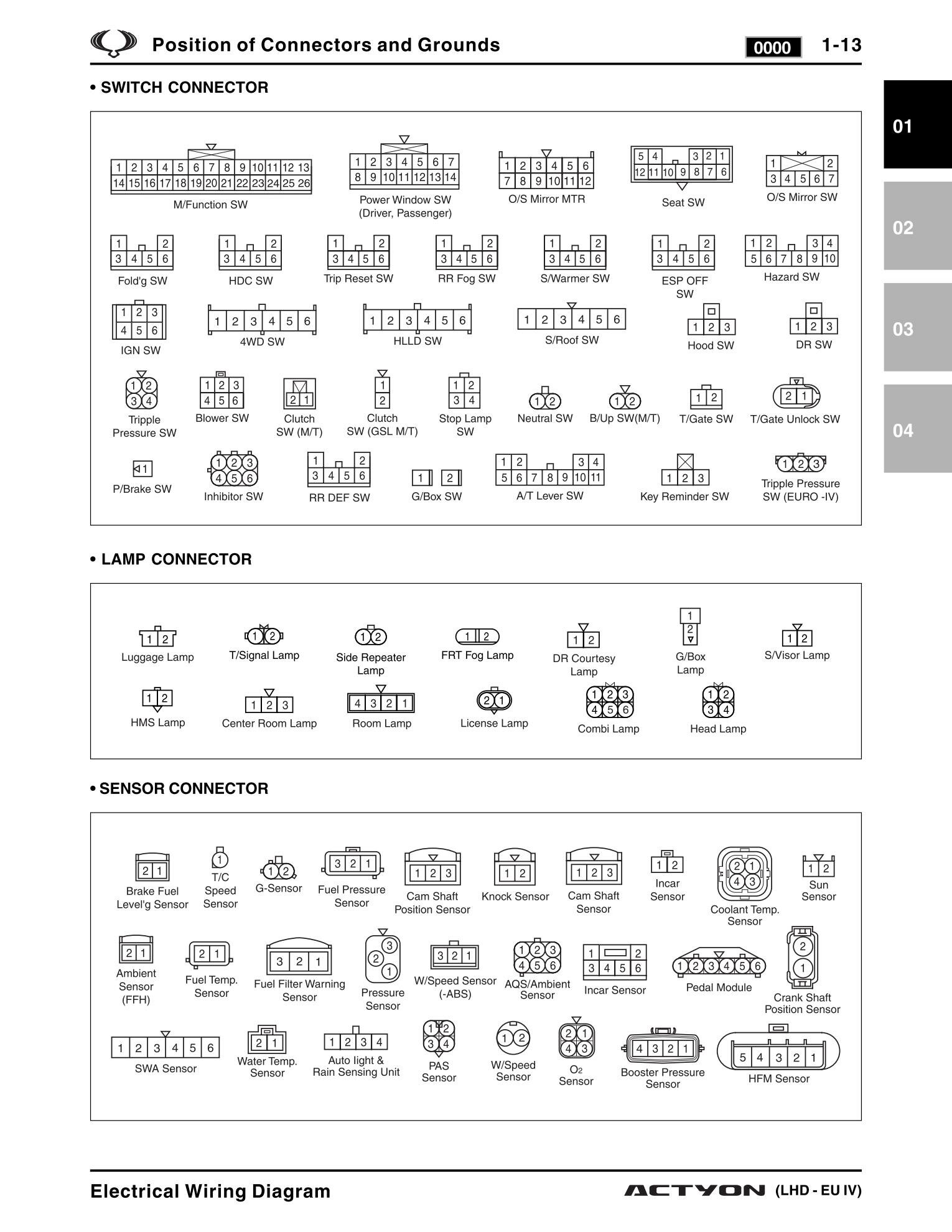

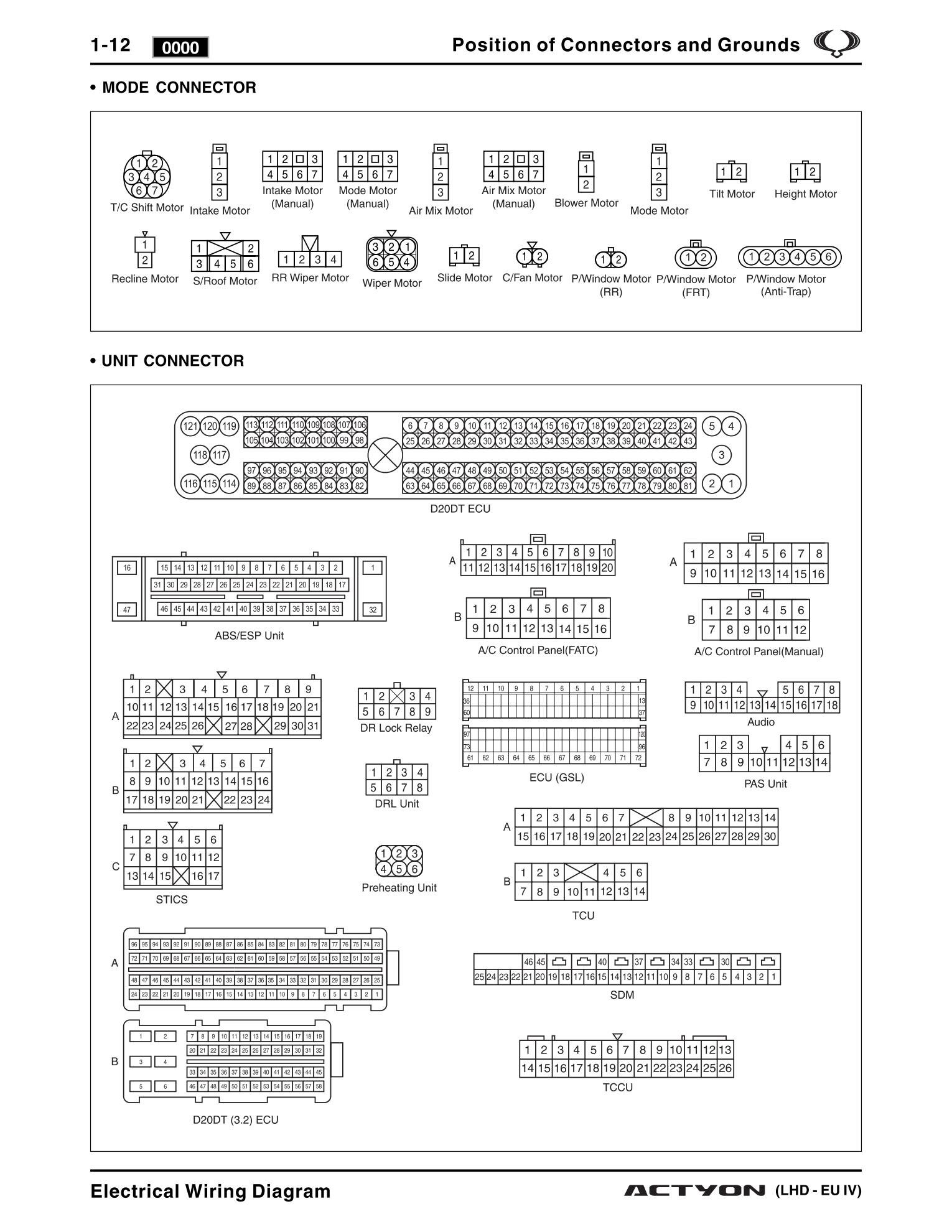

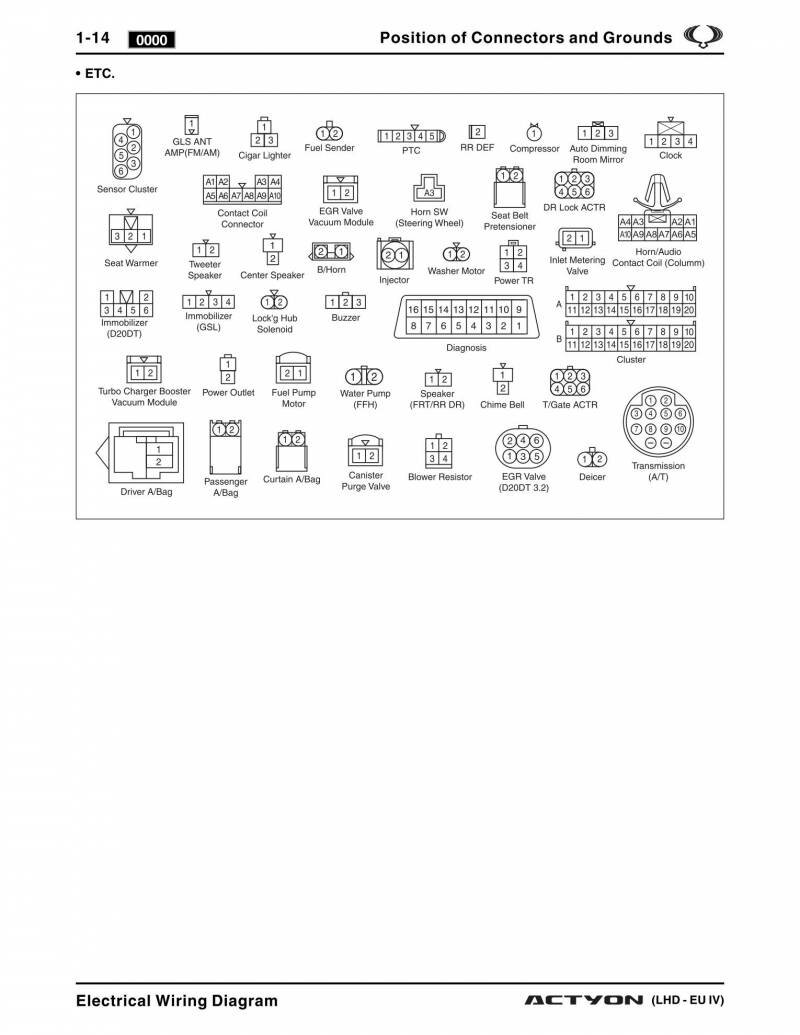

Разъёмы электропроводки

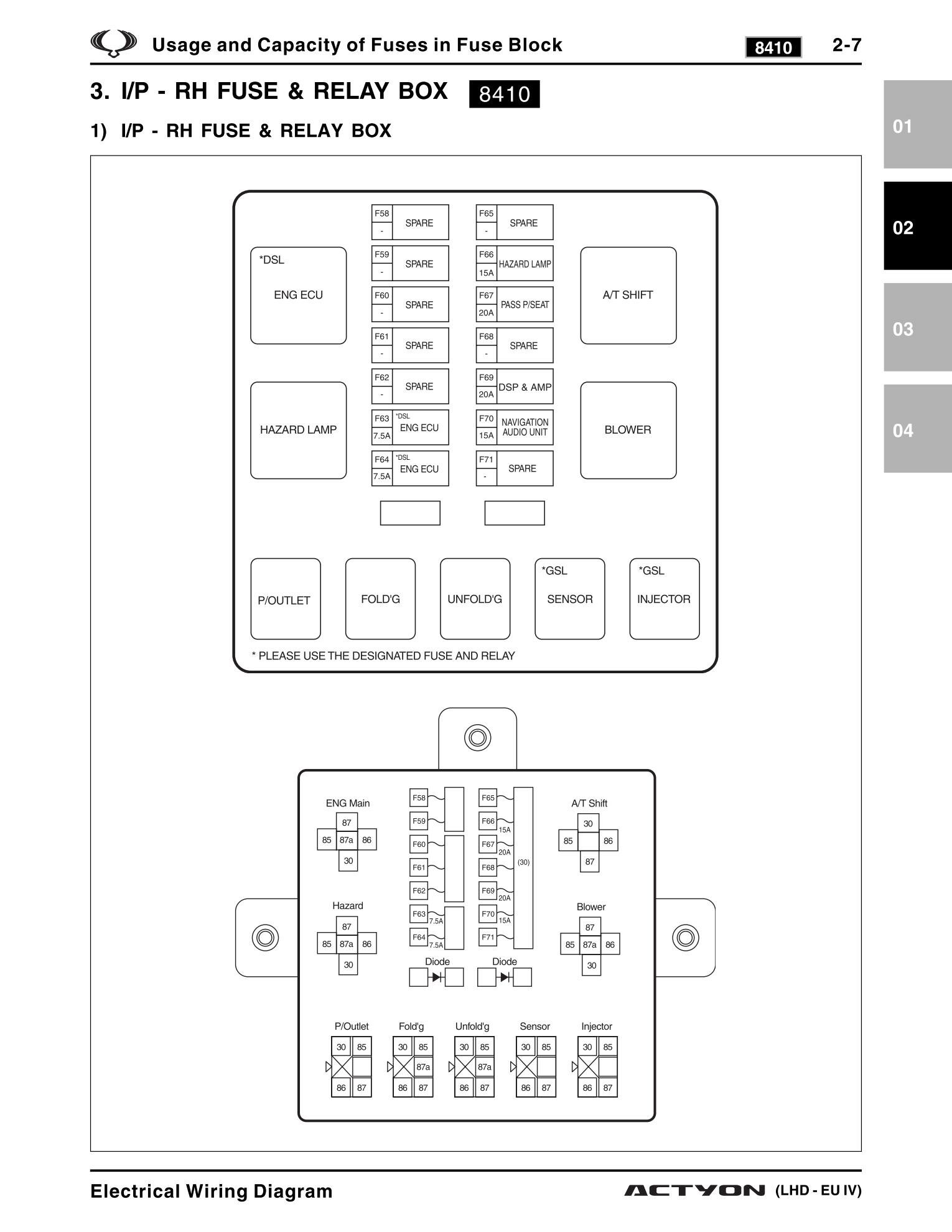

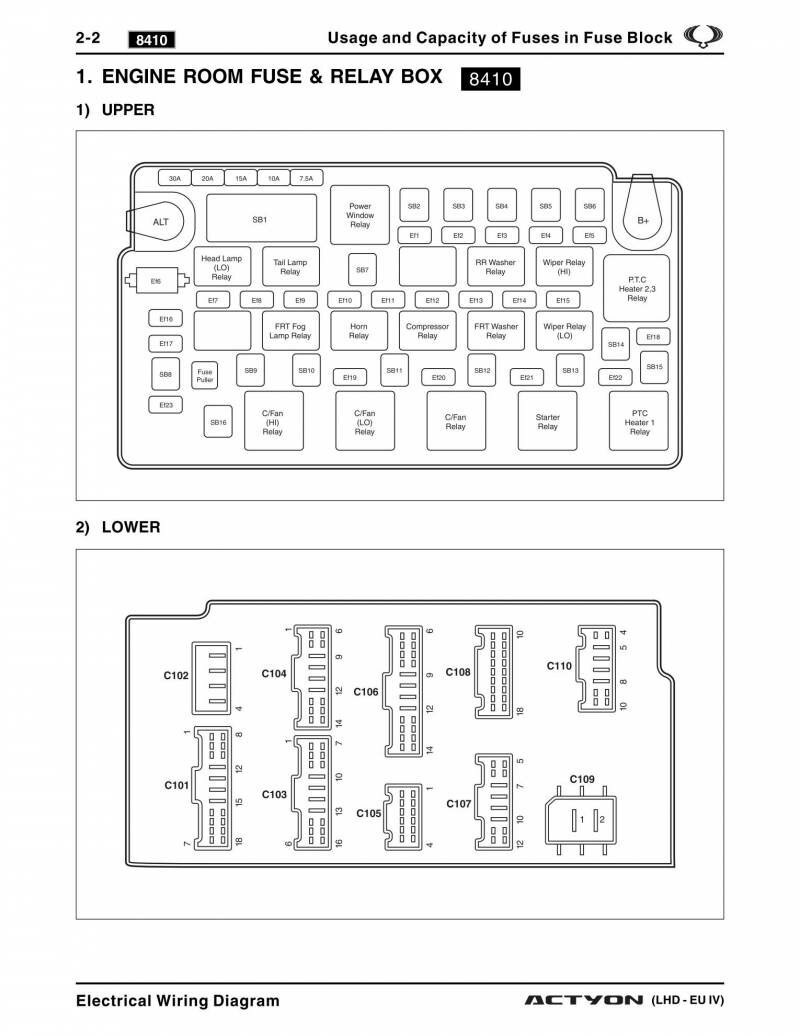

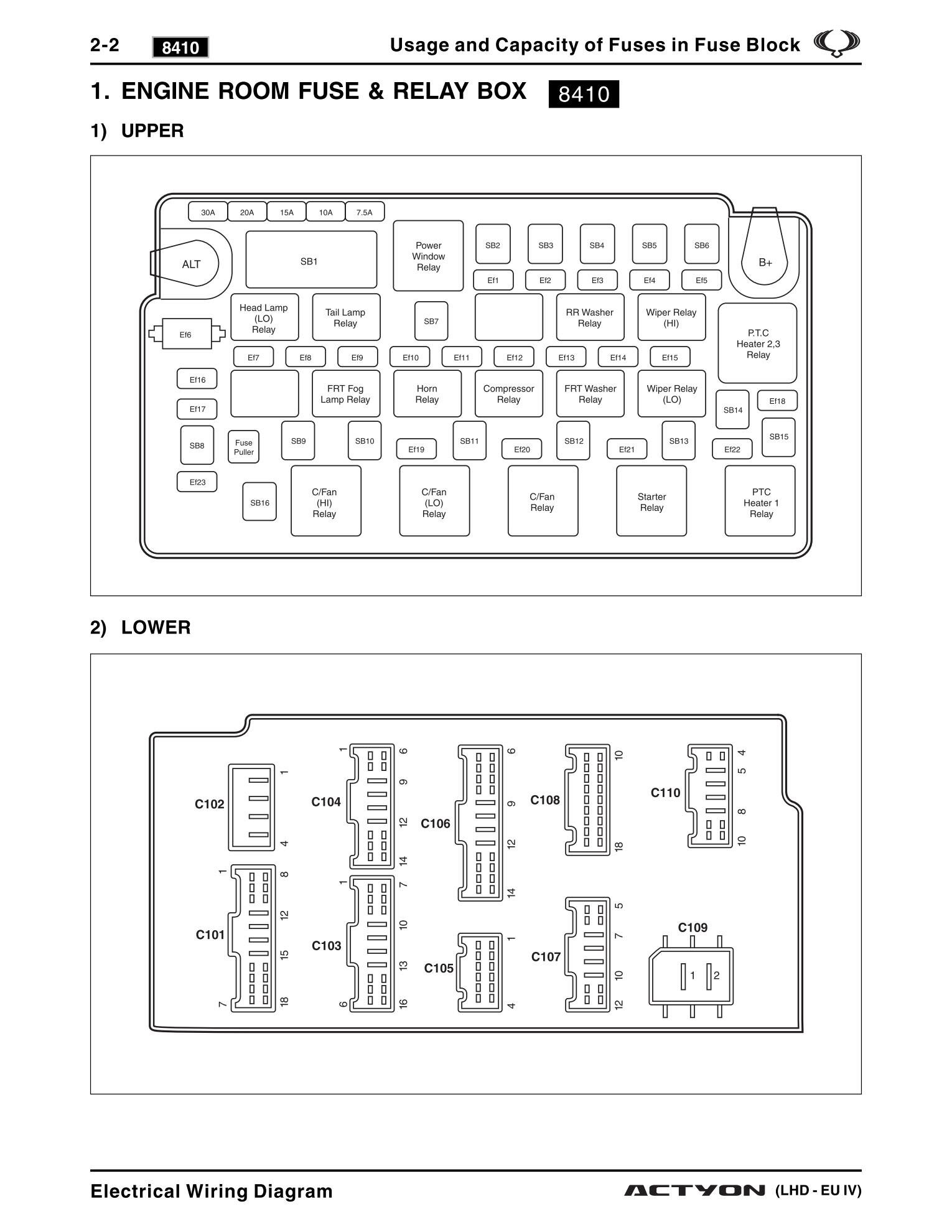

Расположение предохранителей в двигательном отсеке и салоне

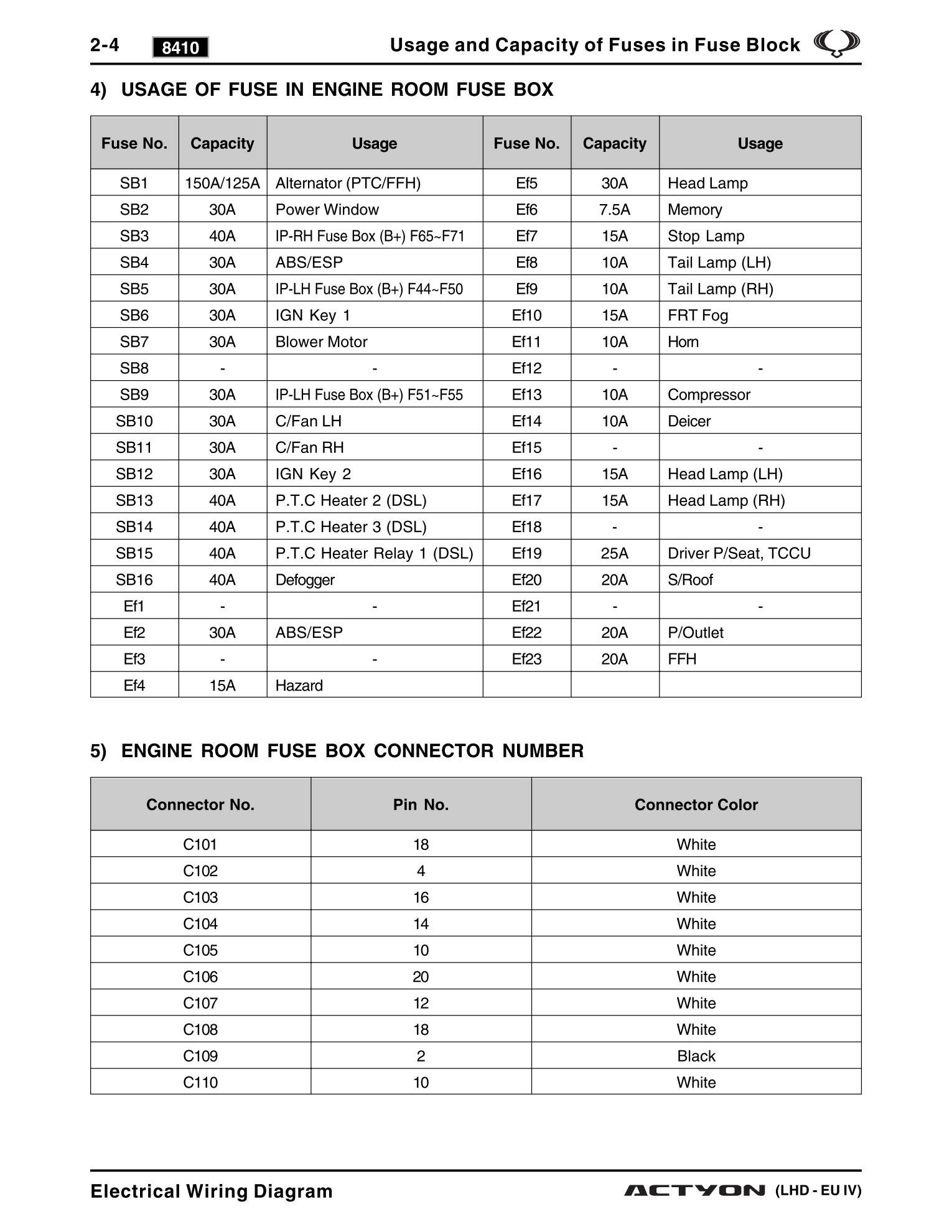

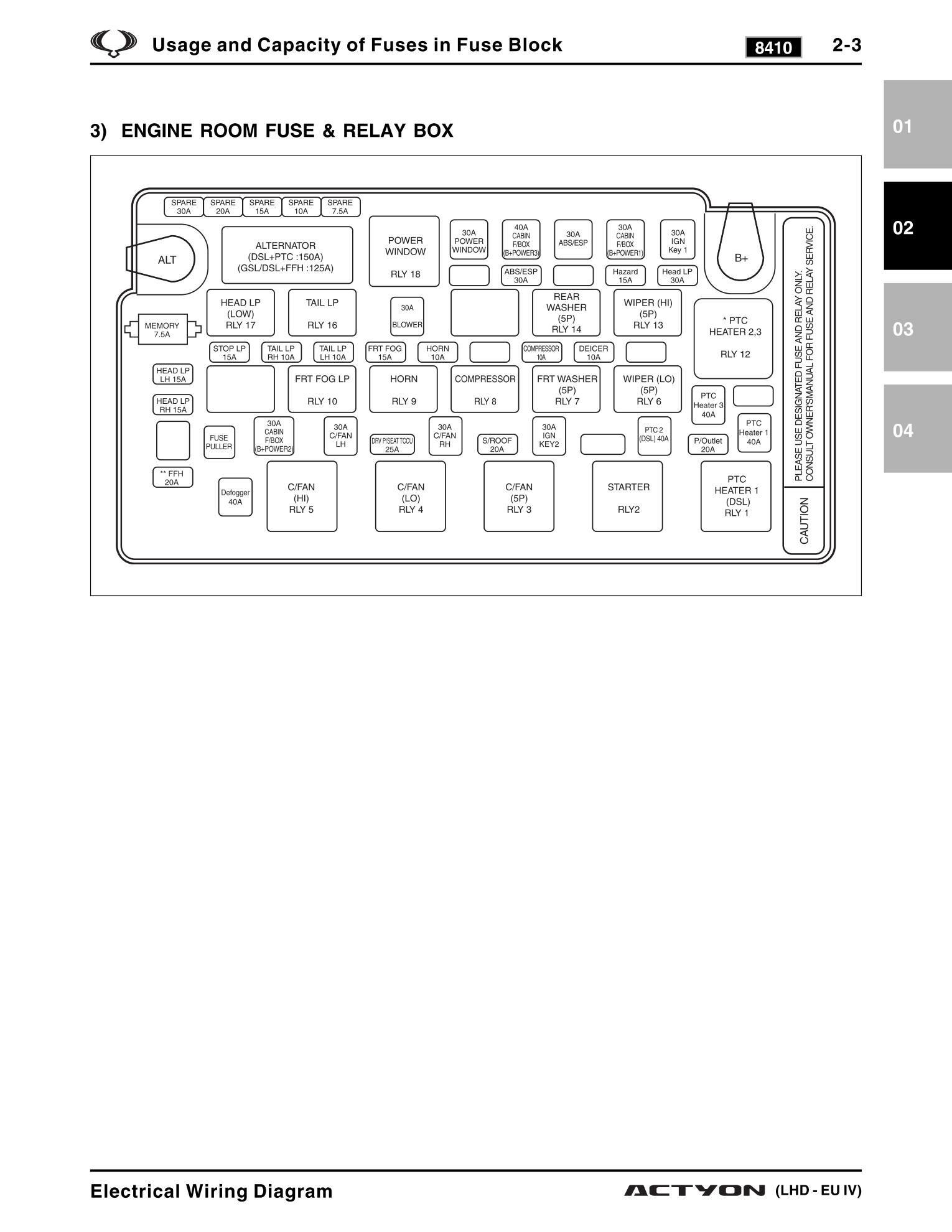

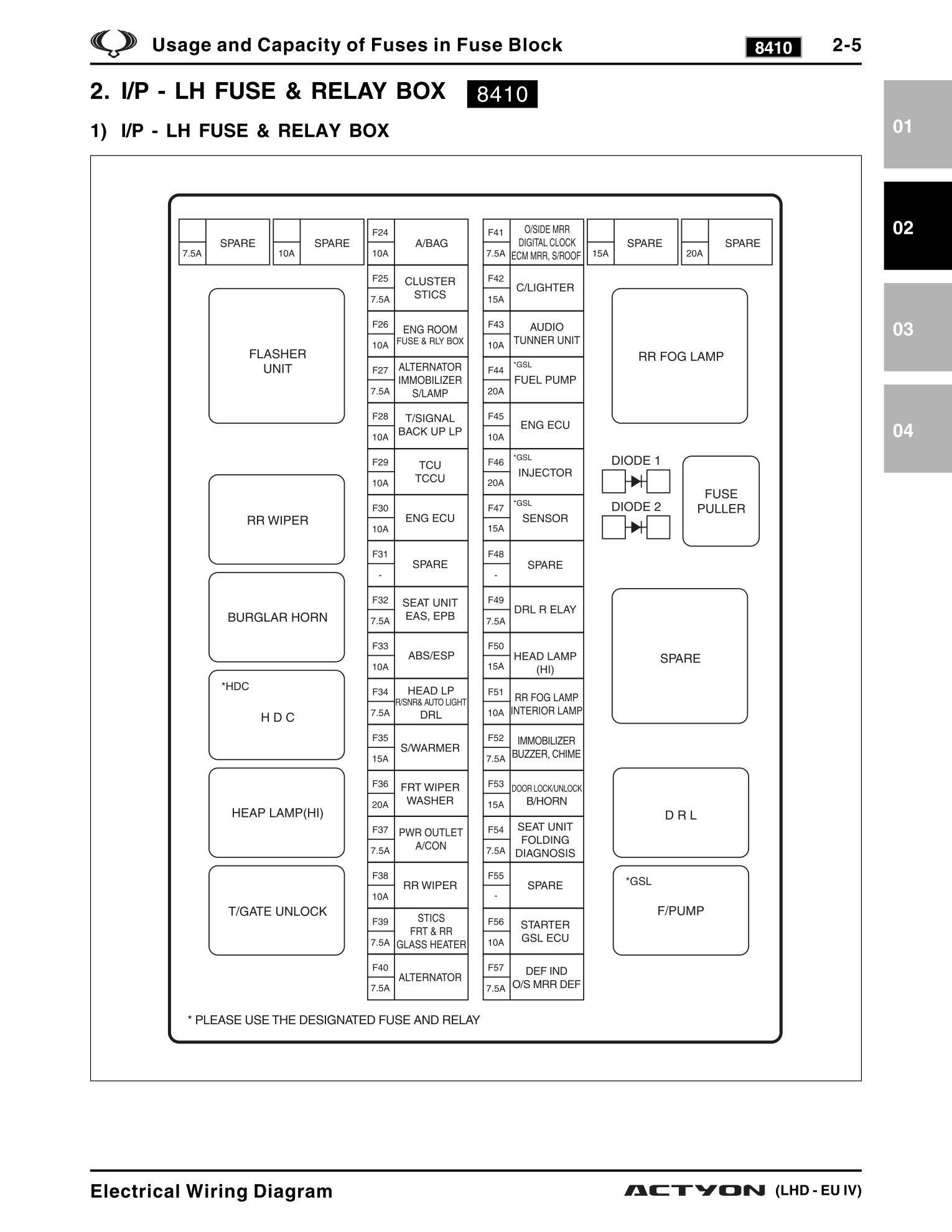

Функции используемых предохранителей и их номиналы
Блок реле авто

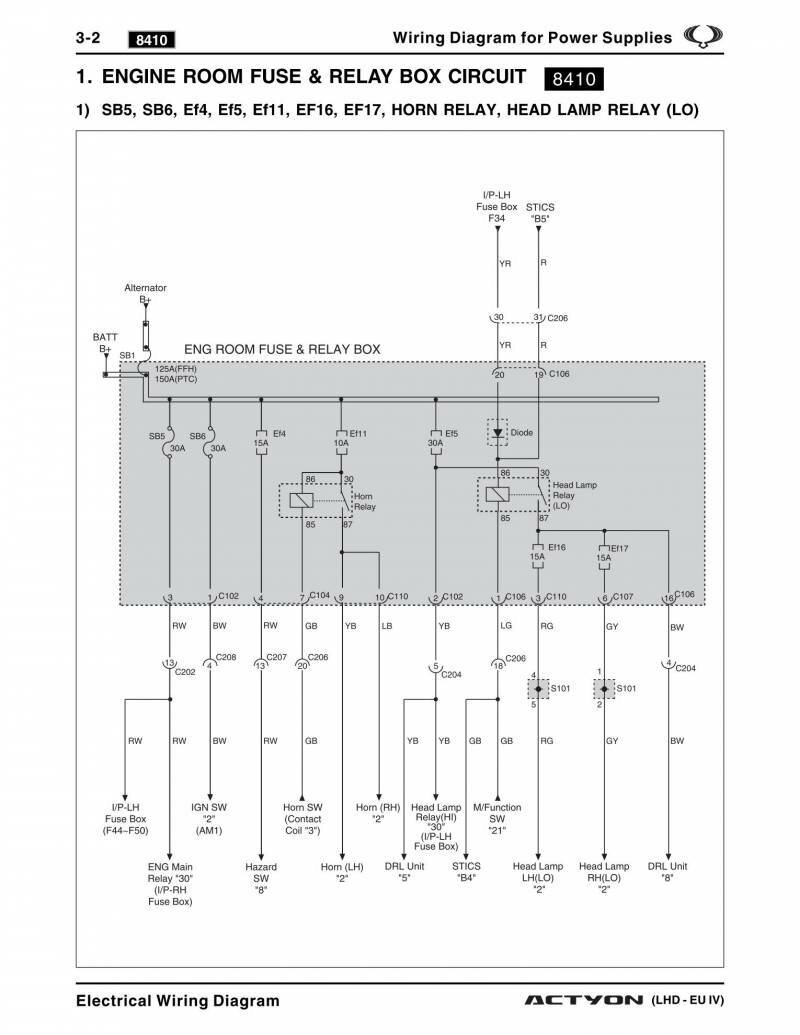

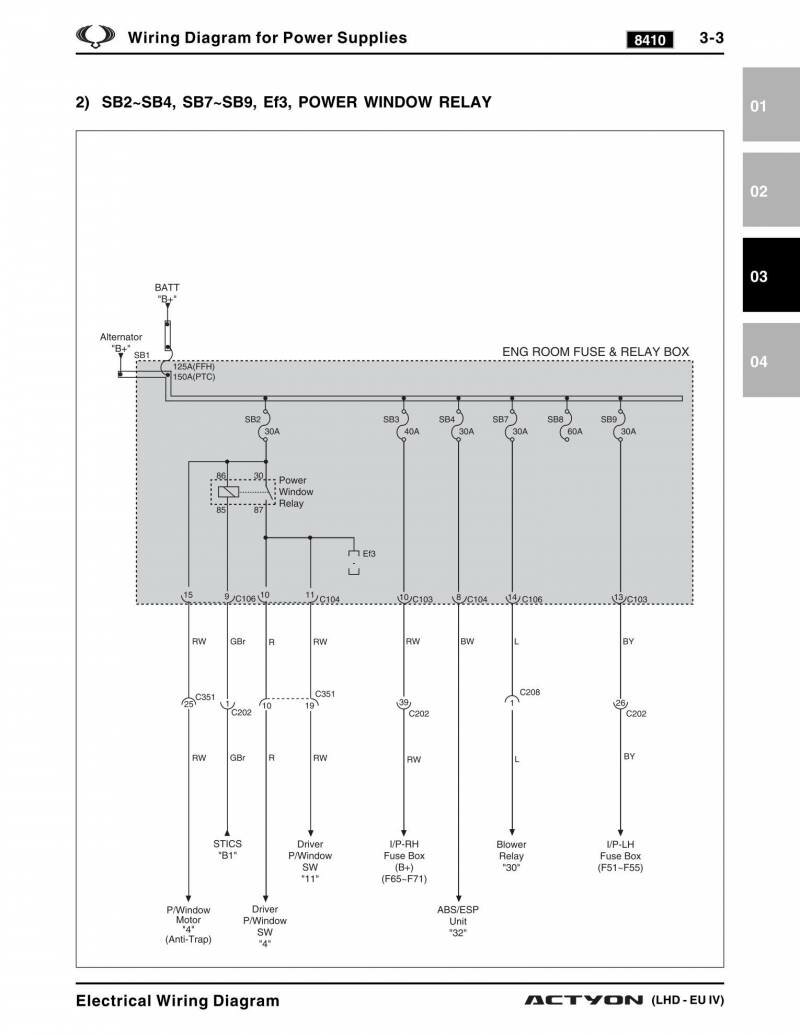

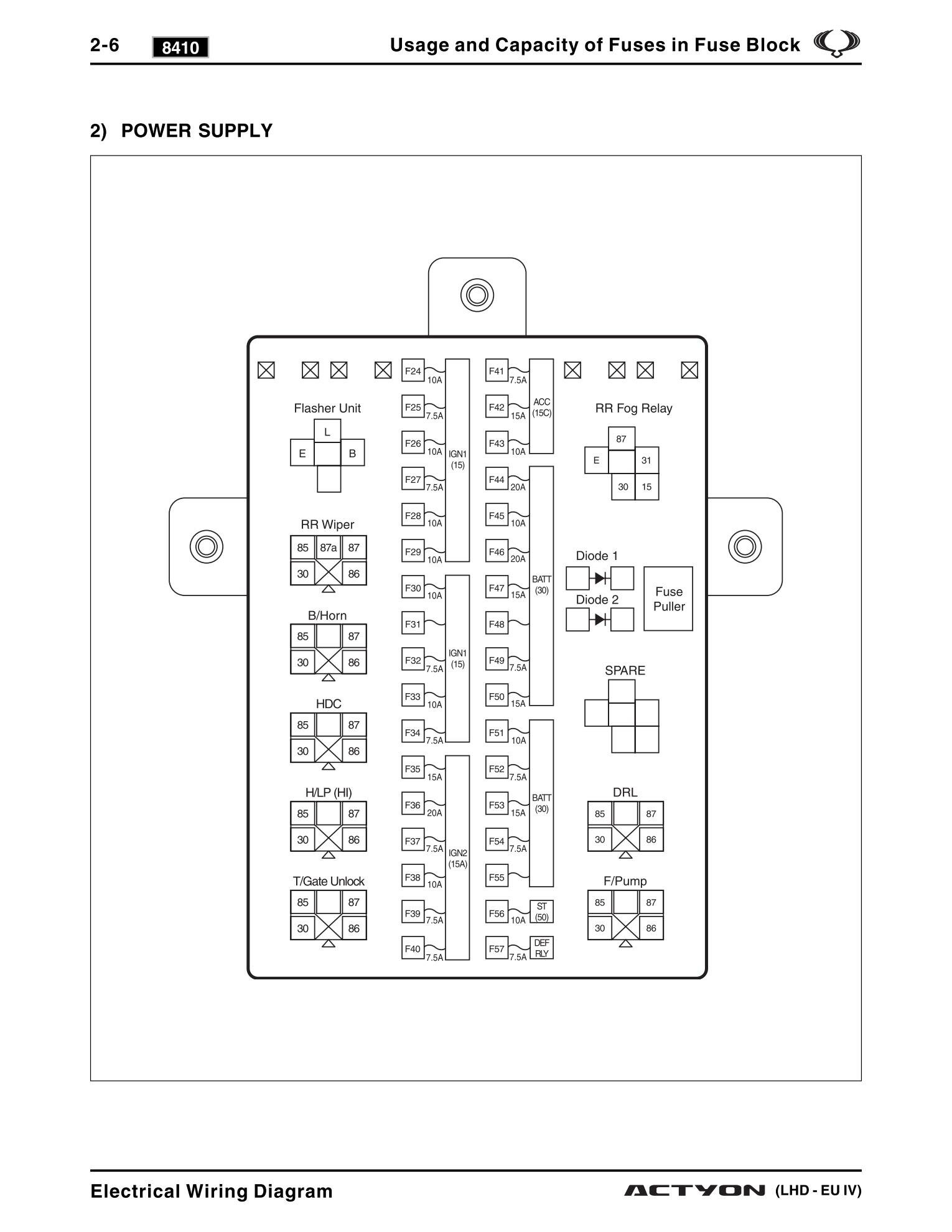

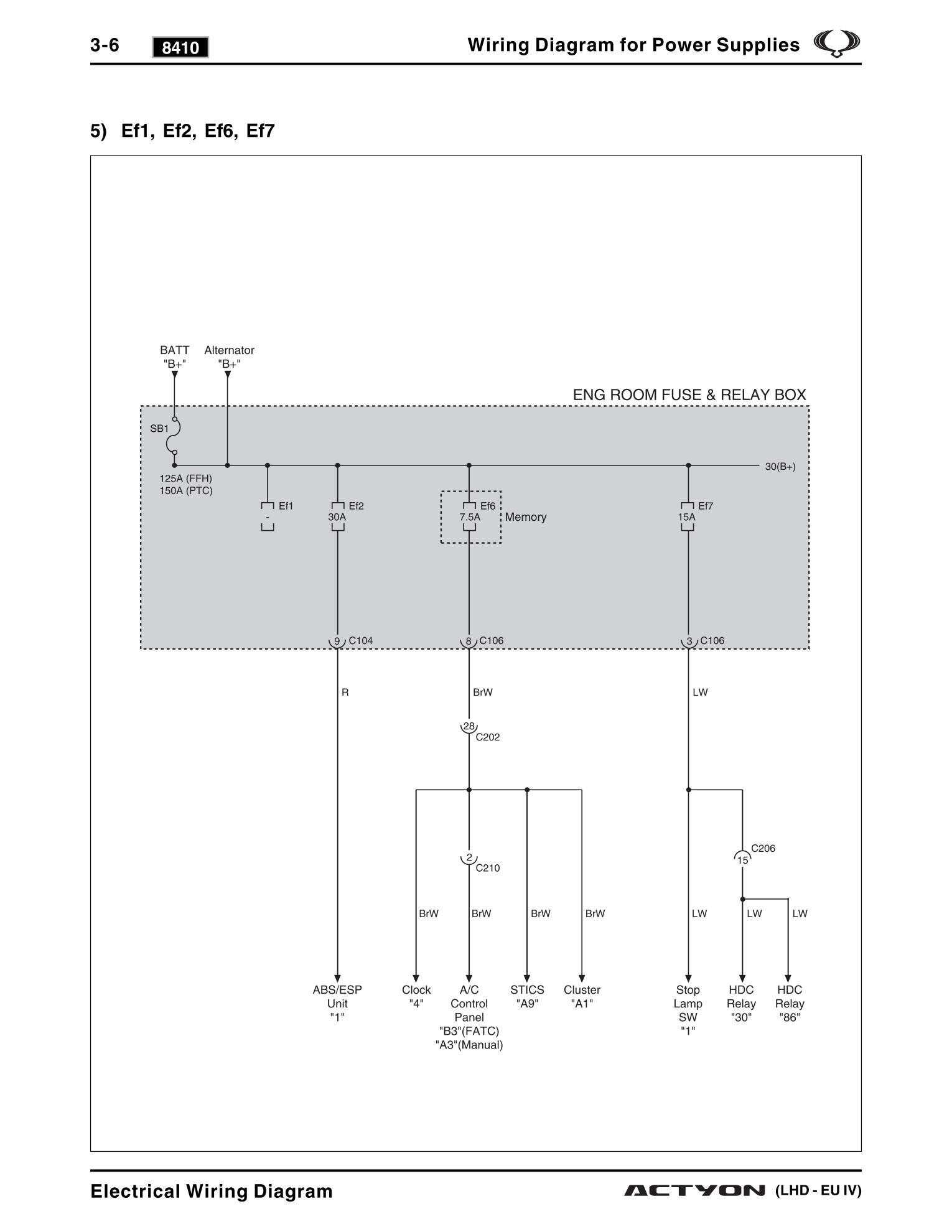

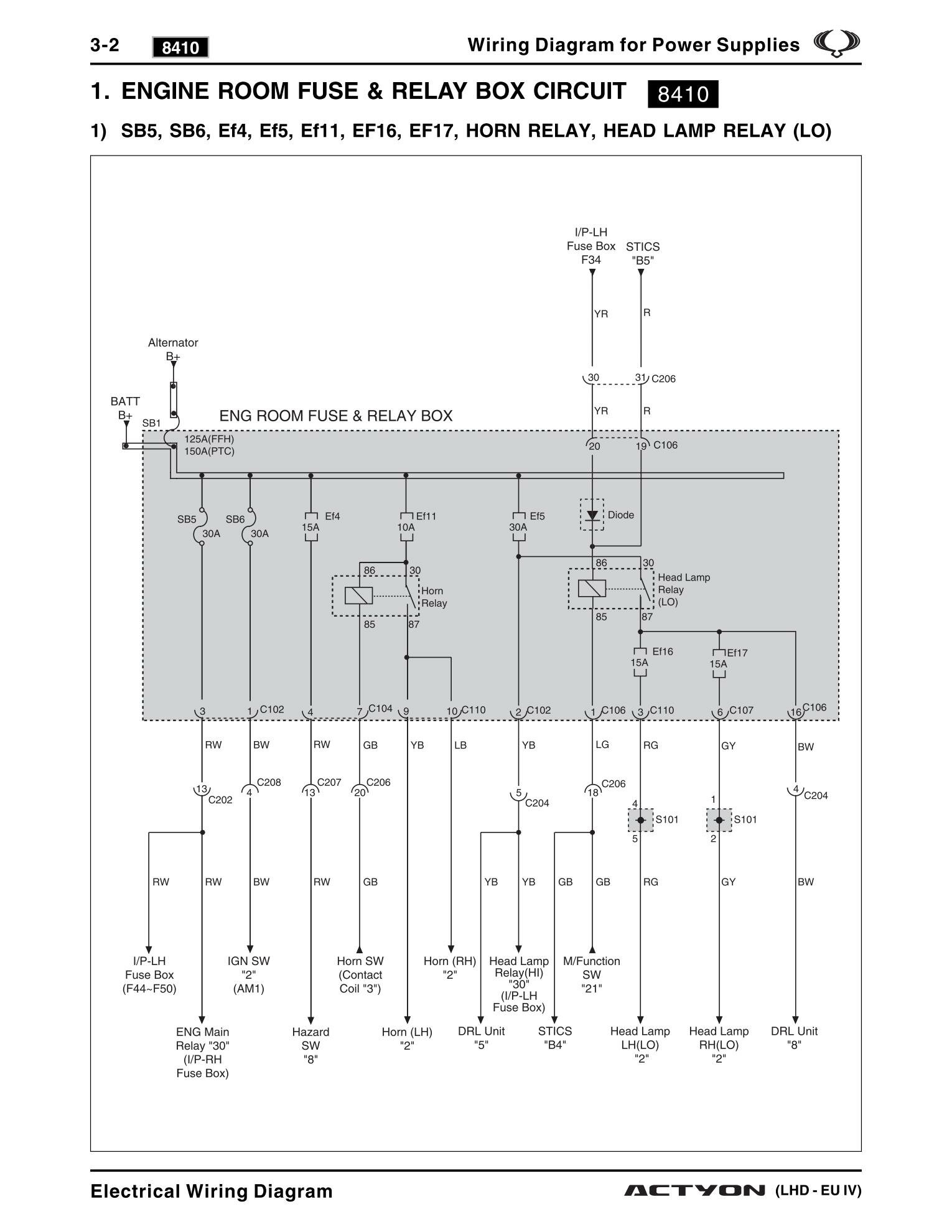

Блок реле двигателя и предохранители - подключение

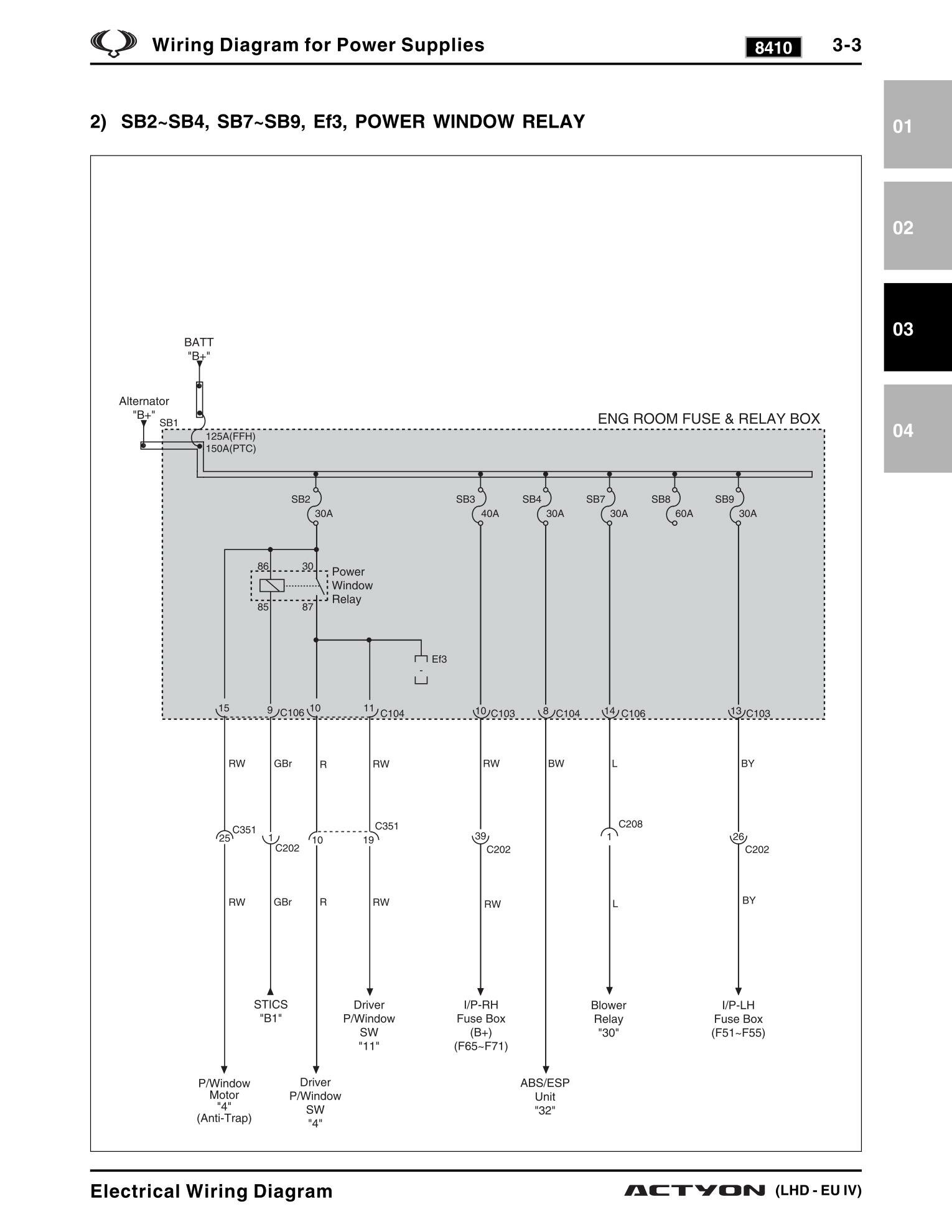

Реле и предохранители SsangYong Actyon

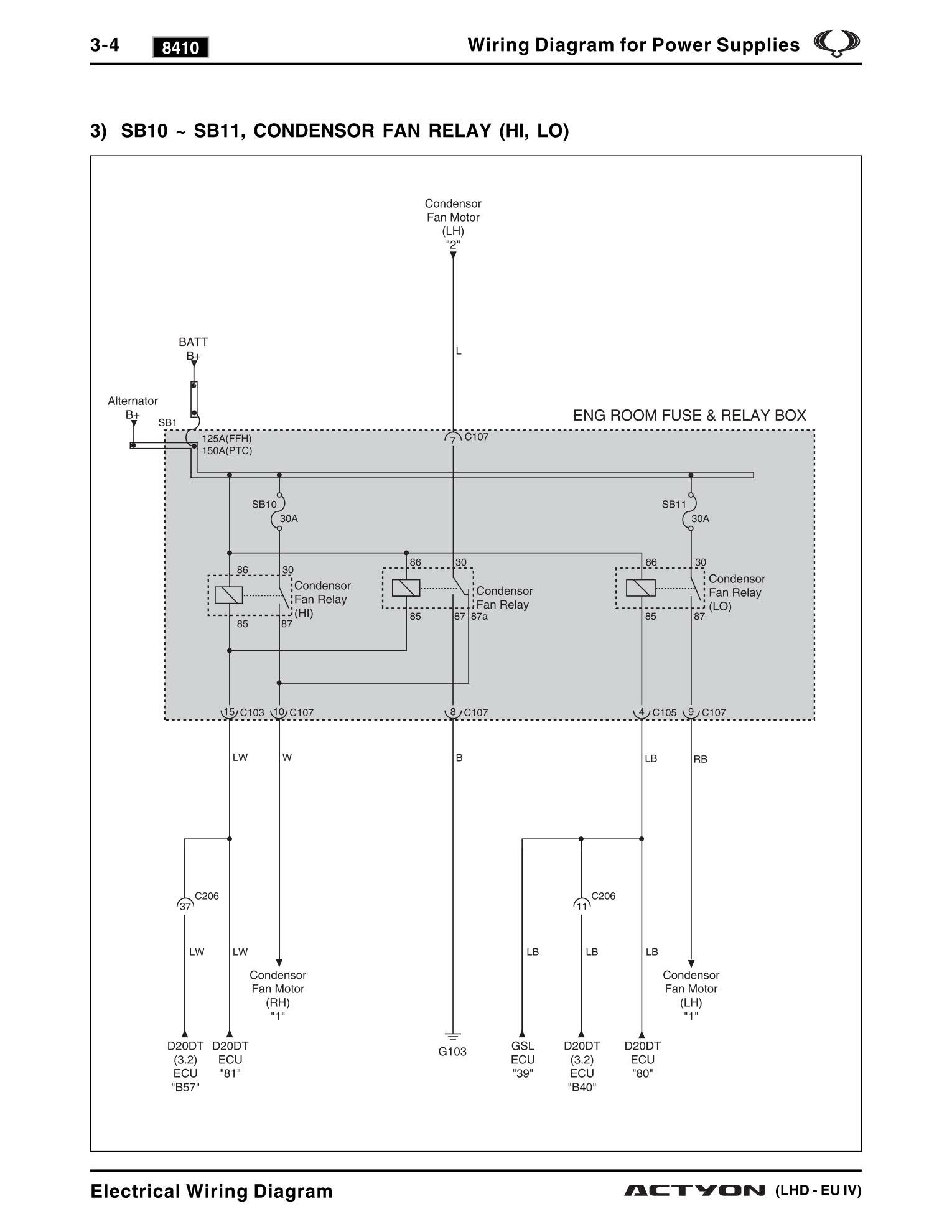

Реле конденсатора и вентиятора авто

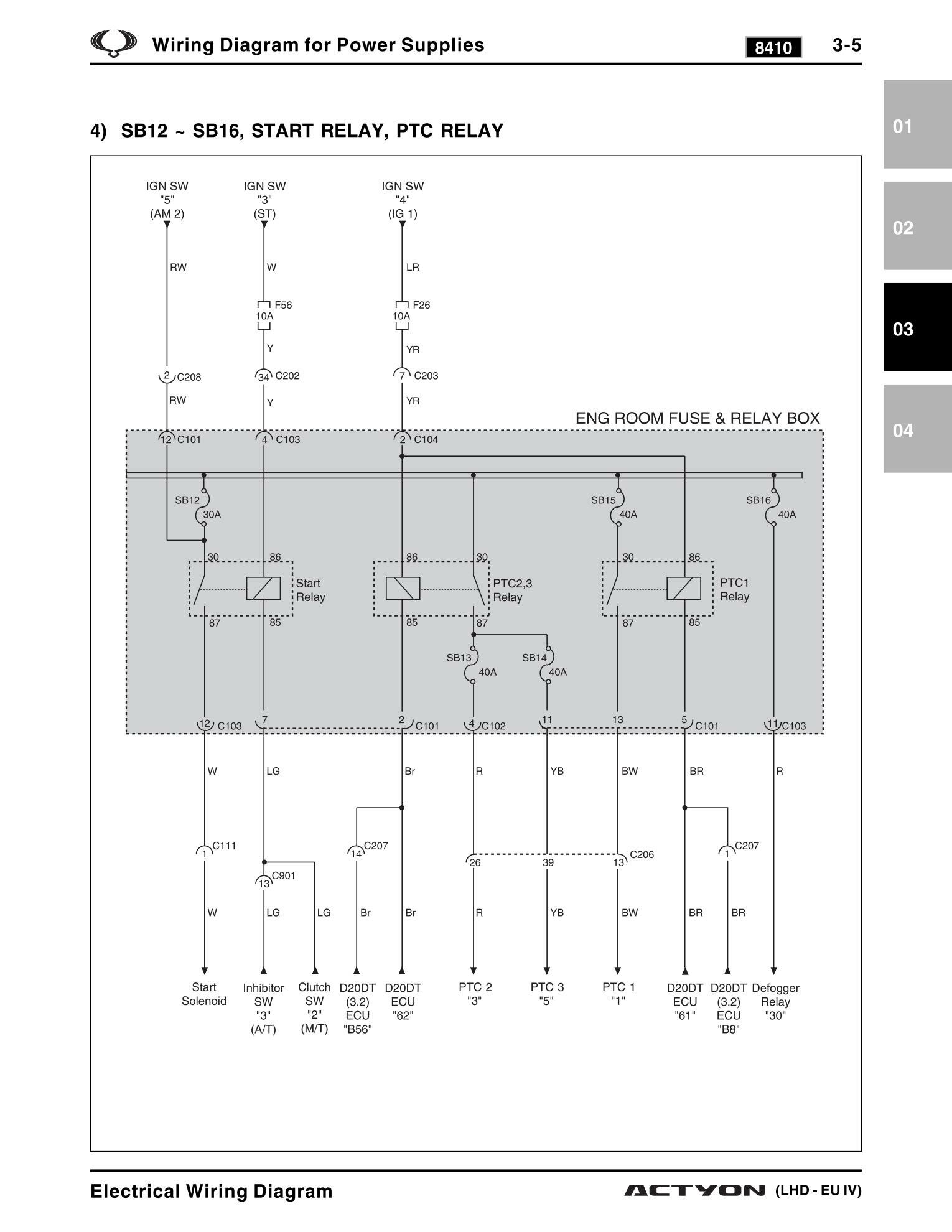

Реле запуска двигателя

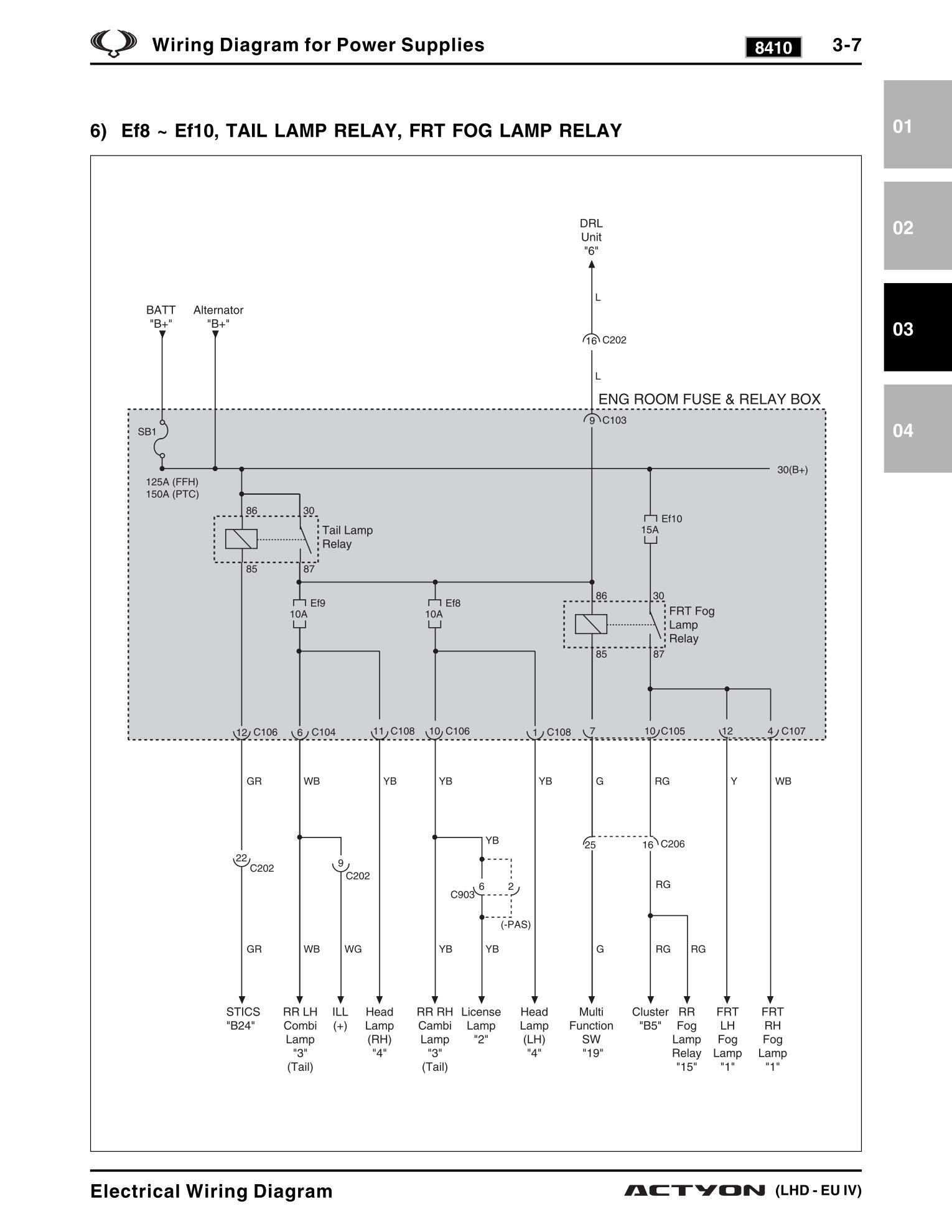

Реле коммутации ламп и фар автомобиля

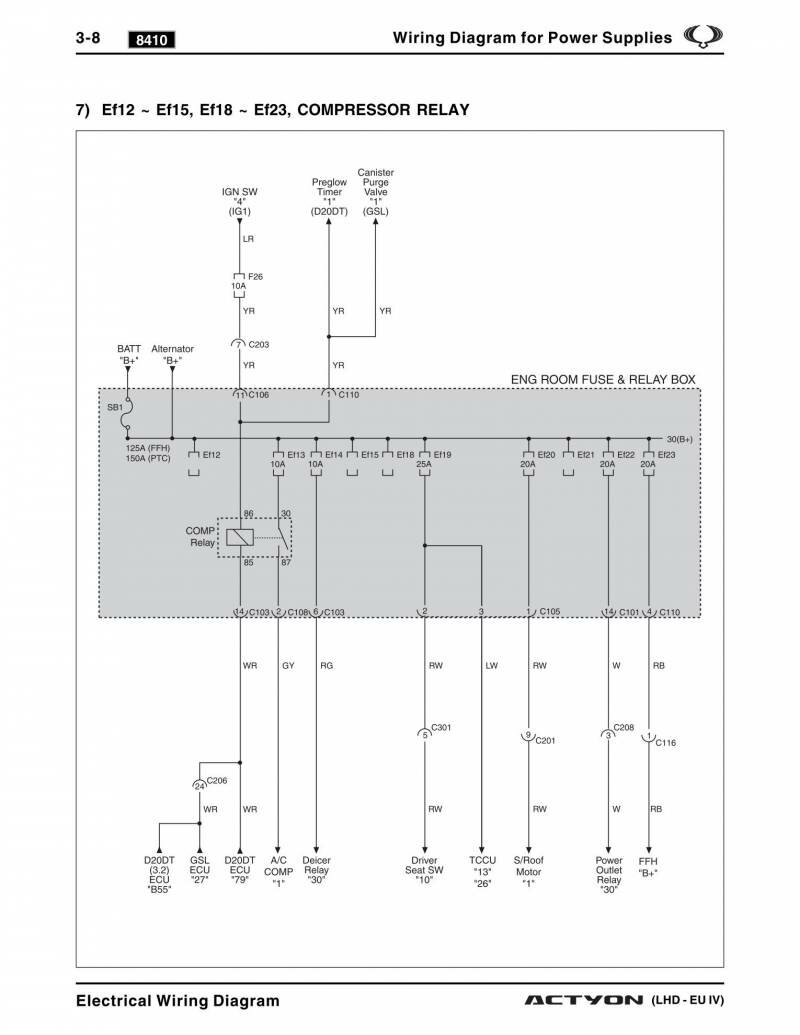

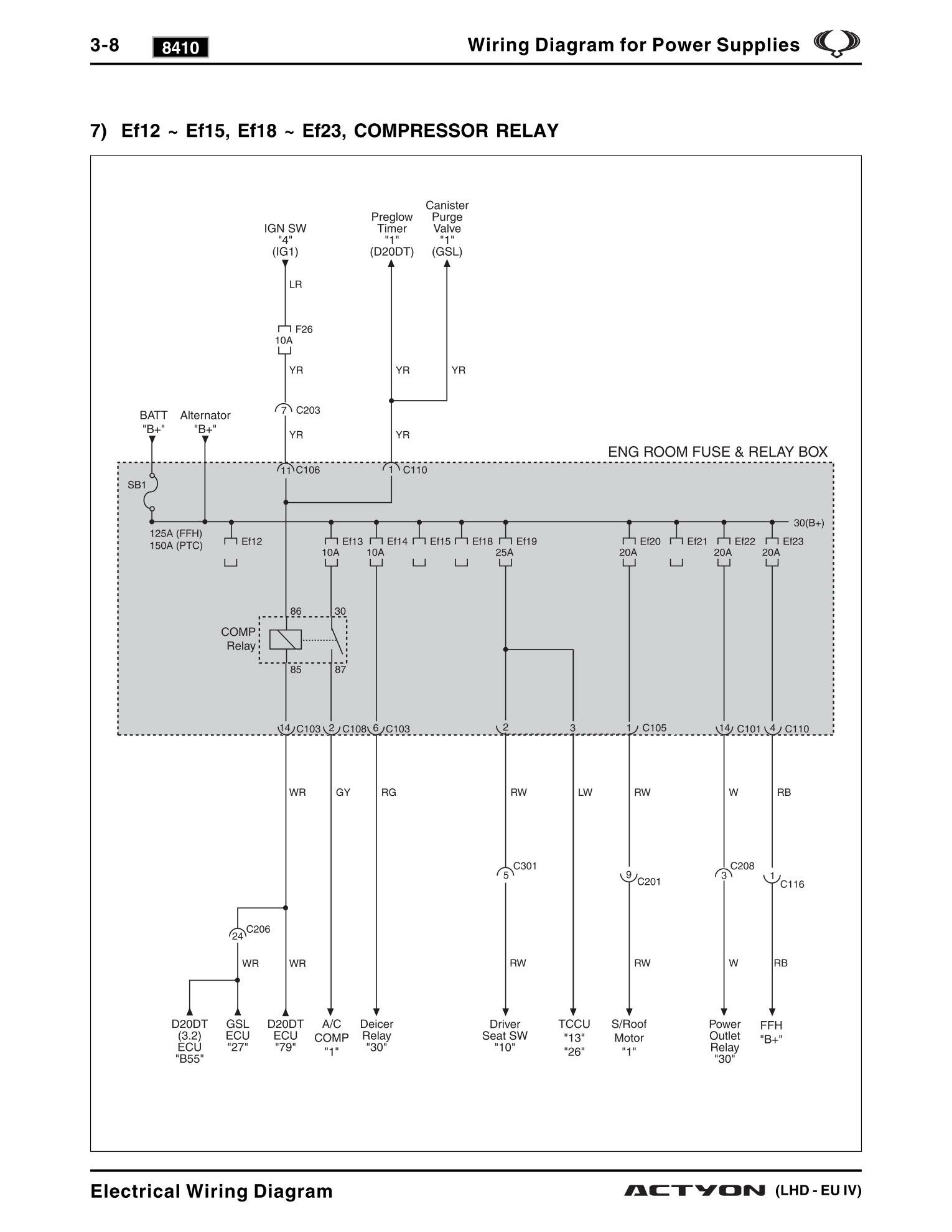

Схема подключения реле компрессора

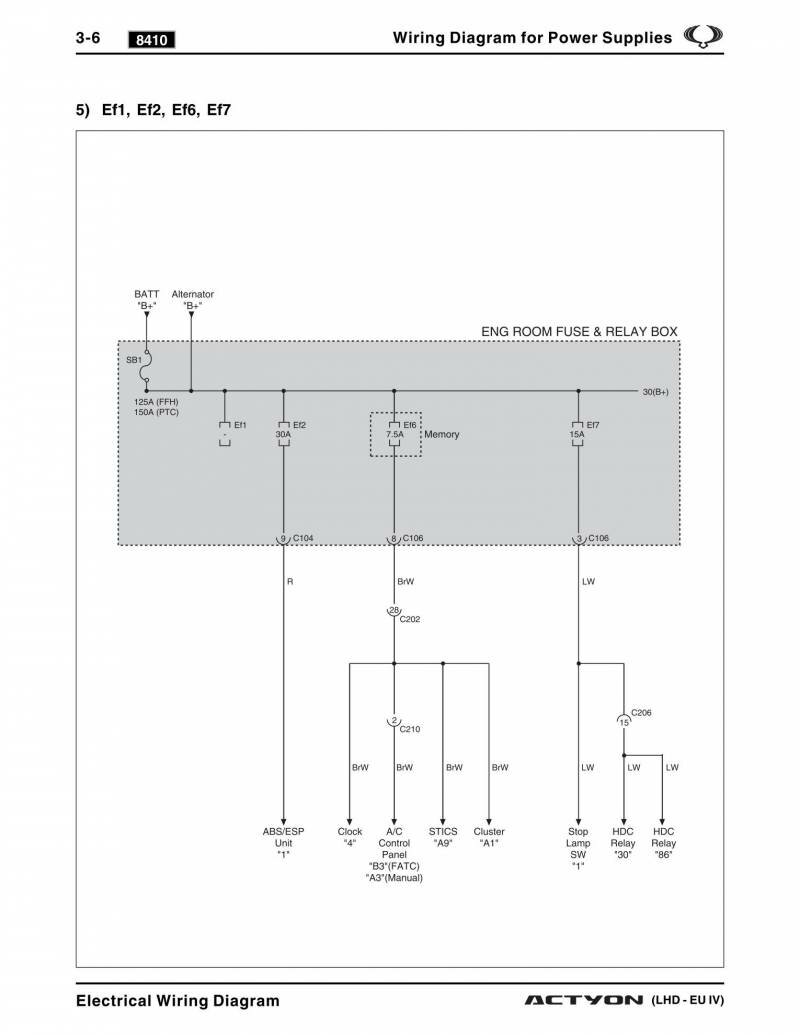

Остальные фрагменты схем с реле и переключателями, можно скачать в архиве:
Скачать схемы реле электрооборудования SsangYong Actyon
