Схемы принципиальные обслуживания, проверки на исправность и ремонта электрооборудования легкового автомобиля Ssang Yong Actyon - первая часть. Здесь приведён узел блока предохранителей с реле, на котором обозначены потребители энергии и значения номиналов соответствующих предохранителей. Подходят для самостоятельного ремонта электроники и проводки авто SsangYong Actyon. Предоставляются материалы бесплатно, при условии их просмотра на сайте. Все схемы в хорошем качестве. Для удобства работы, они показаны в уменьшенном виде - увеличение делается по клику. Следующая часть сборника тут.
Схемы электрооборудования SsangYong Actyon

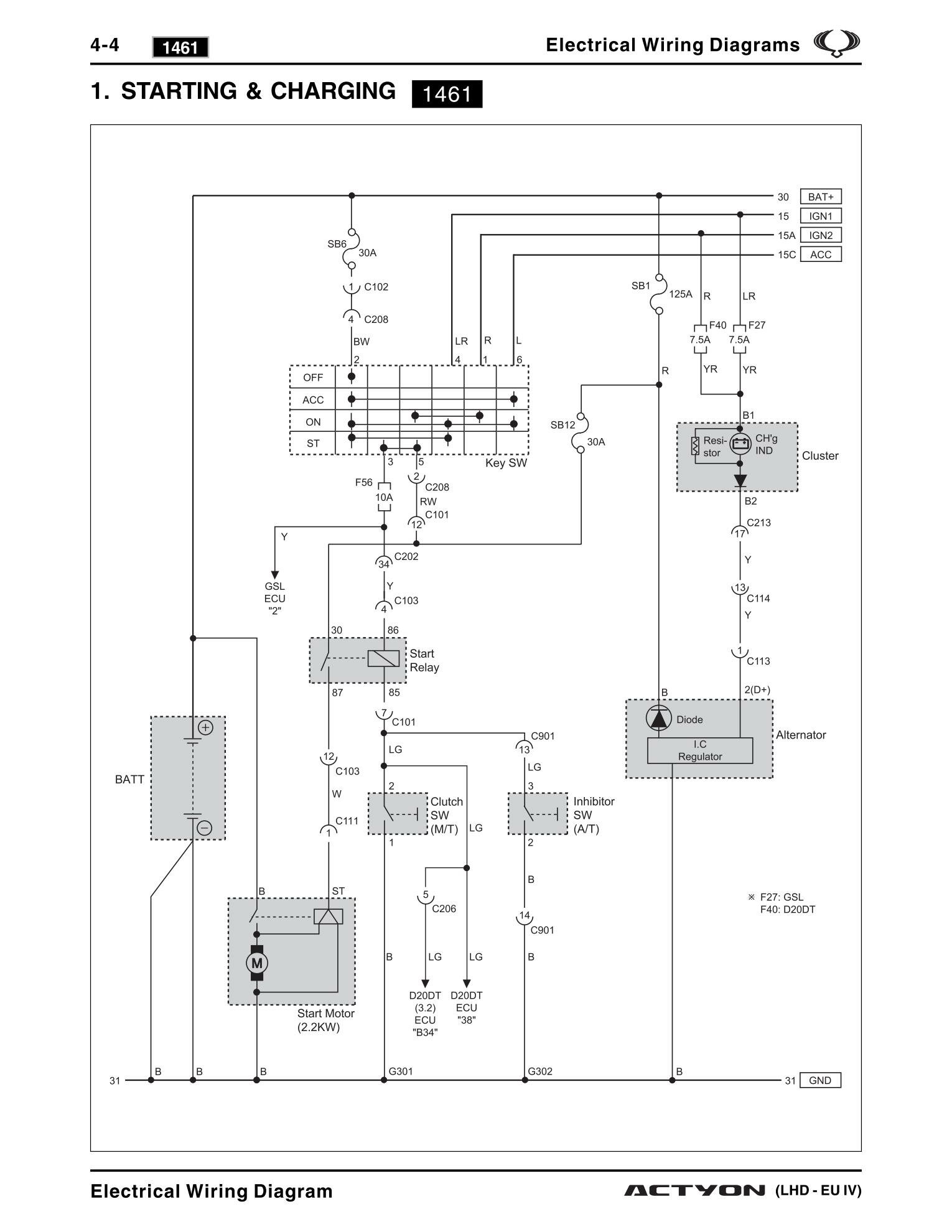

Схема модуля зарядки и запуска авто

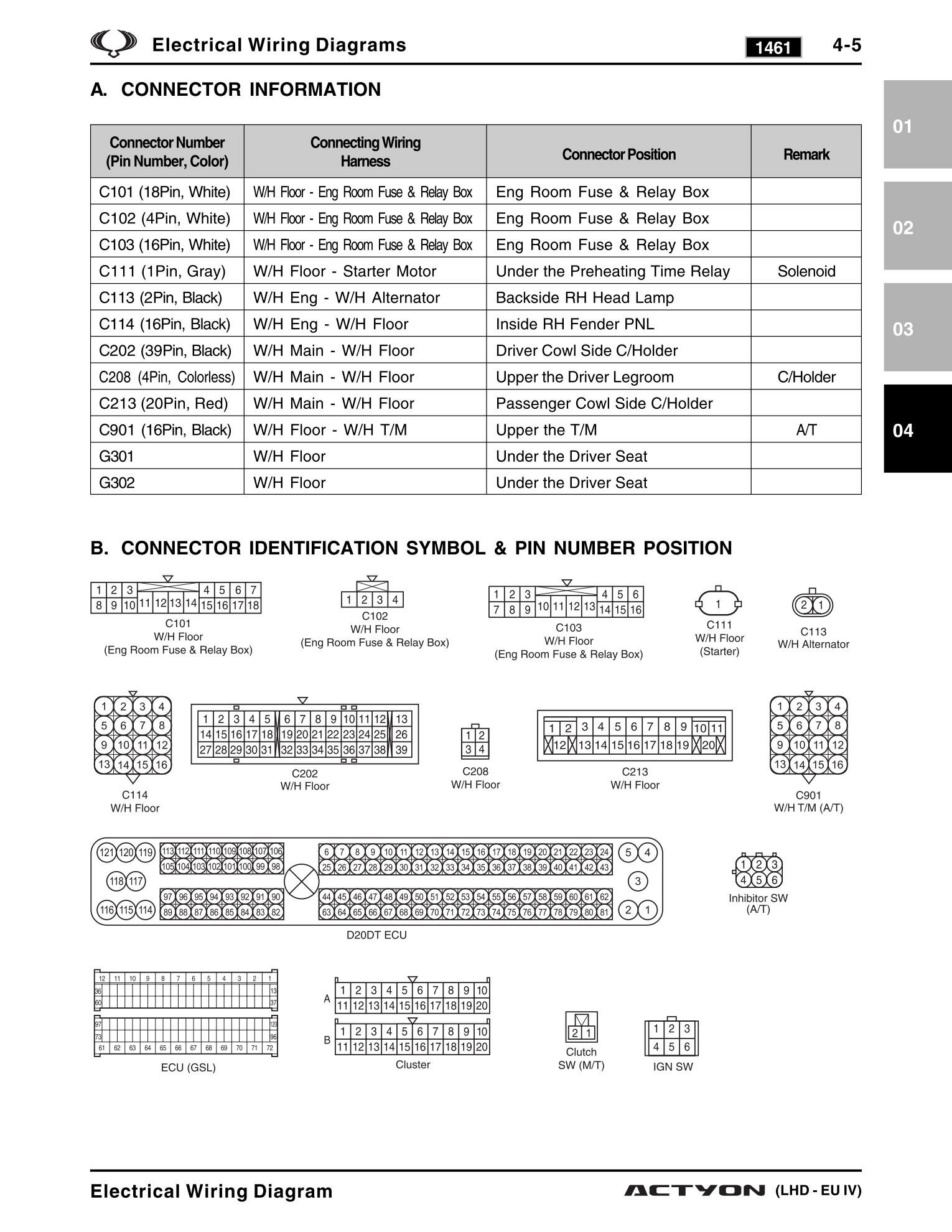

Схема модуля зарядки и запуска авто - соединения

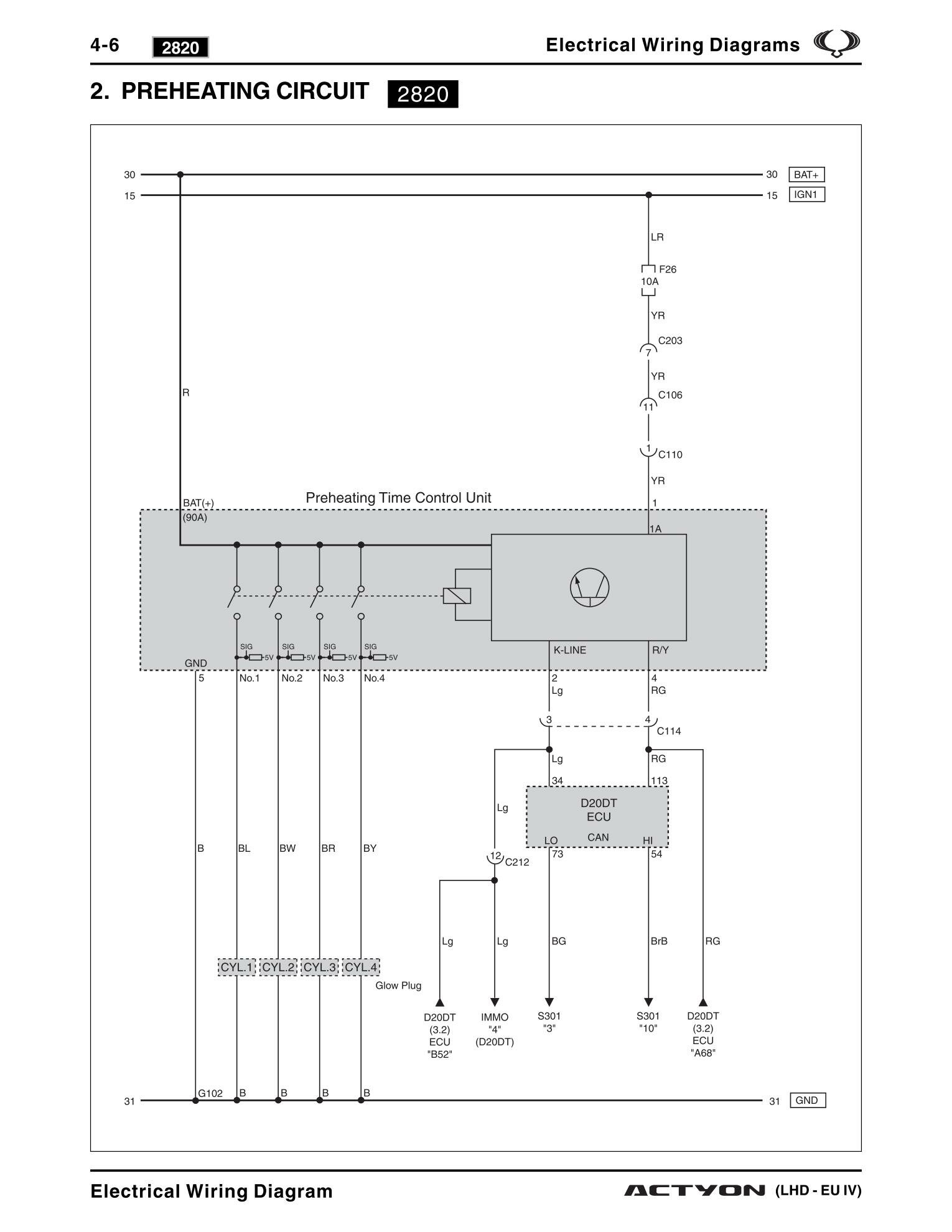

Предстартовый подогрев двигателя

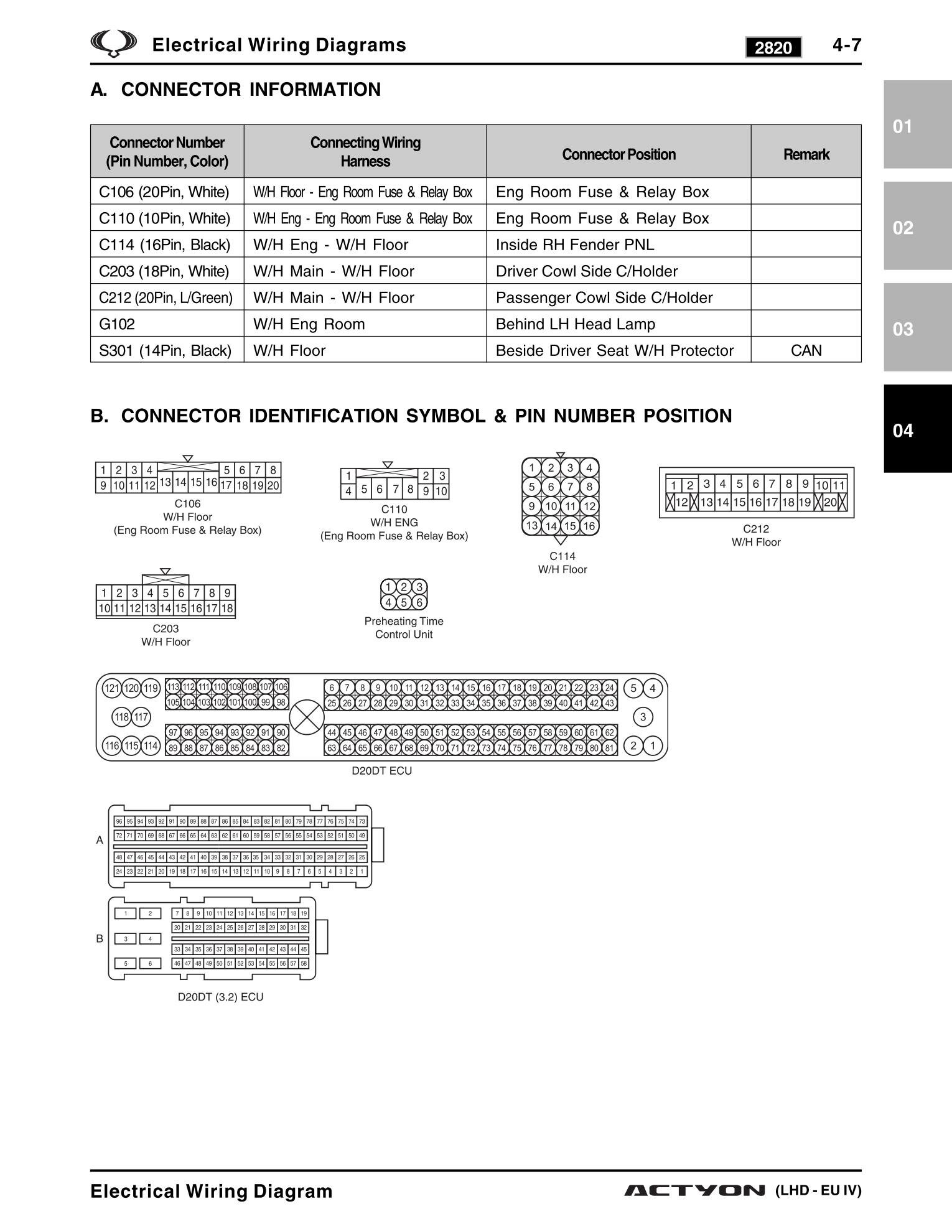

Предстартовый подогрев двигателя - соединения

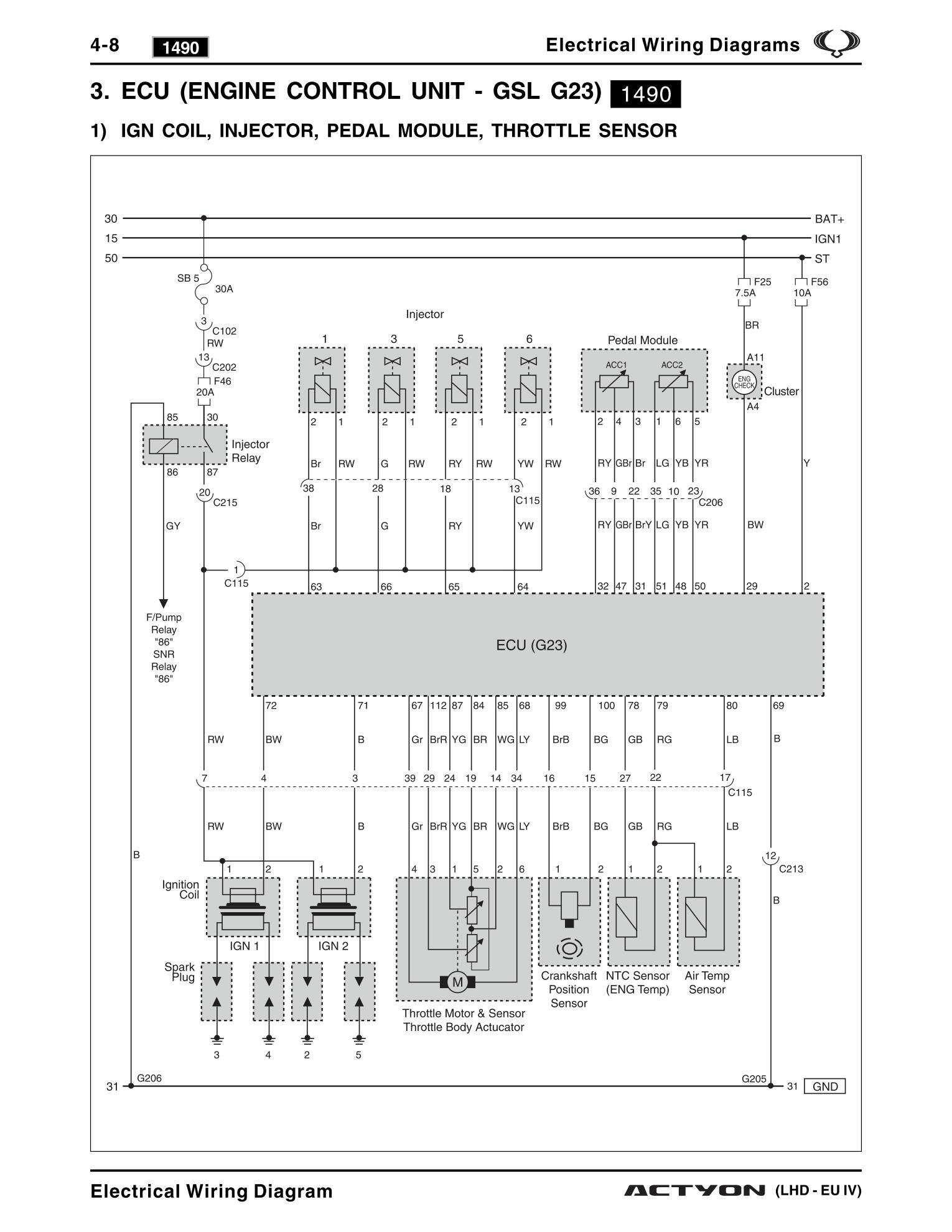

Схема модуля управления двигателем Ssang Yong Actyon

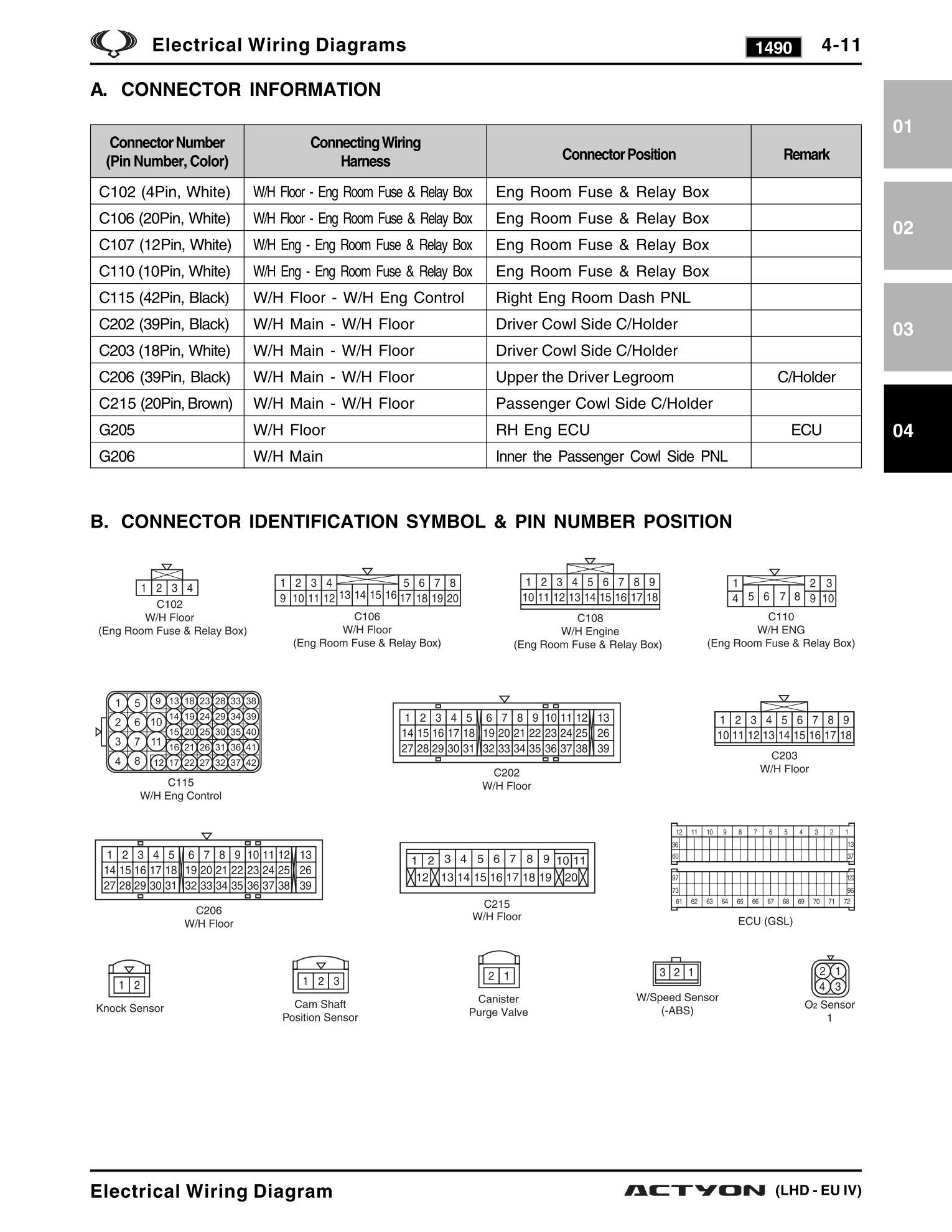

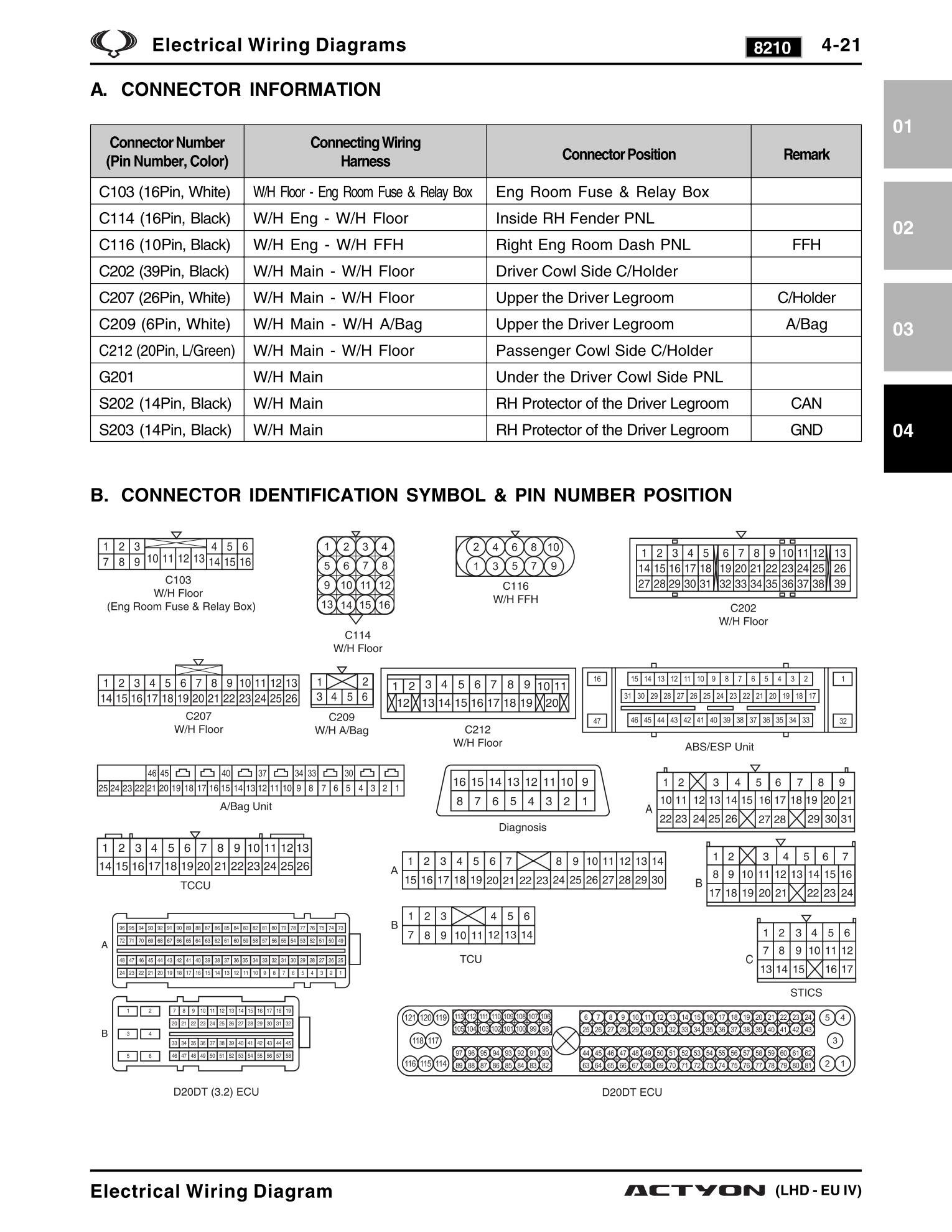

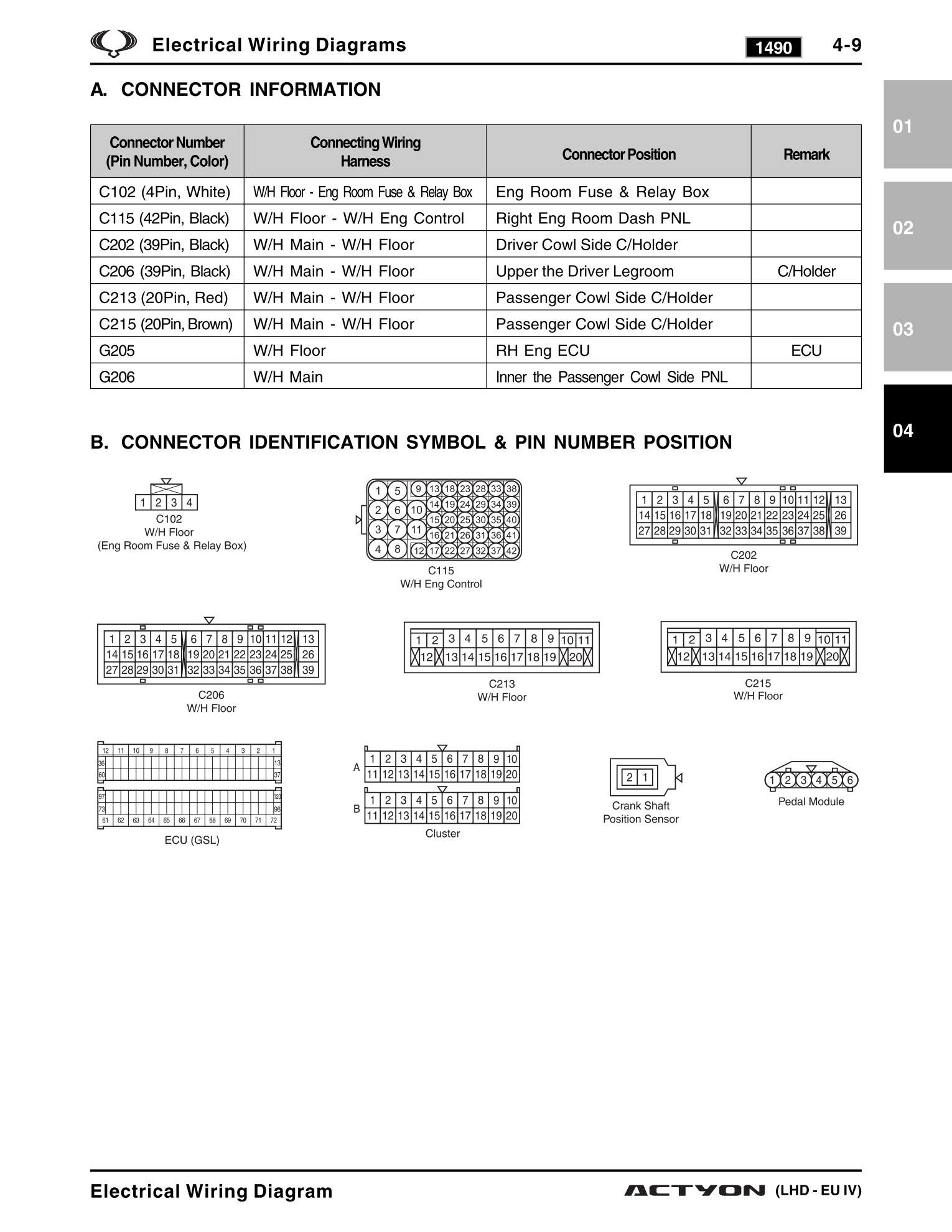

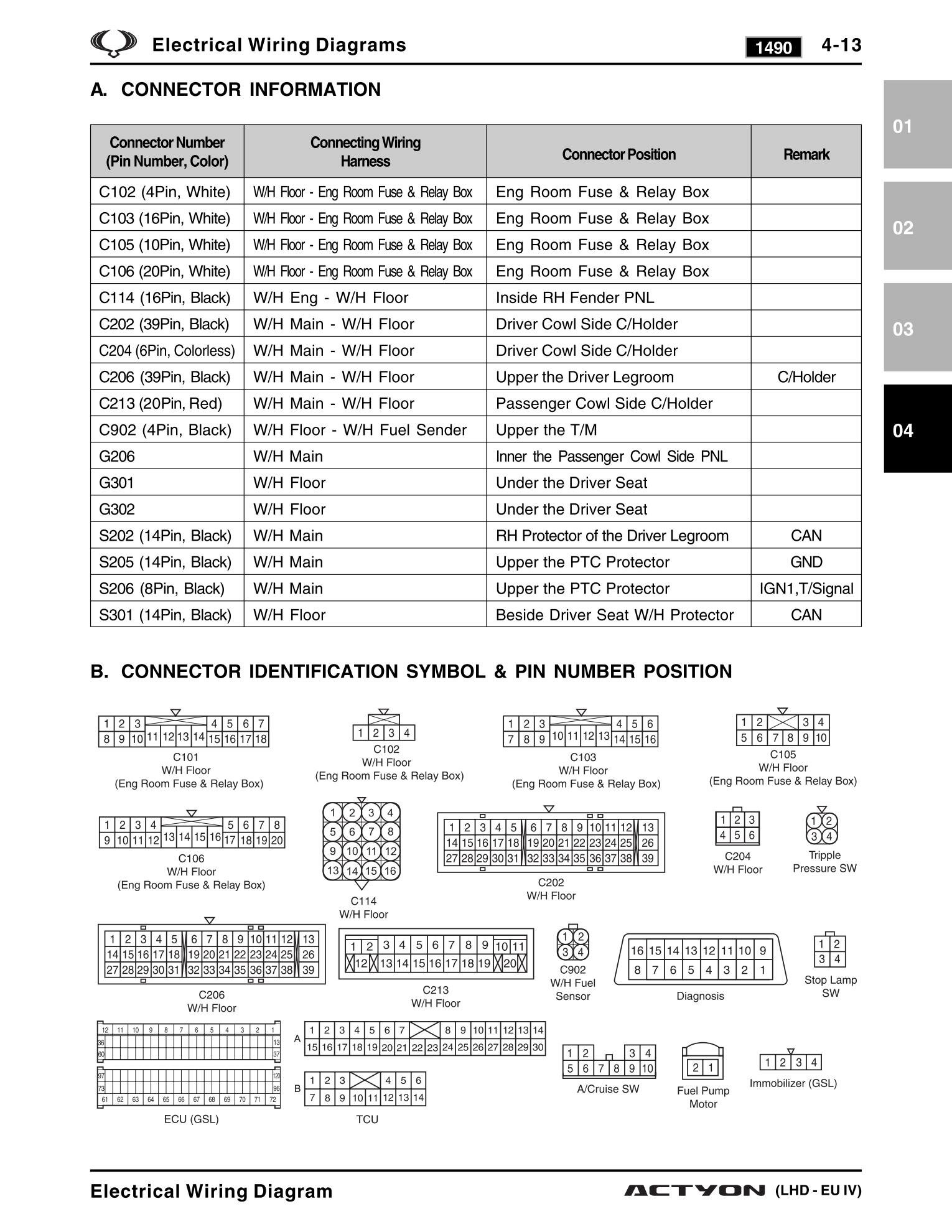

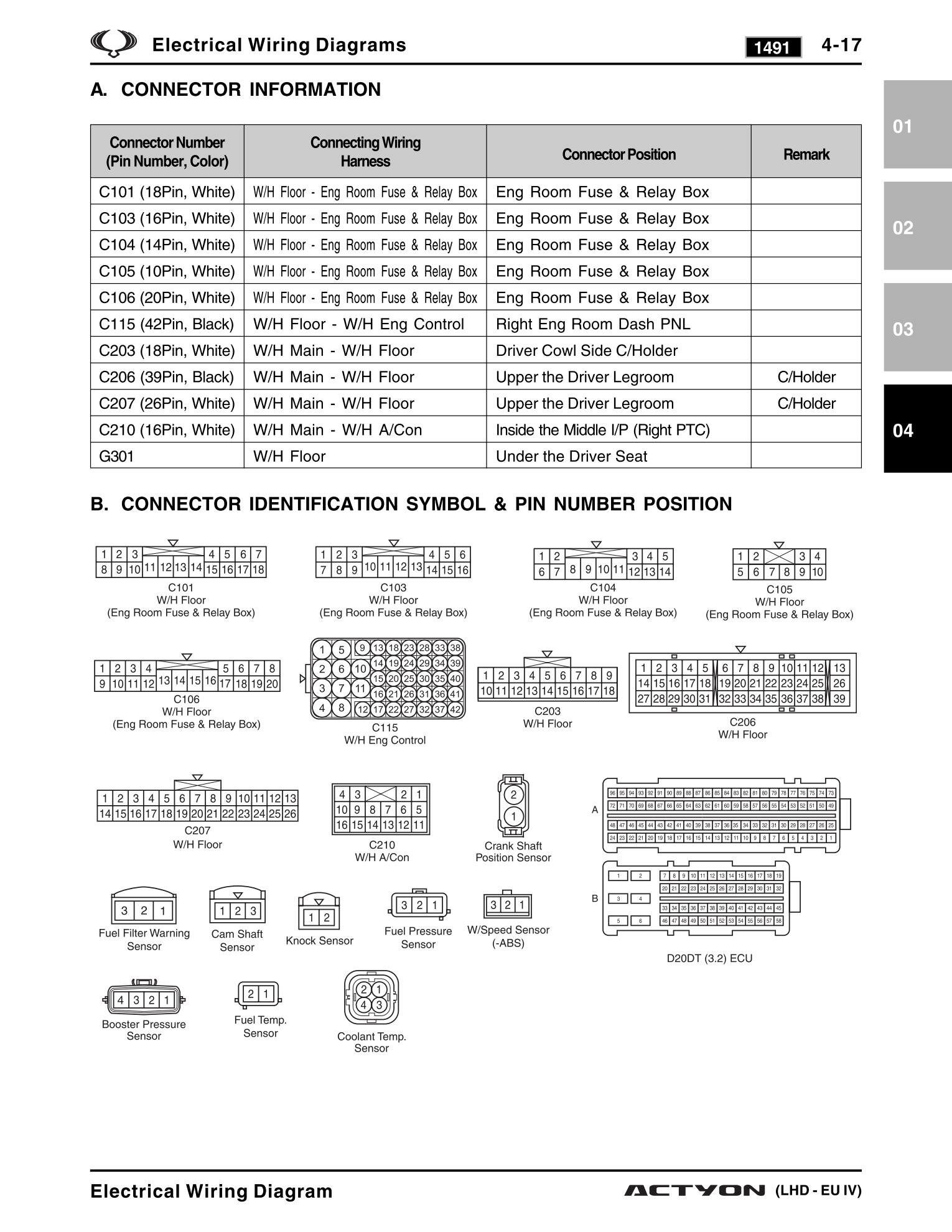

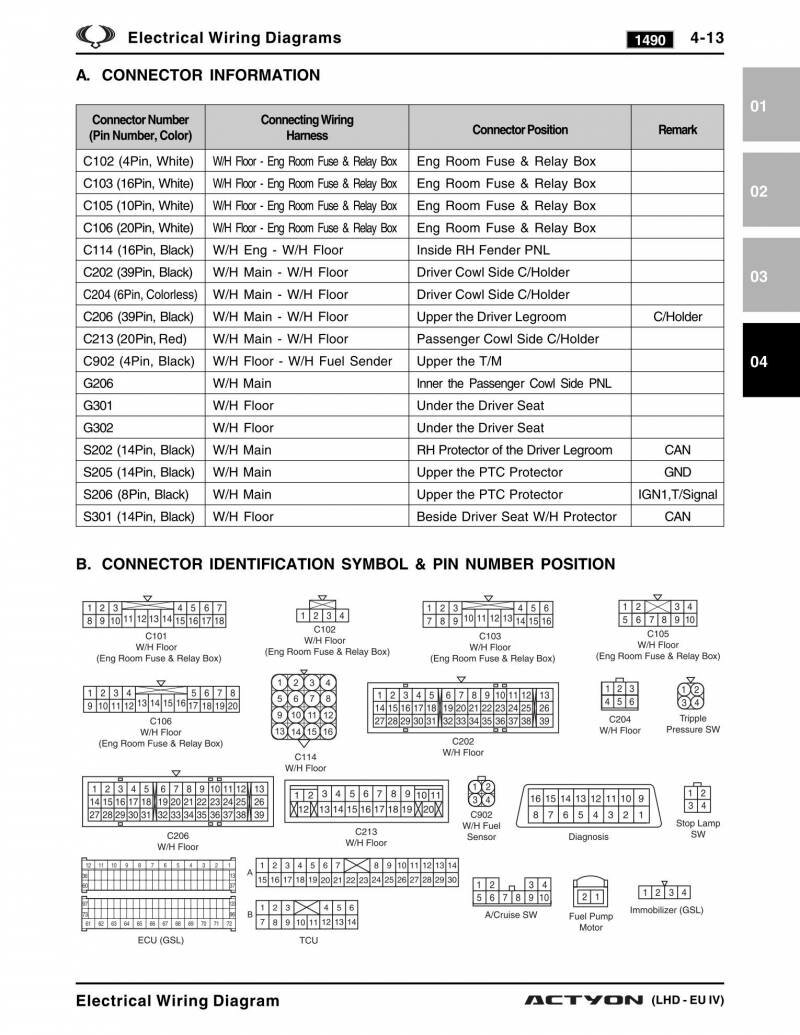

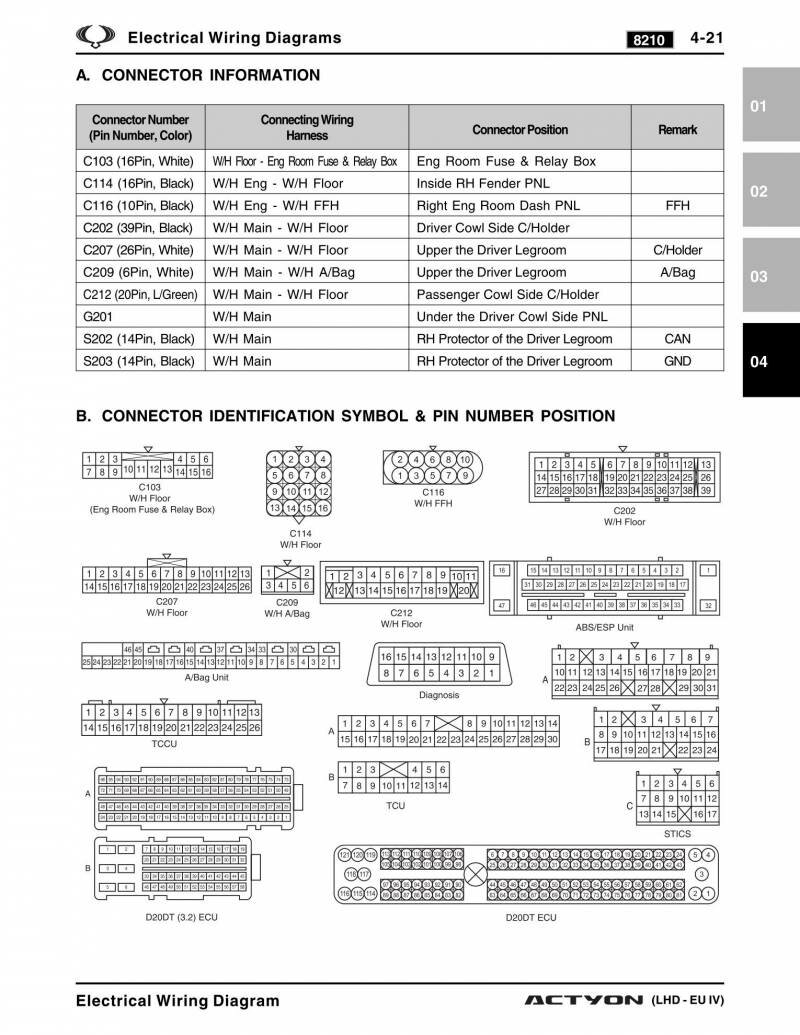

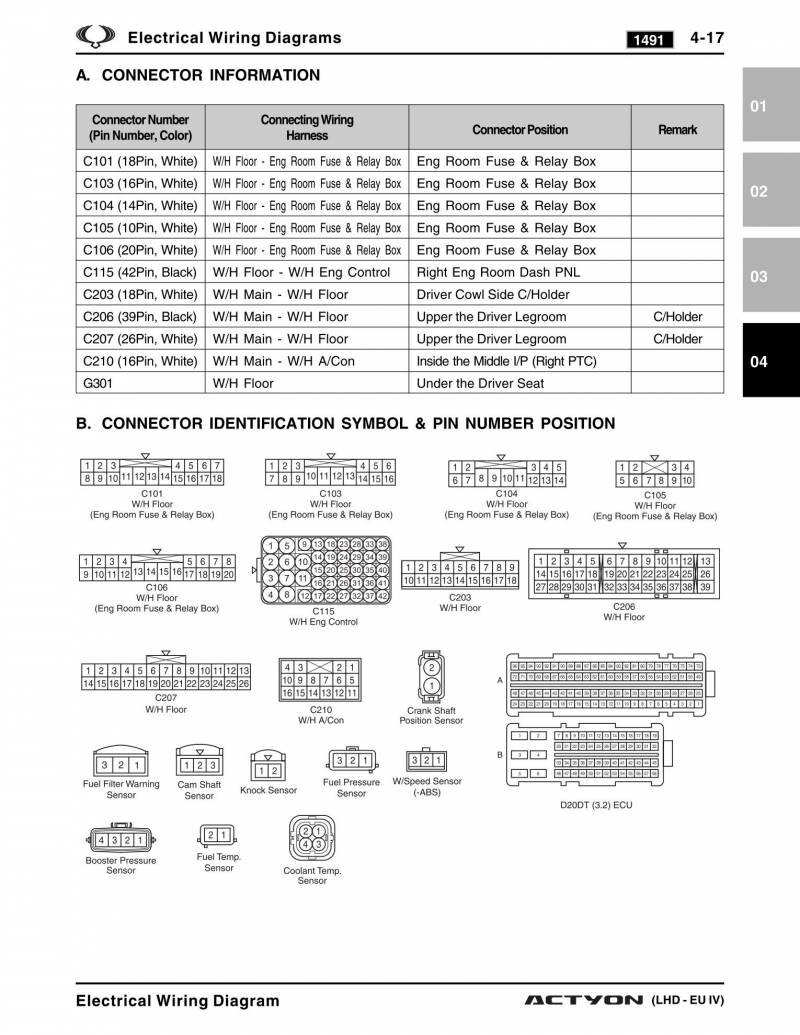

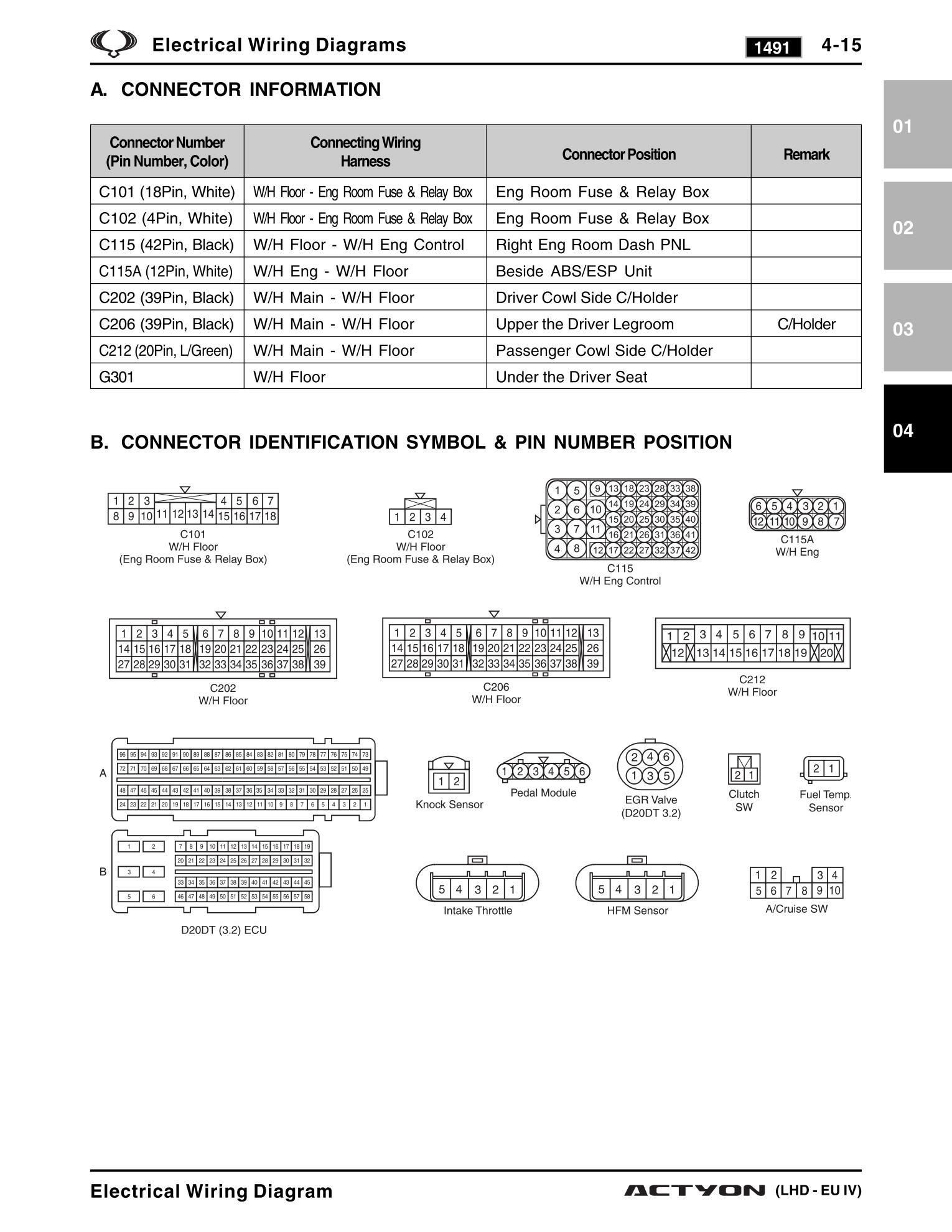

Разъёмы модуля

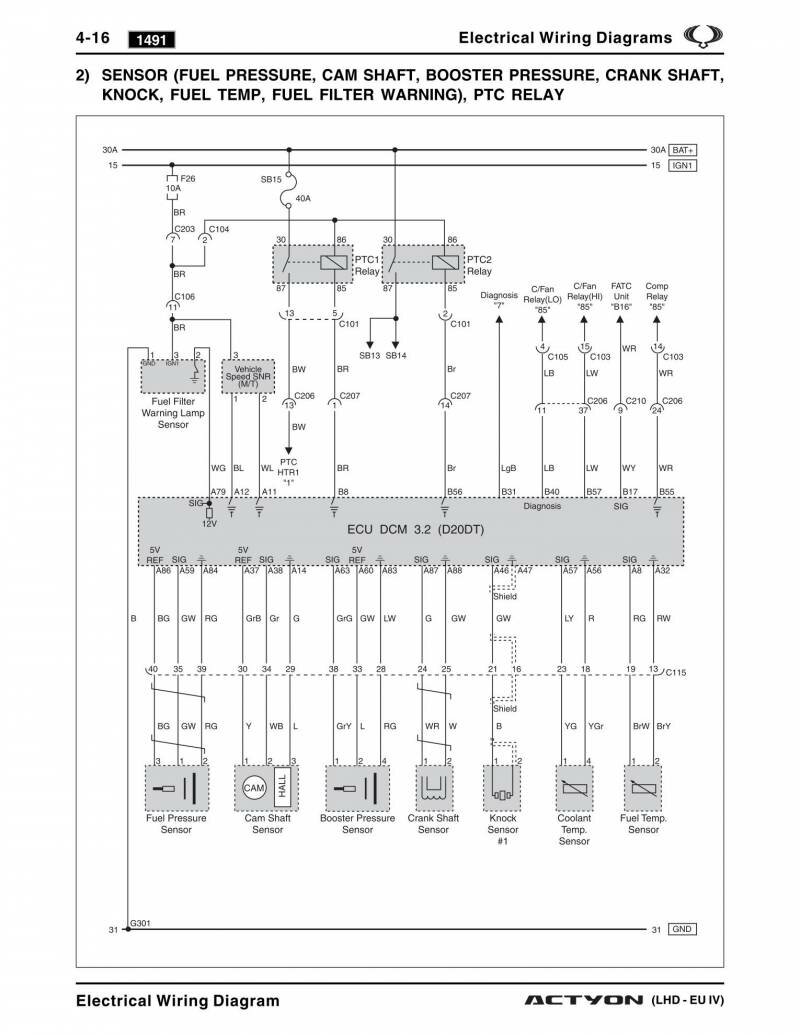

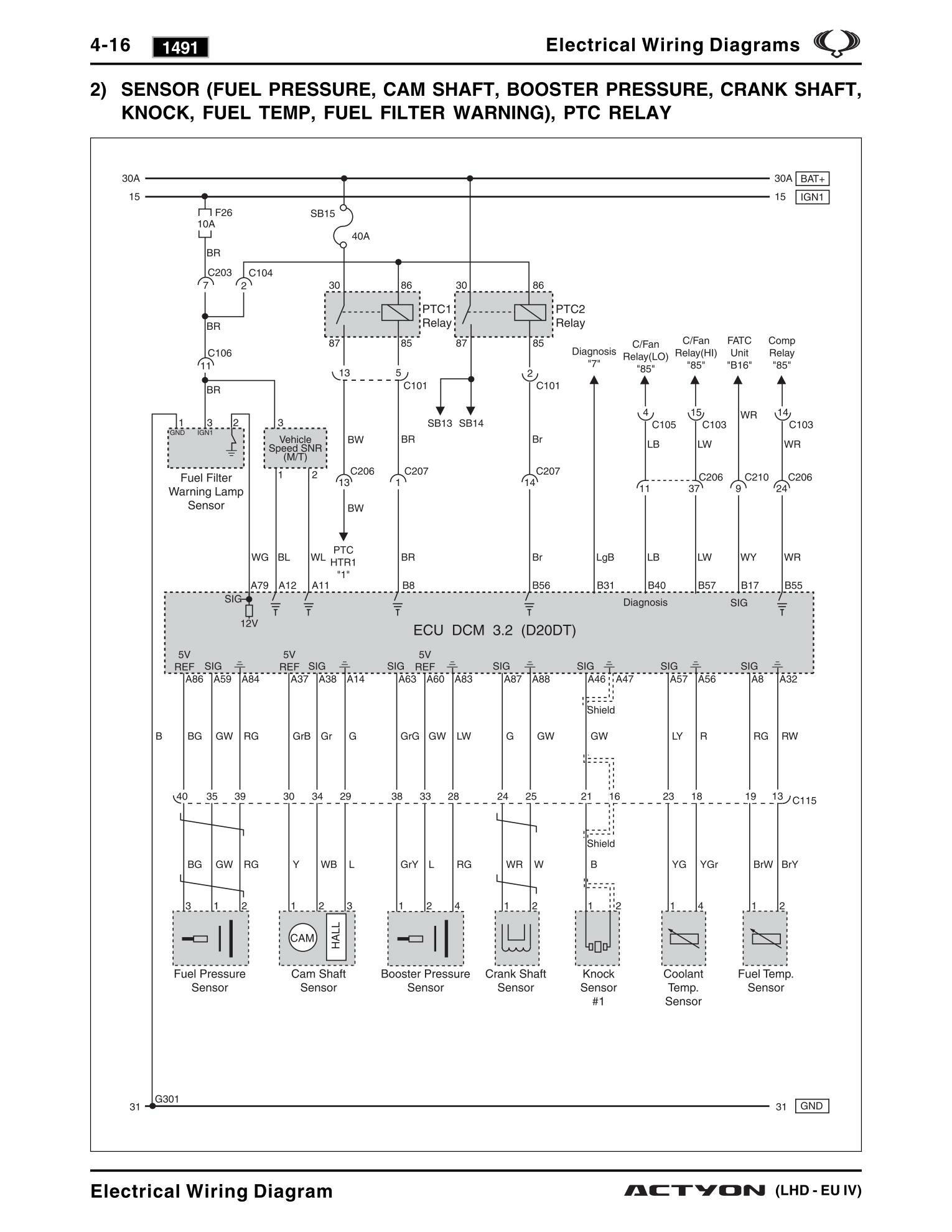

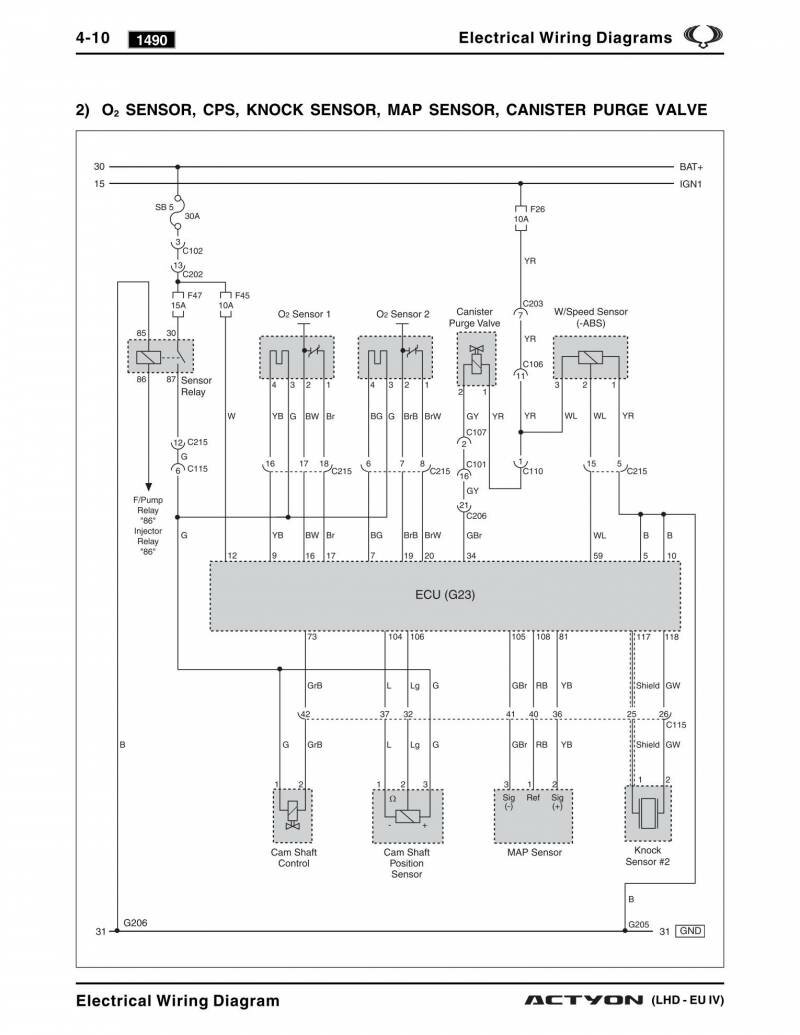

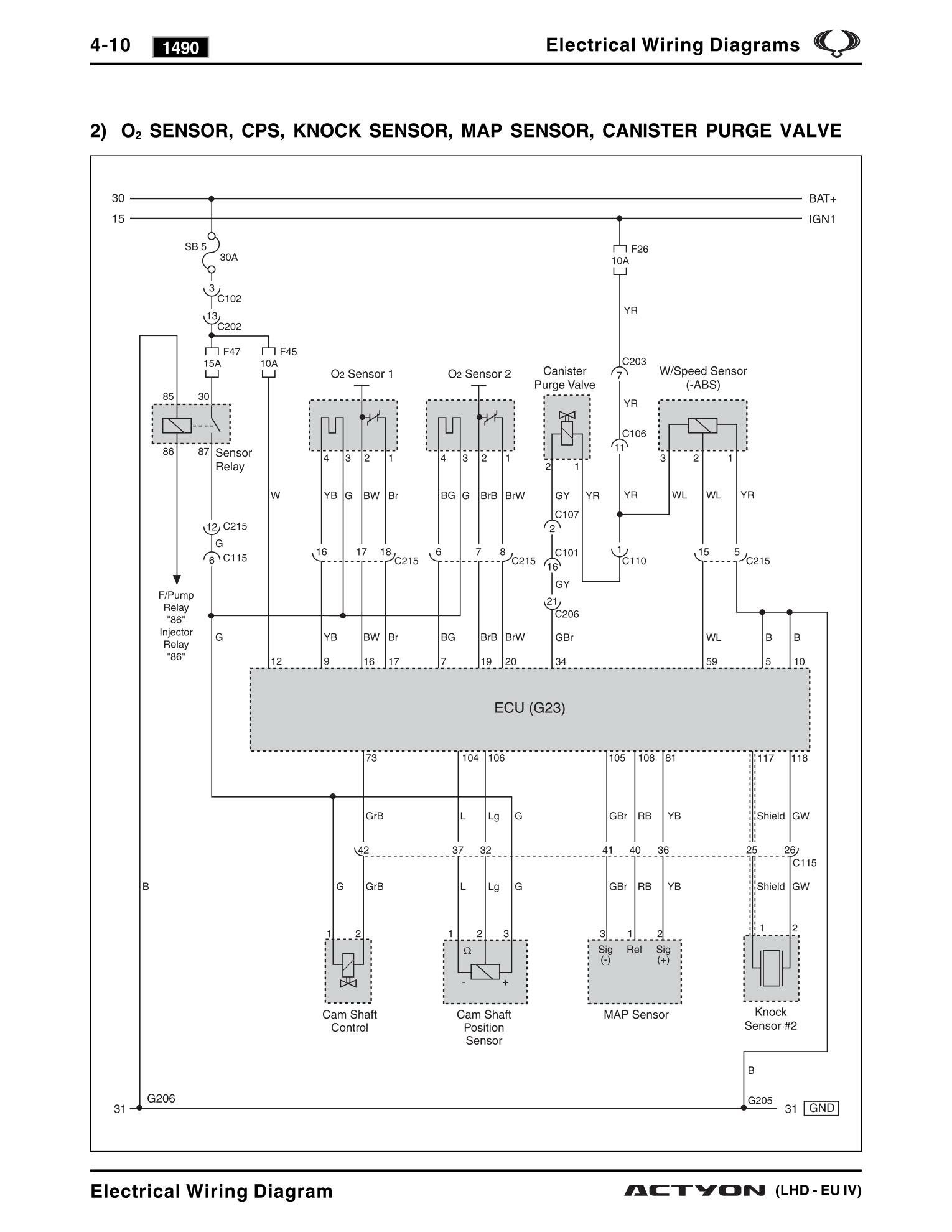

Датчики, сенсоры и клапаны - подключение

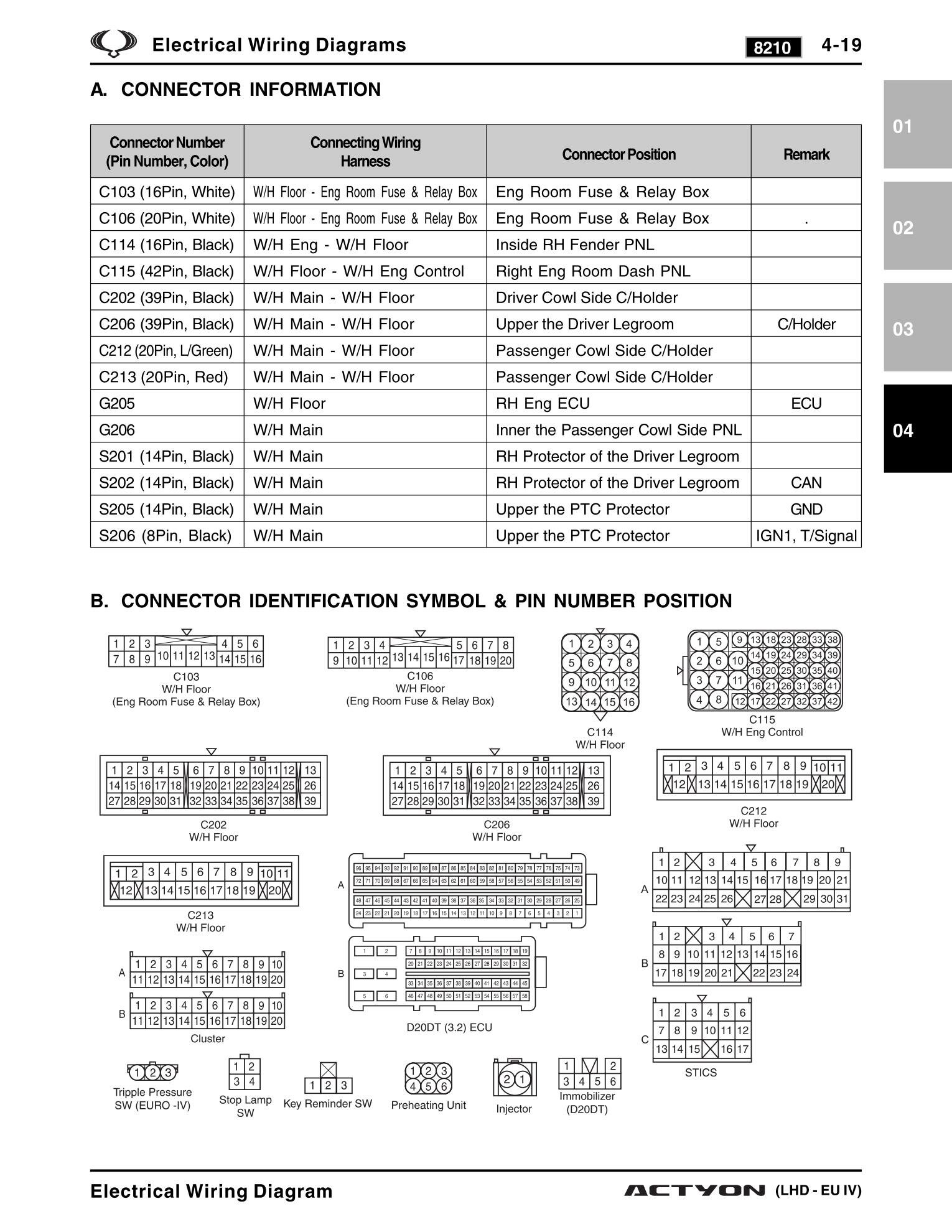

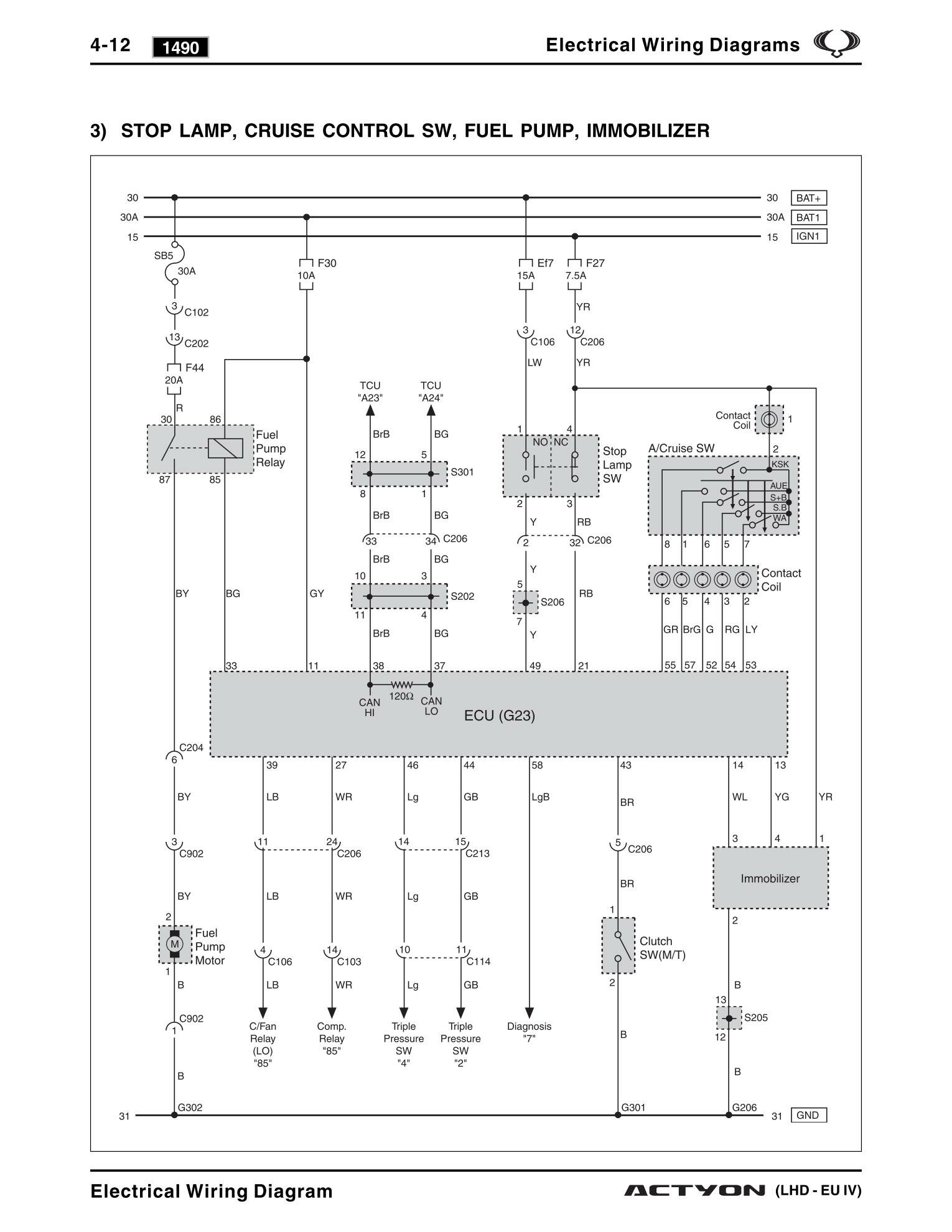

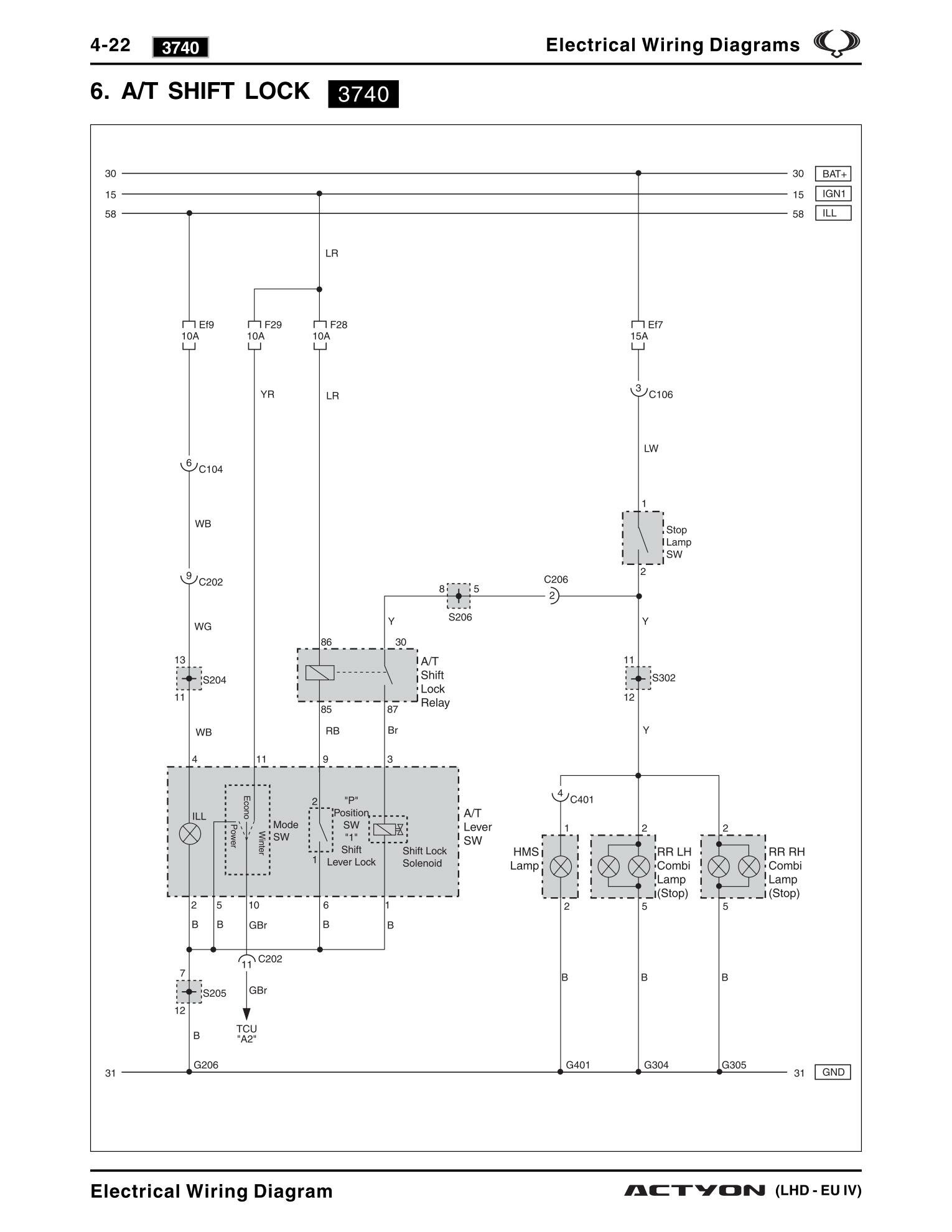

Схема иммобилайзера, круиз-контроля и ламп стоп-сигналов авто

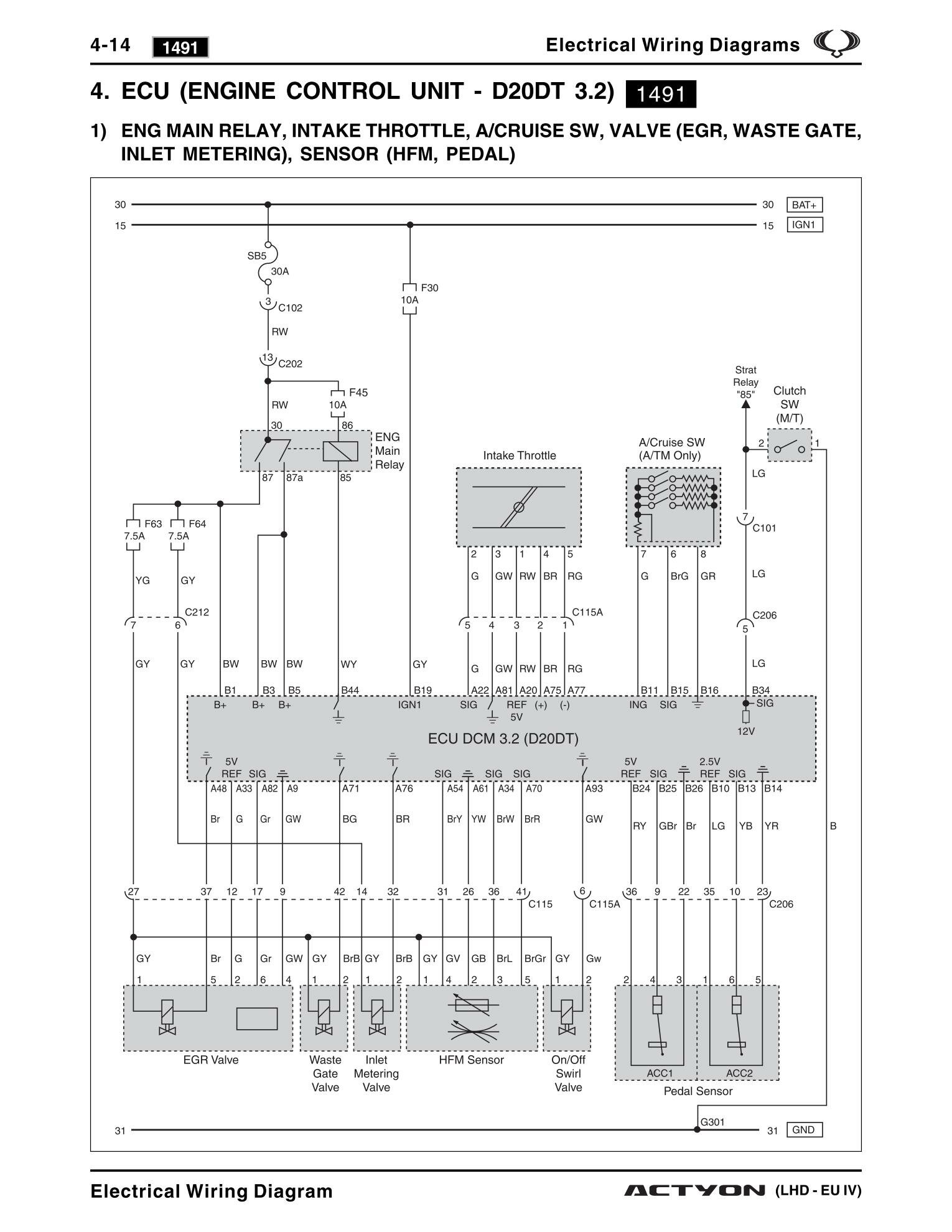

Блок управления двигателем авто D20DT 3,2
Датчик температуры, топливный фильтр и т.д.

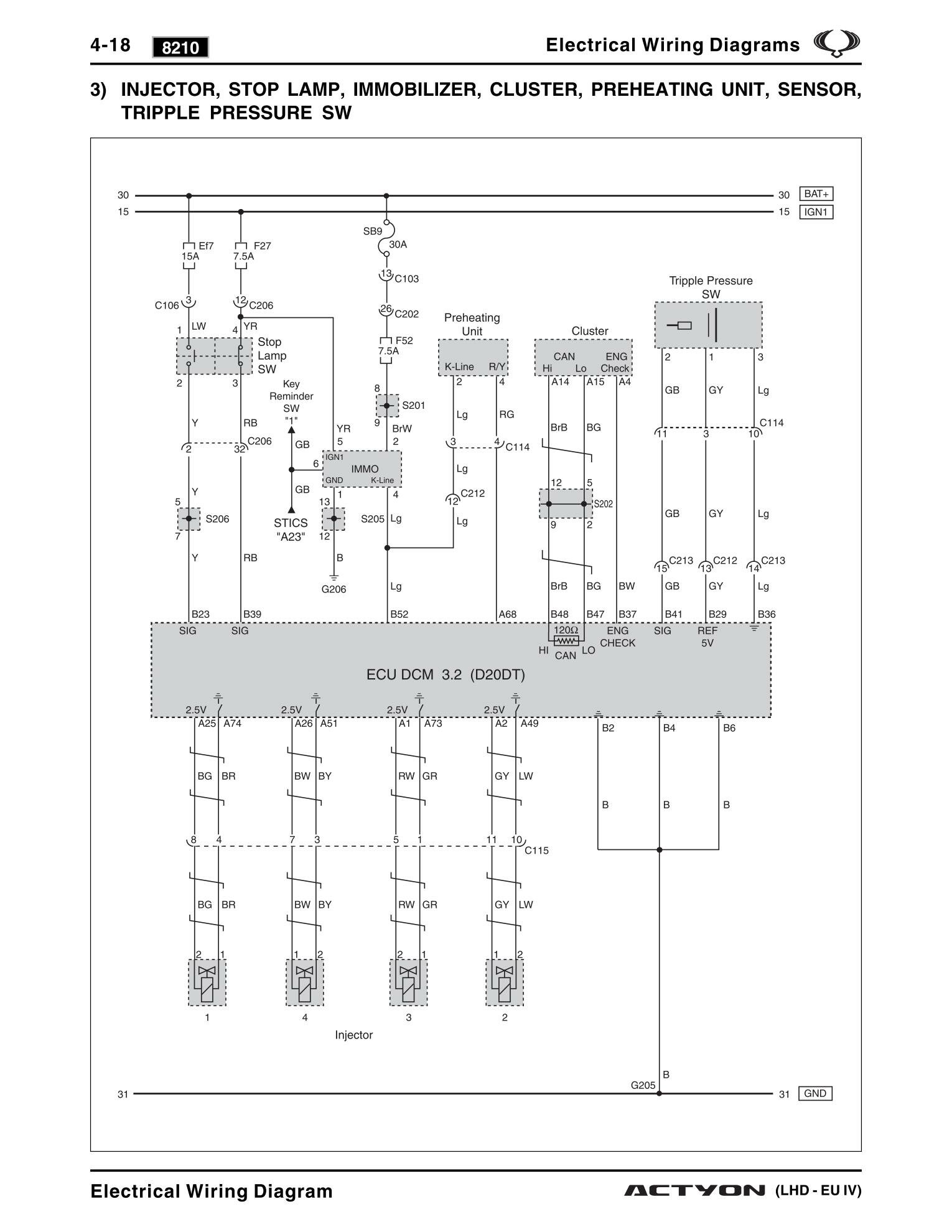

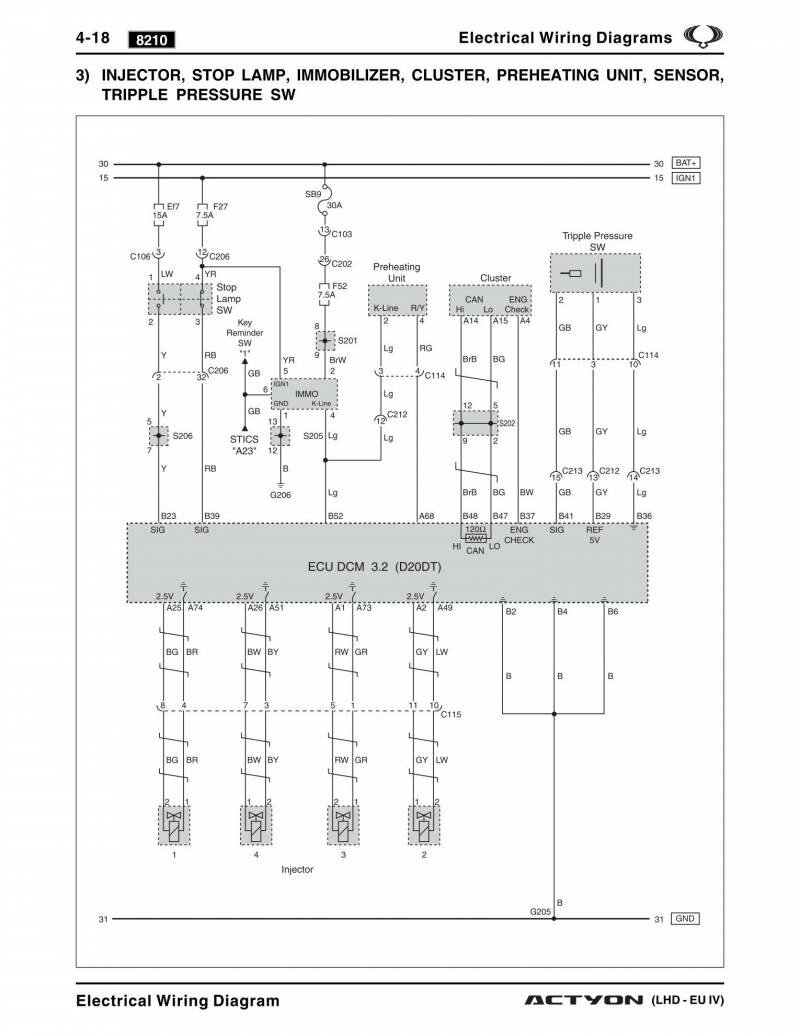

Инжектор и иммобилайзер - схема Ssang Yong Actyon

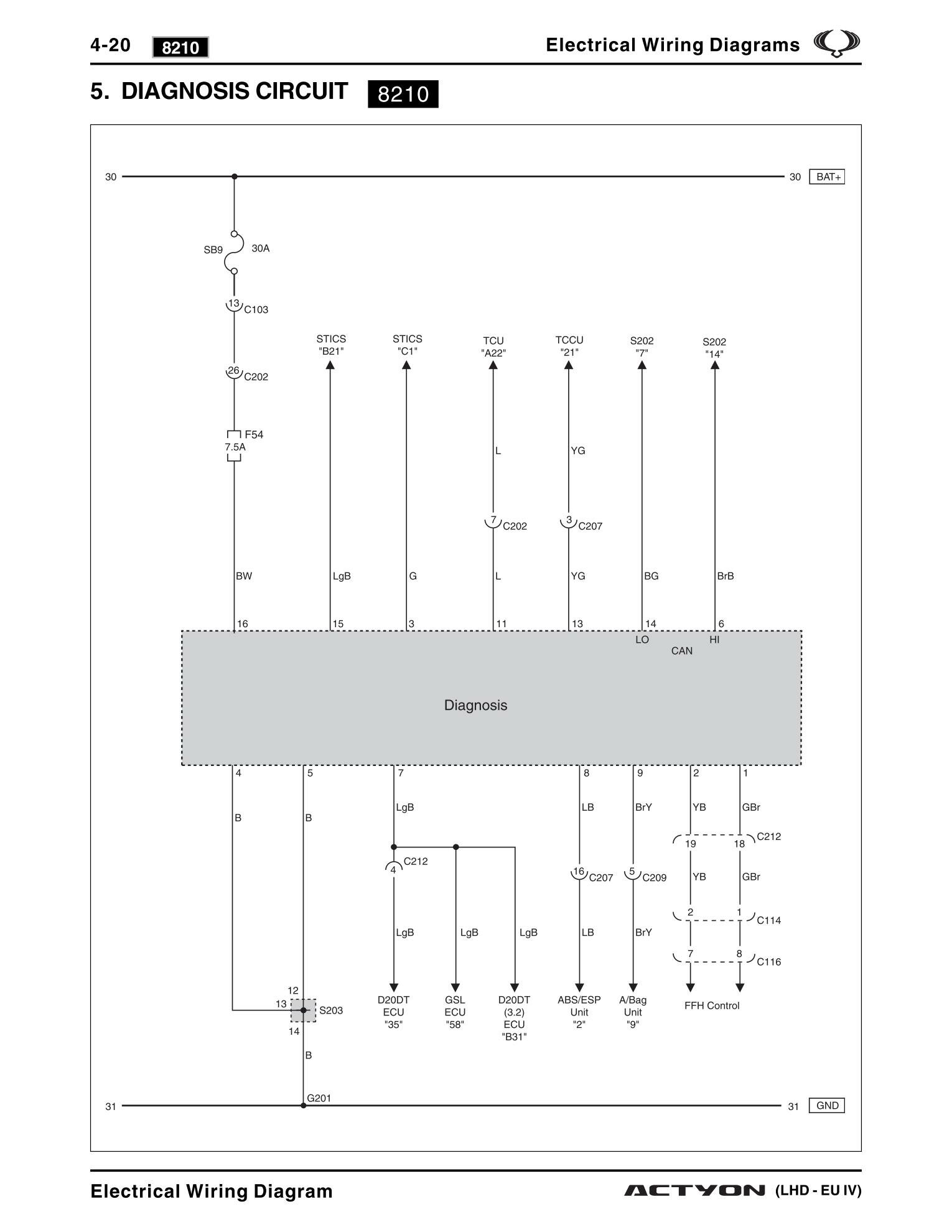

Электрическая схема блока диагностики, в т.ч. разъём

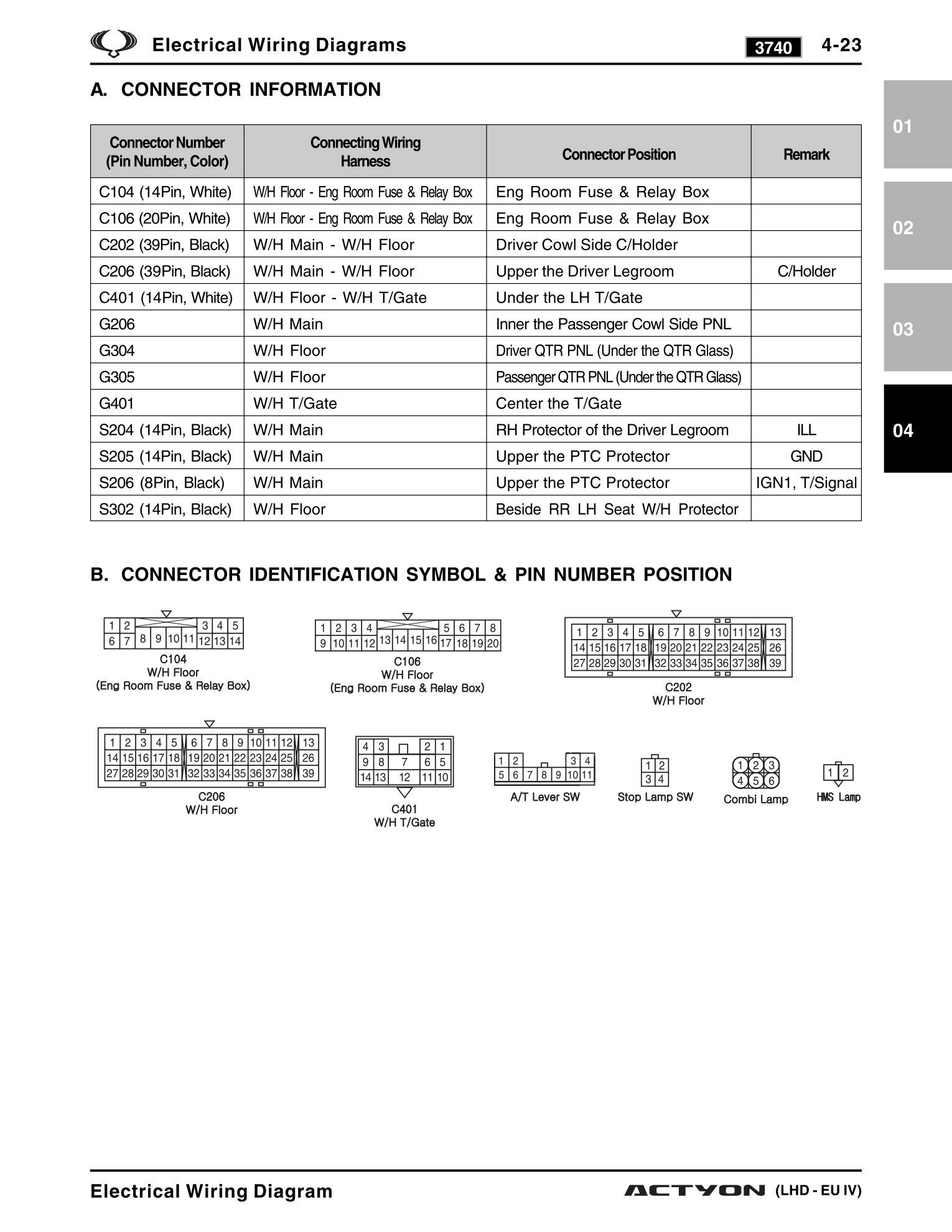

Центральный замок автомобиля - подключение
Некоторые другие модули электроники двигателя - скачать
