Схемы принципиальные для ремонта электрооборудования легкового автомобиля Ssang Yong Рекстон - вторая часть. Приведён узел блока предохранителей с реле, на котором обозначены потребители энергии и значения номиналов соответствующих предохранителей. Подходят для самостоятельного ремонта электроники и проводки авто SsangYong Рекстон. Предоставляются материалы бесплатно, при условии их просмотра на сайте. Все схемы полностью на русском языке и в хорошем качестве. Для удобства работы, они показаны в уменьшенном виде - увеличение делается по клику. Начало сборника размещено тут.
Электрические схемы Ssang Yong Рекстон

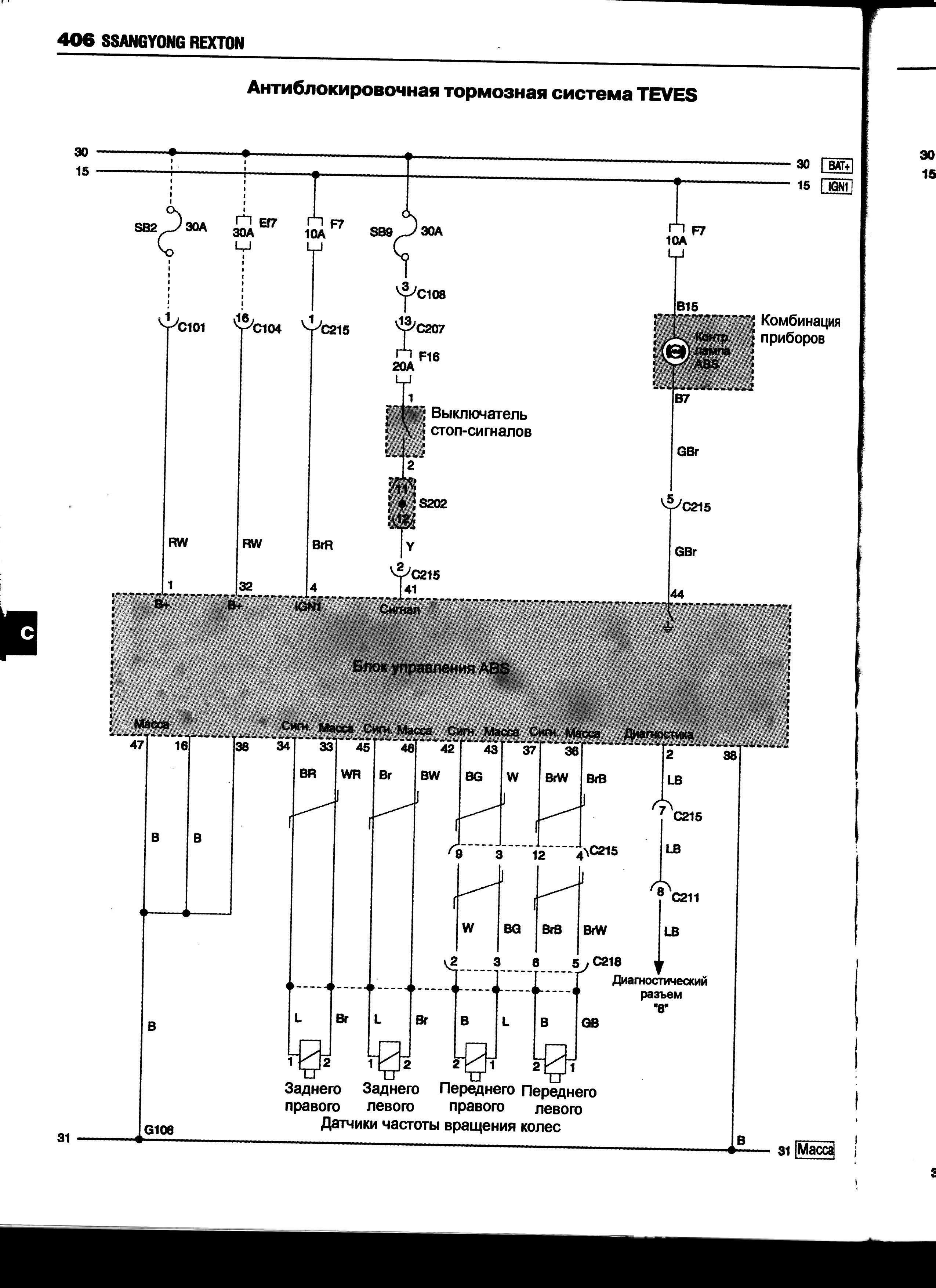

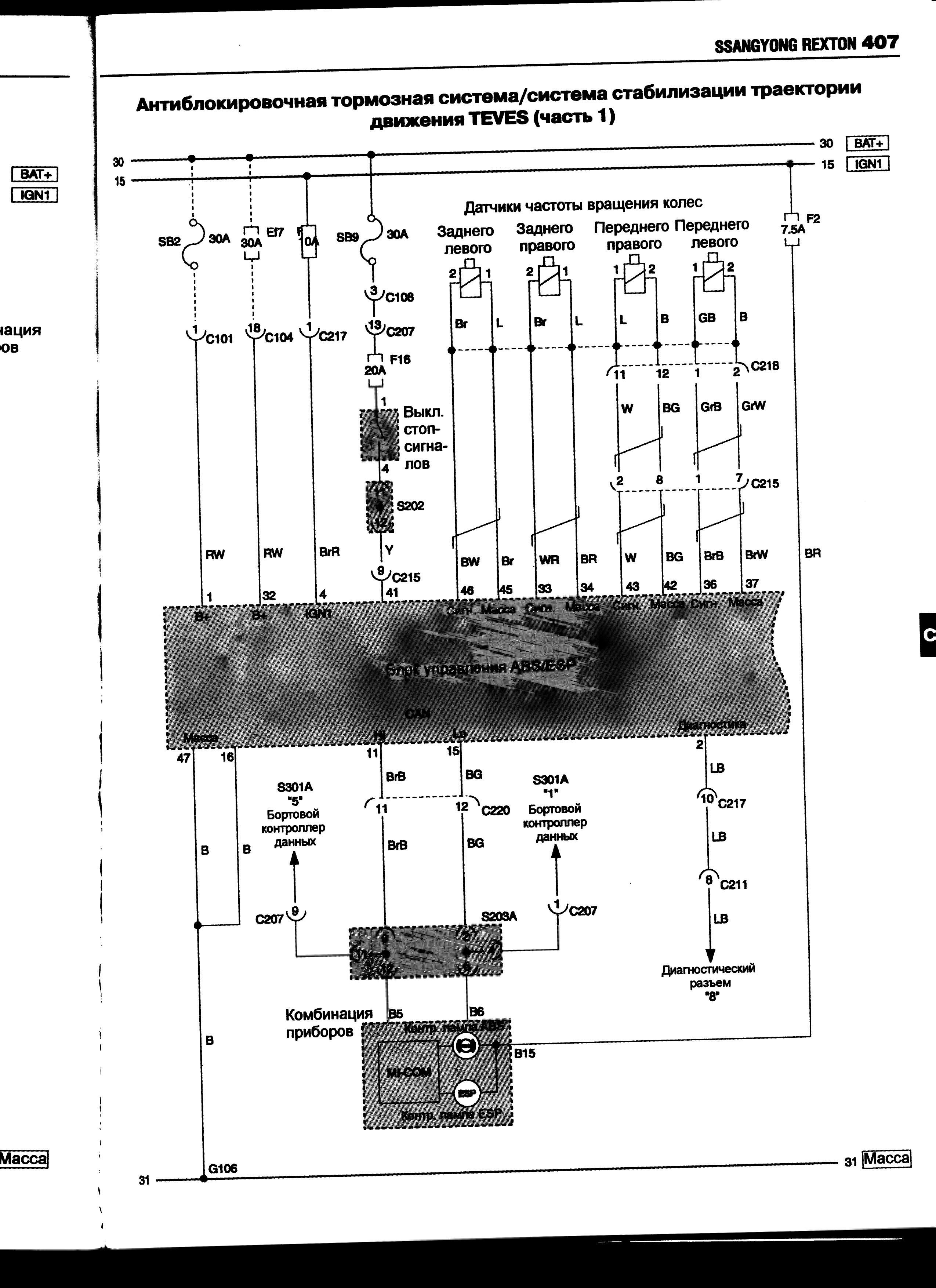

Антиблокировочная тормозная система TEVES
Схема системы стабилизации траектории движения авто

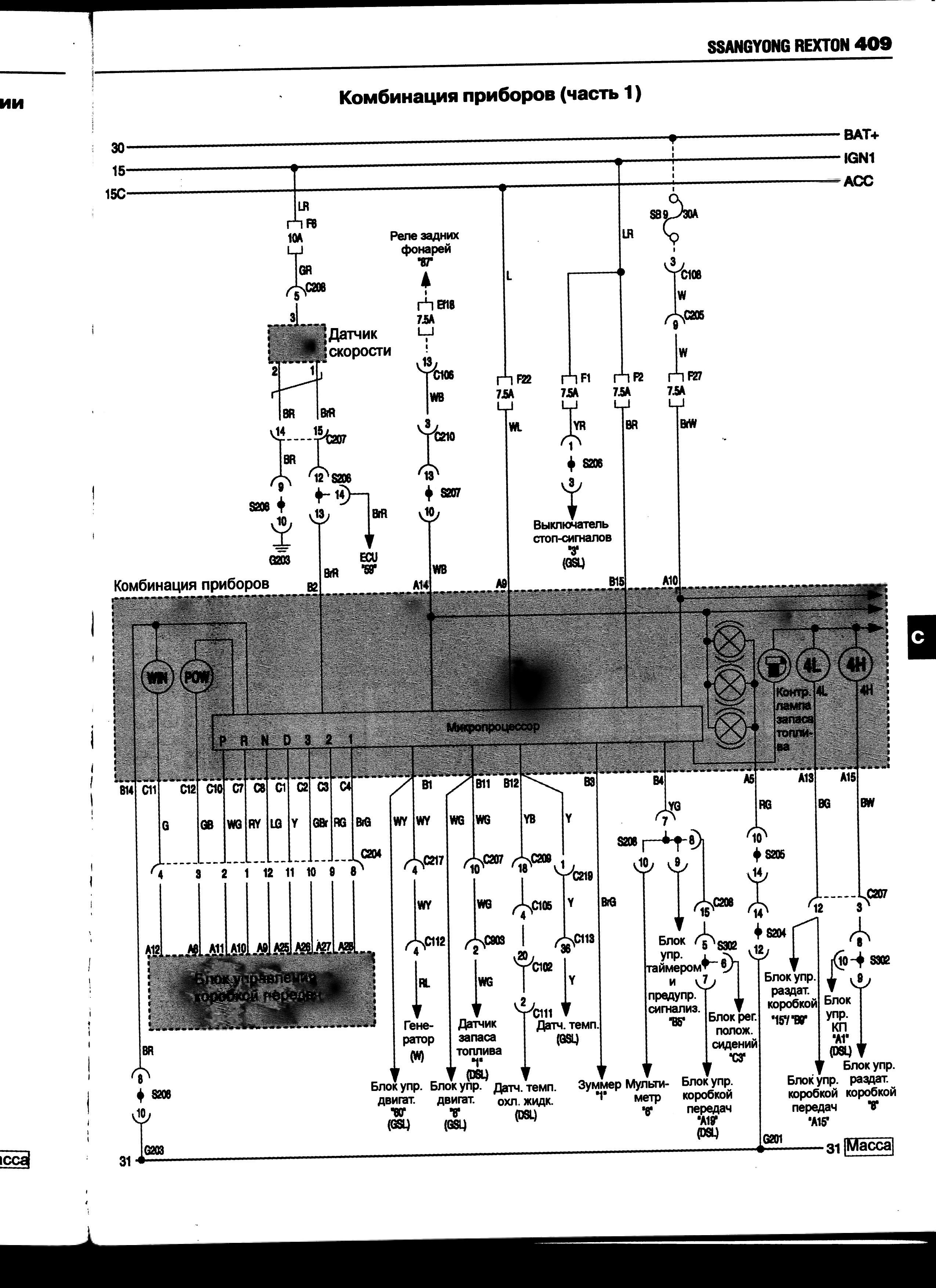

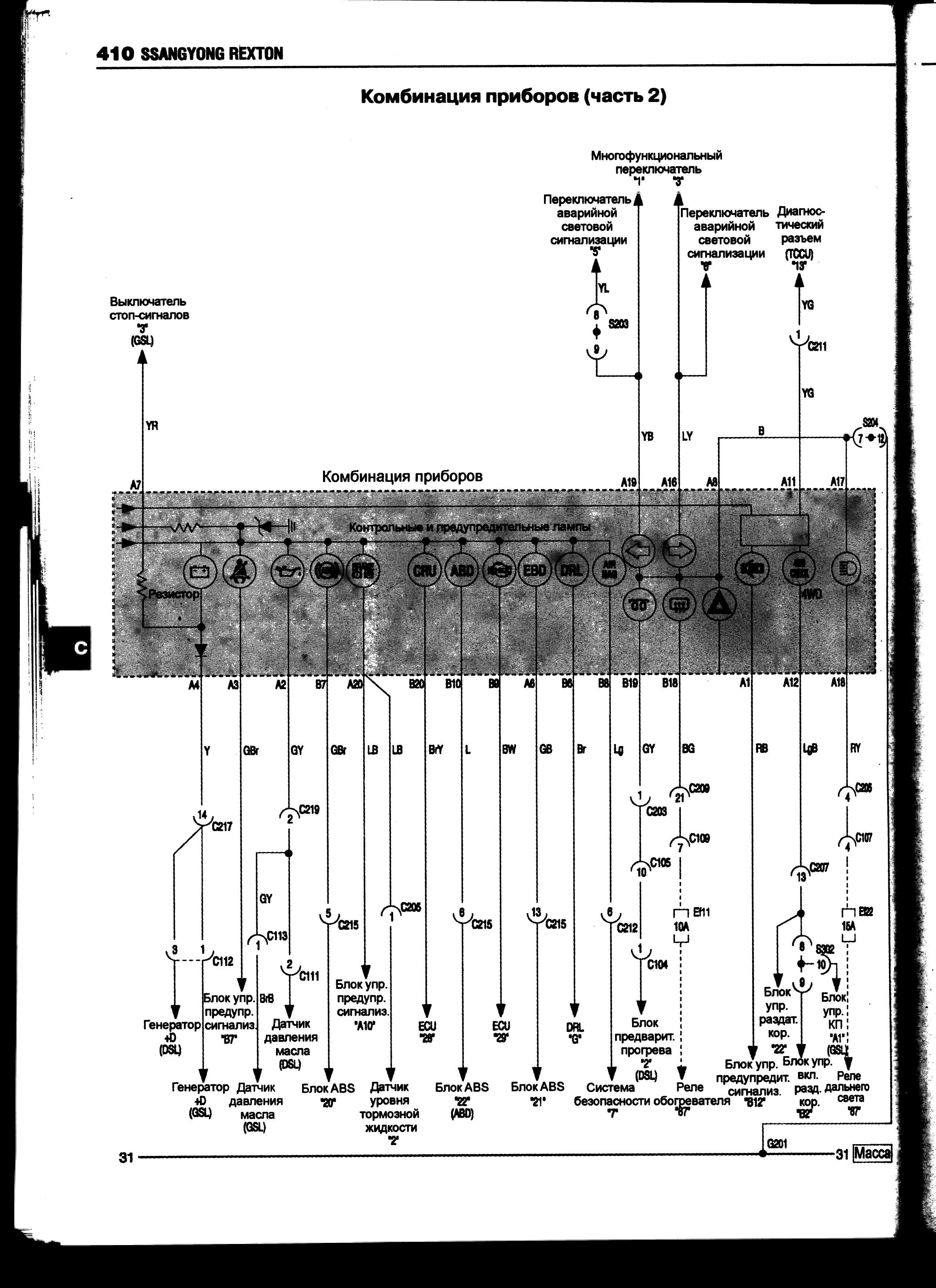

Схема блока комбинации приборов автомобиля

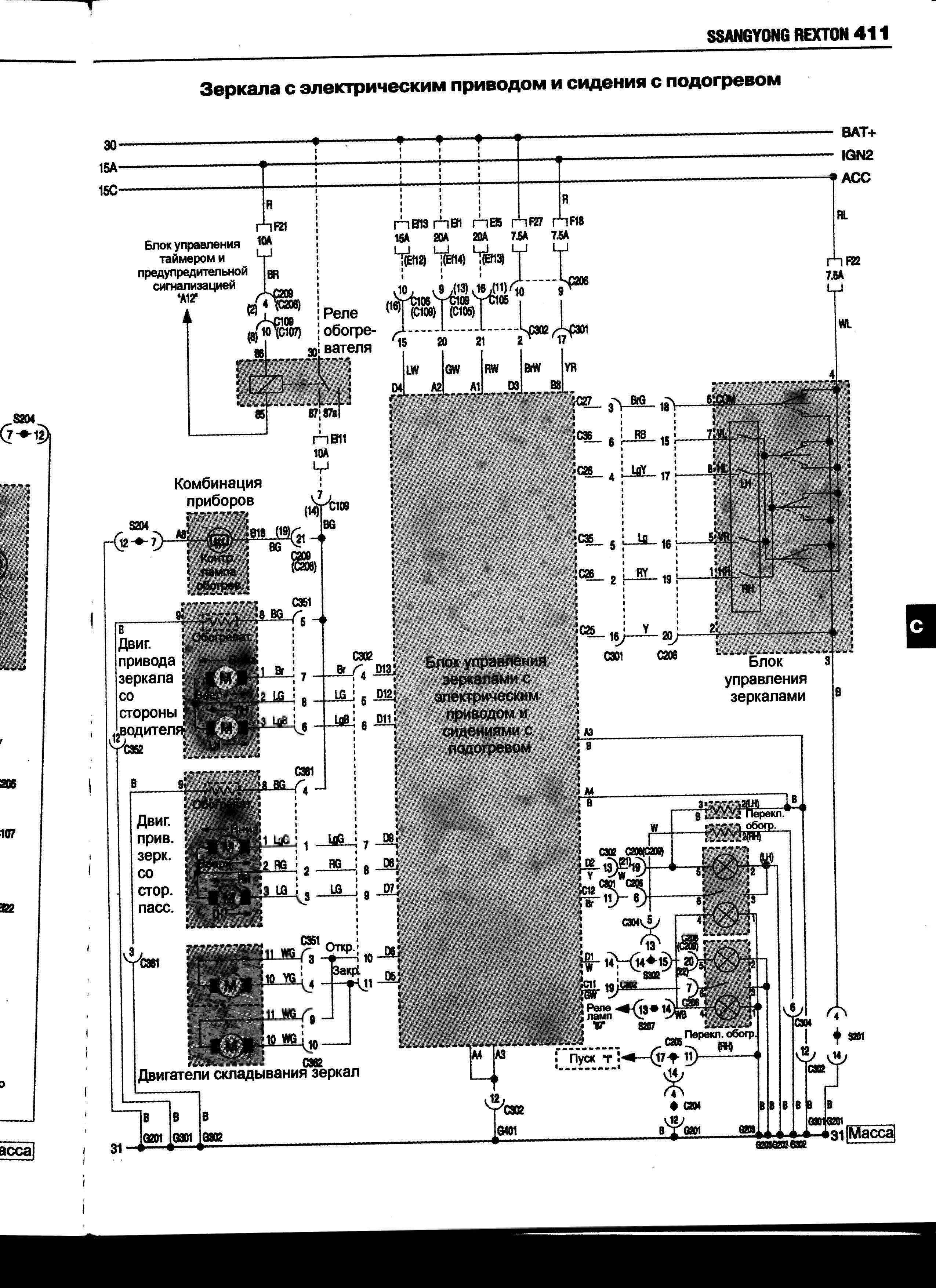

Зеркала с электрическим приводом и сиденья с подогревом

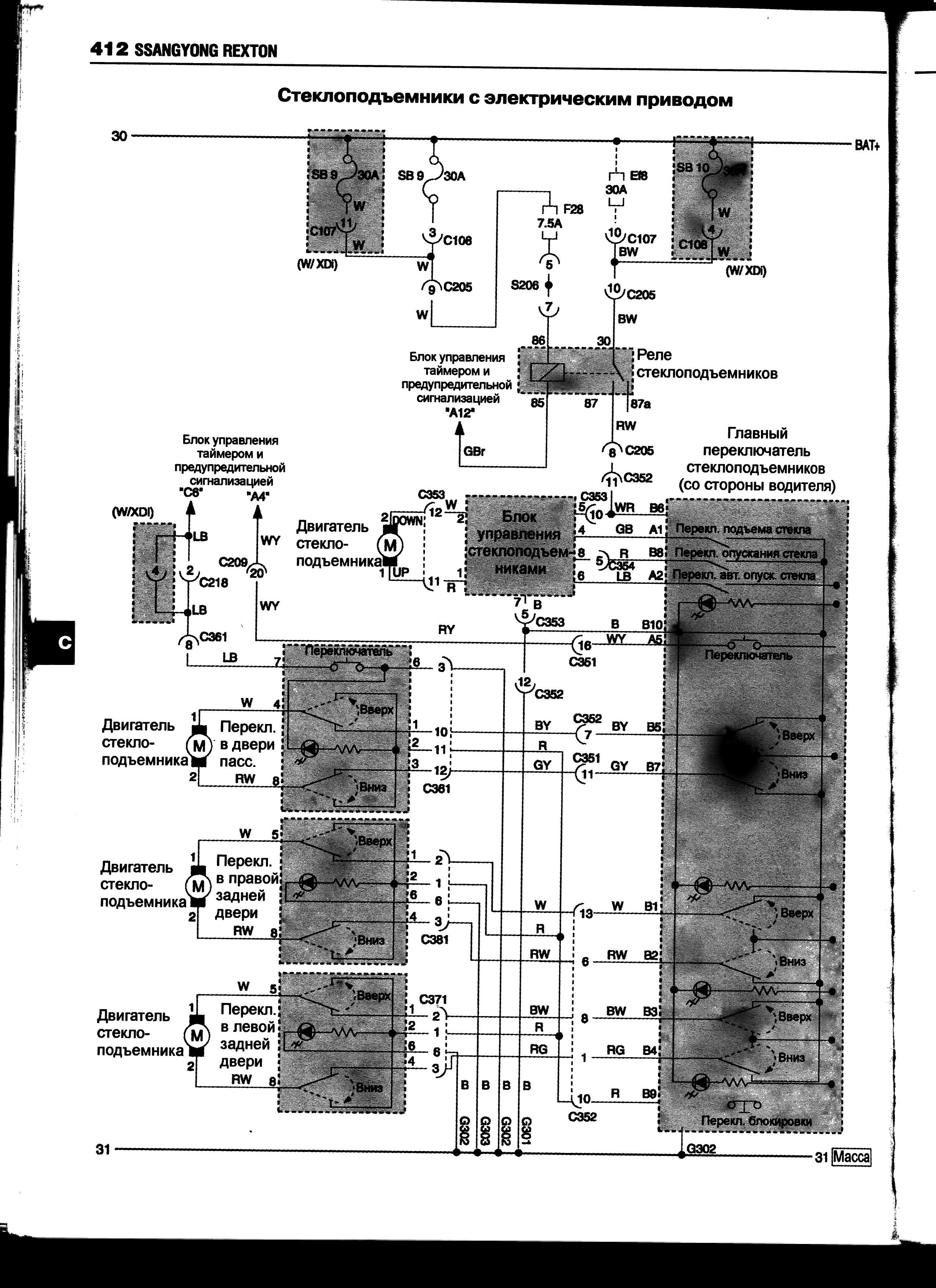

Схема электростеклоподъёмников Ssang Yong Рекстон

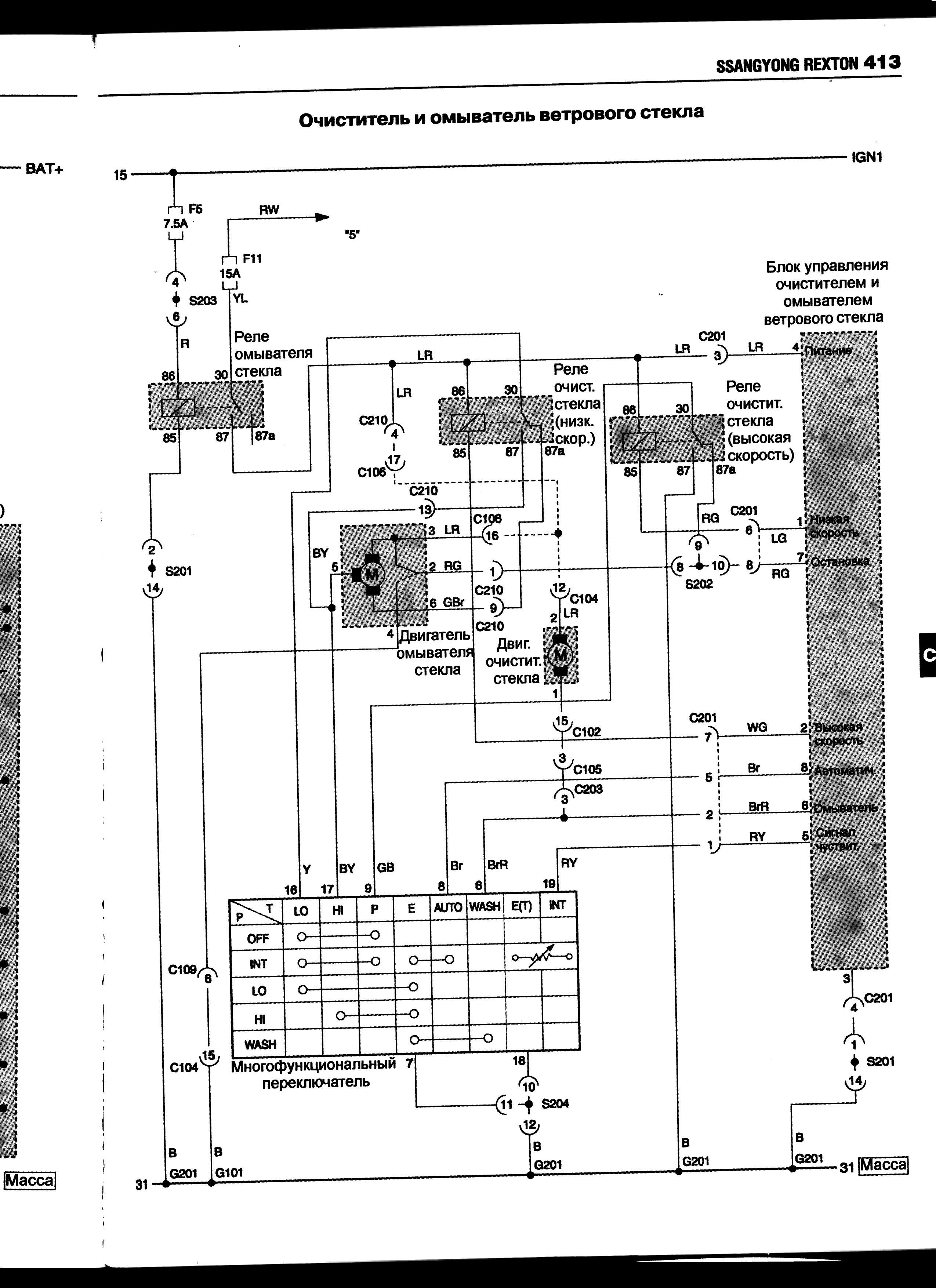

Очичтитель и омыватель ветрового стекла машины

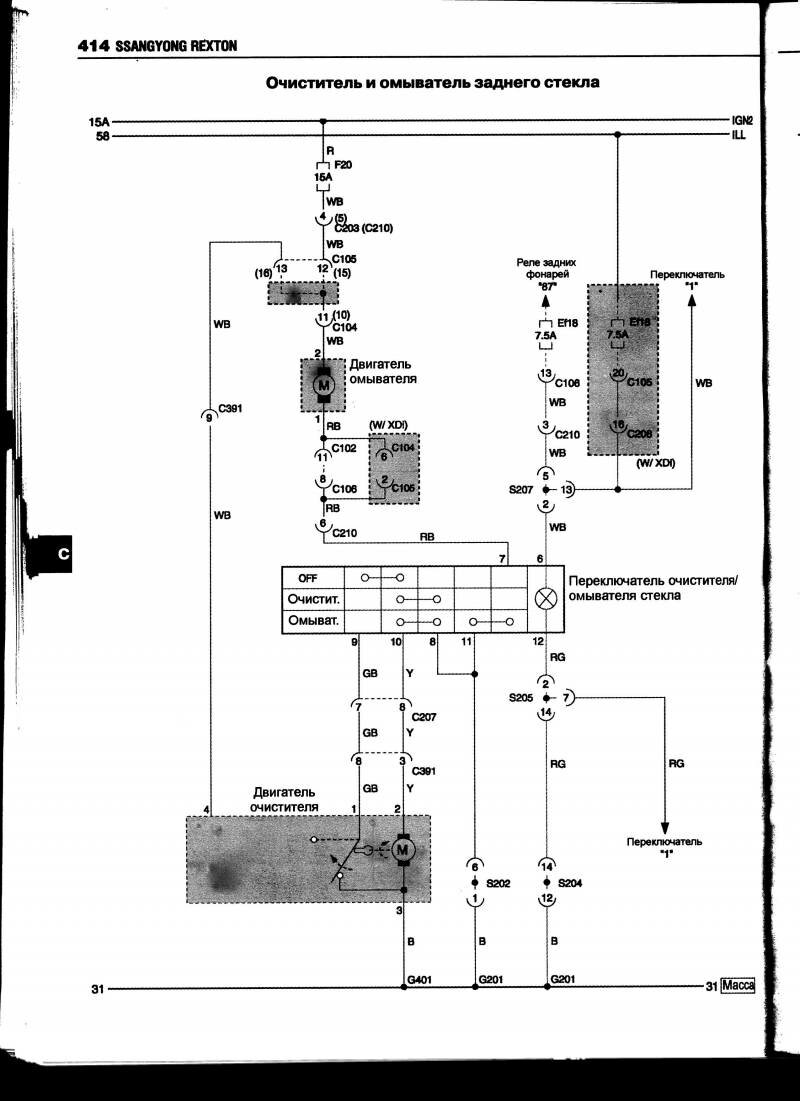

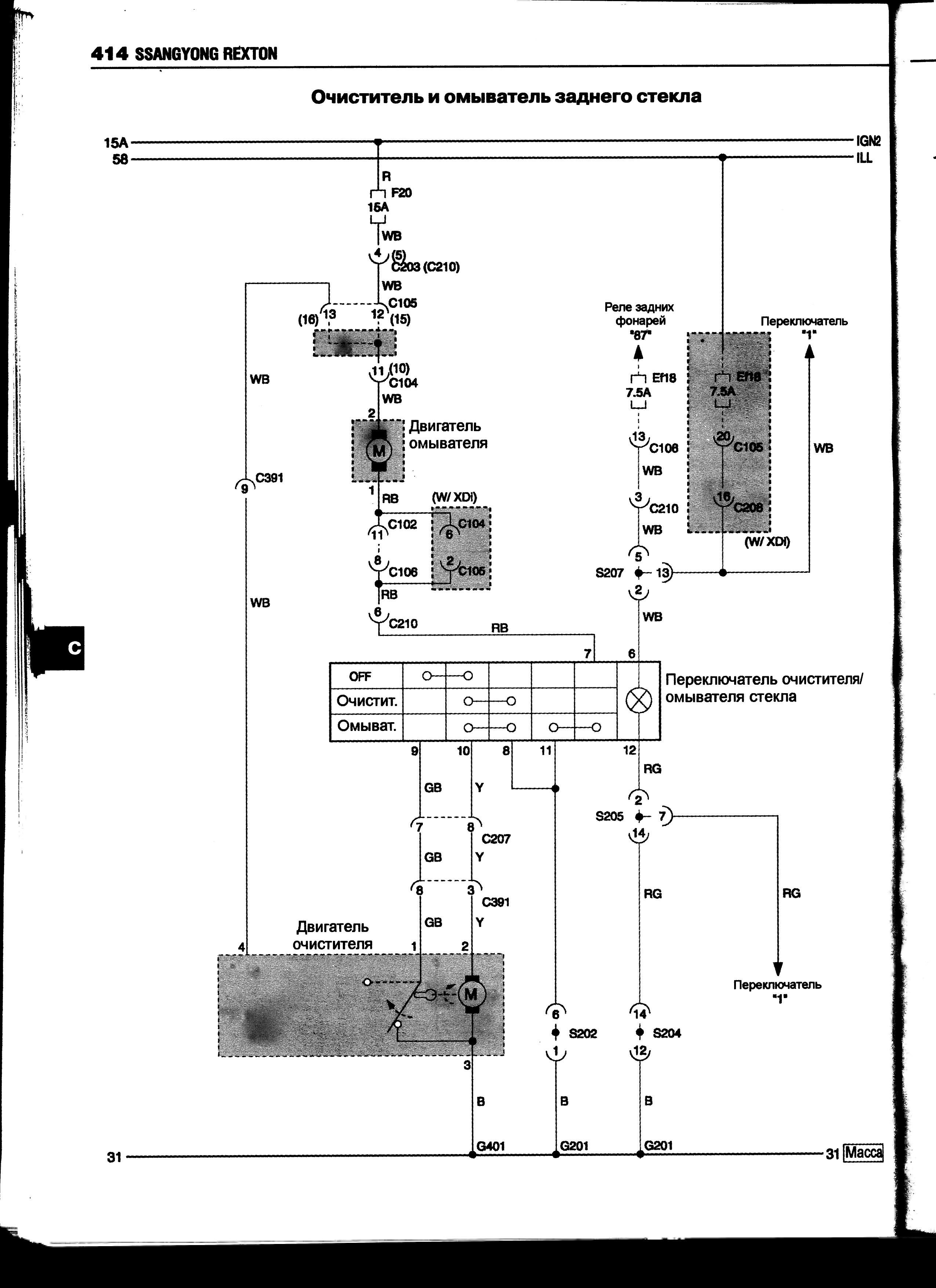

Очичтитель и омыватель заднего стекла машины

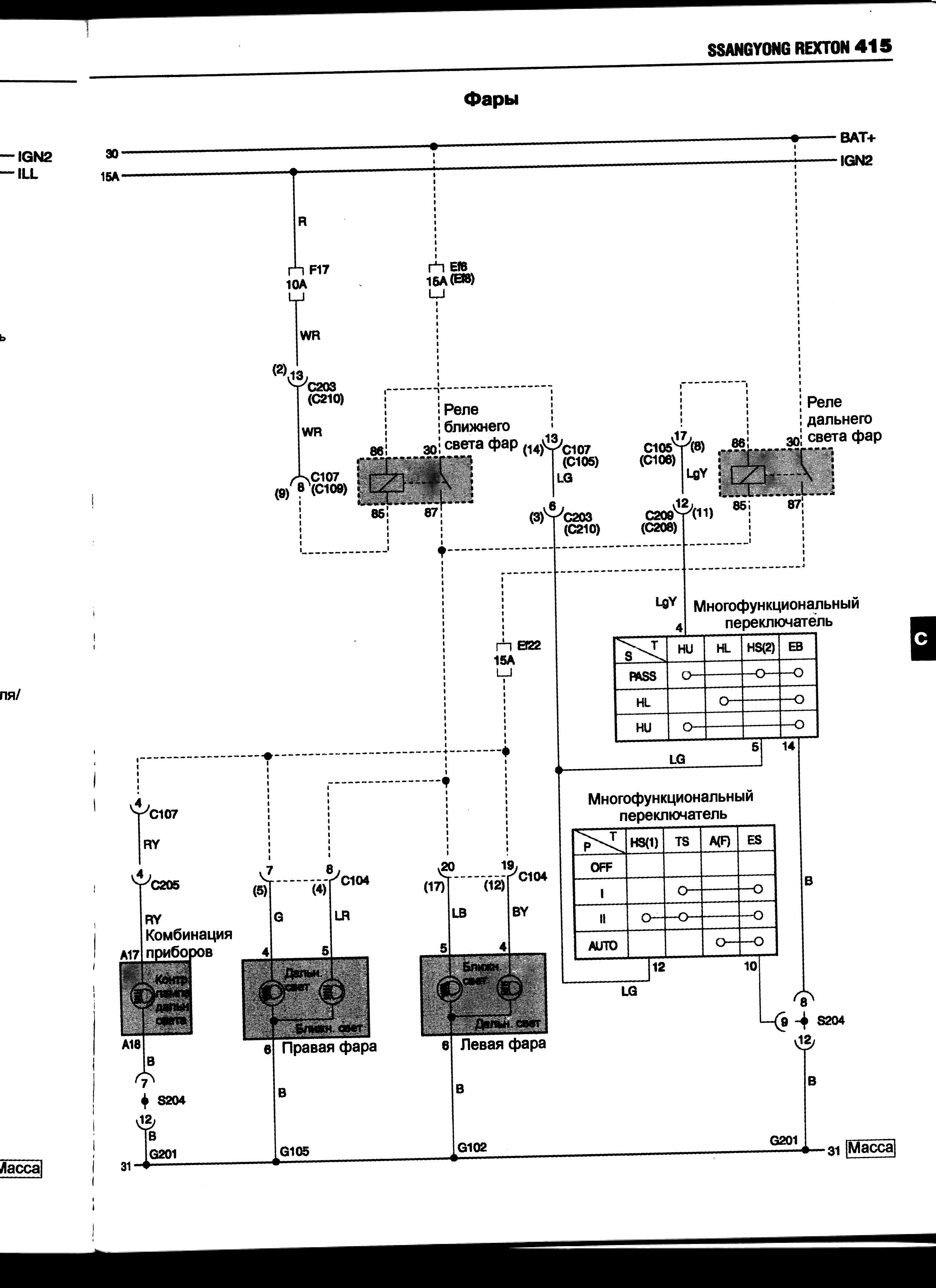

Схема электрическая фар Ssang Yong

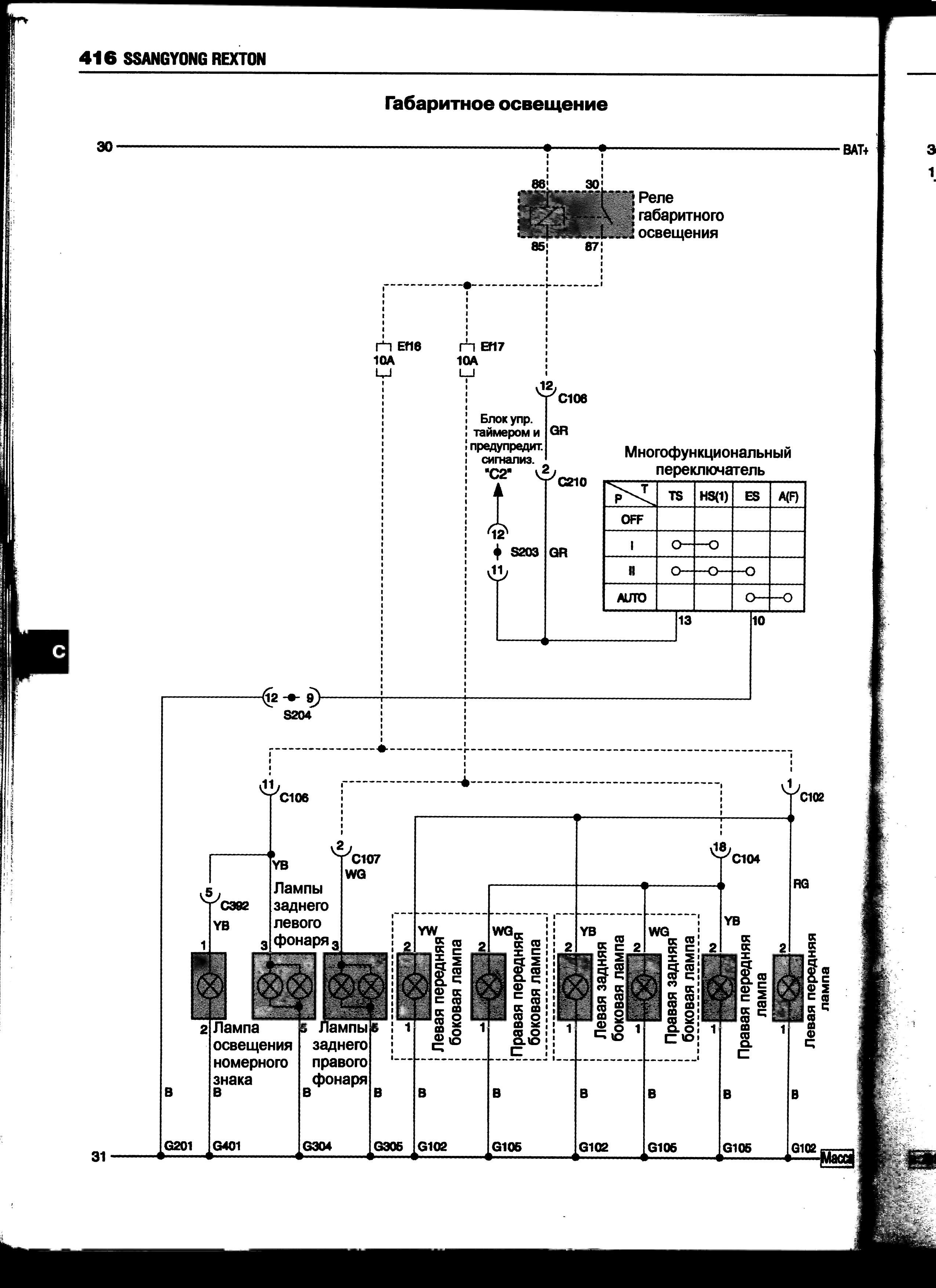

Габаритное освещение - подключение

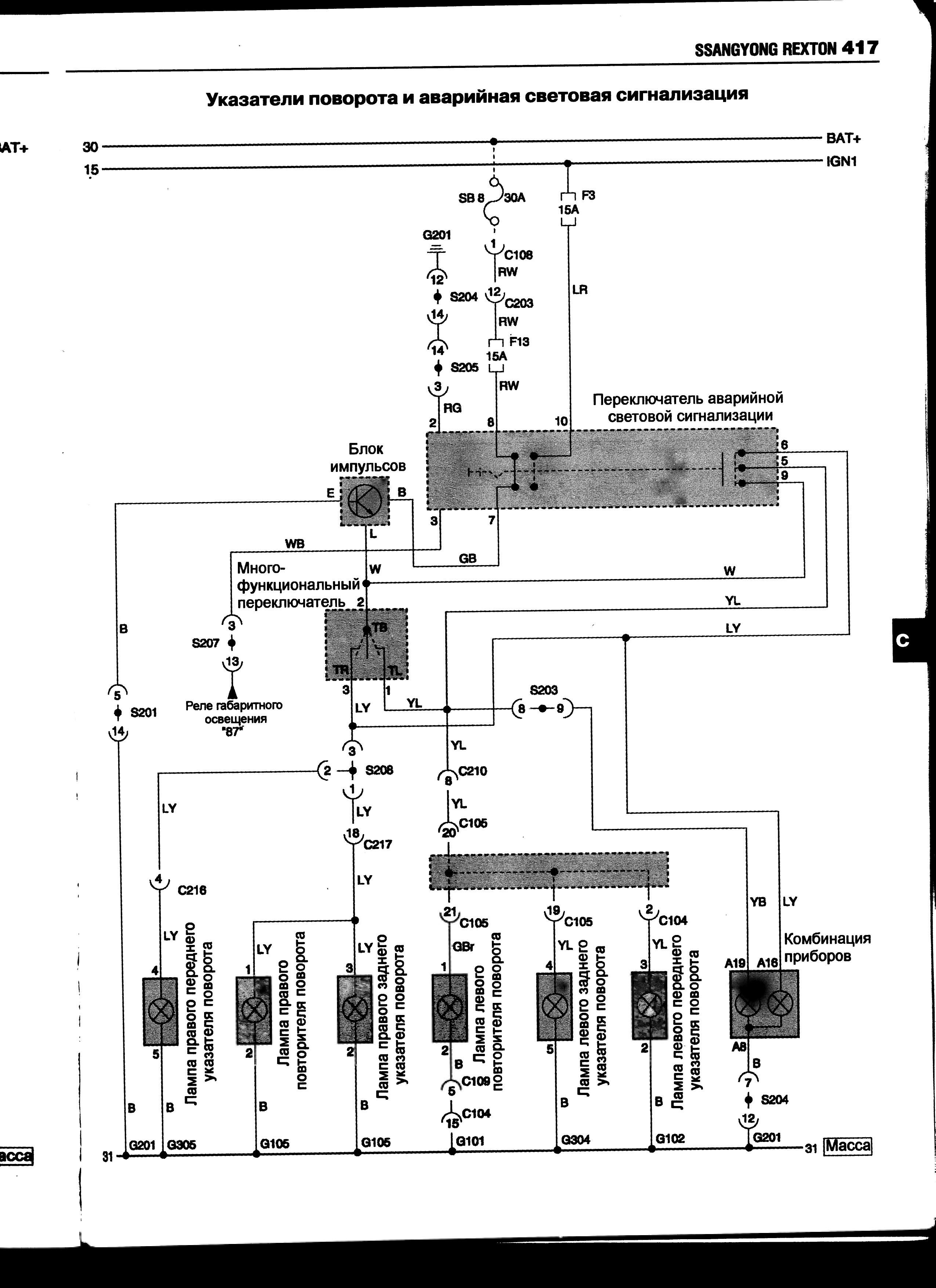

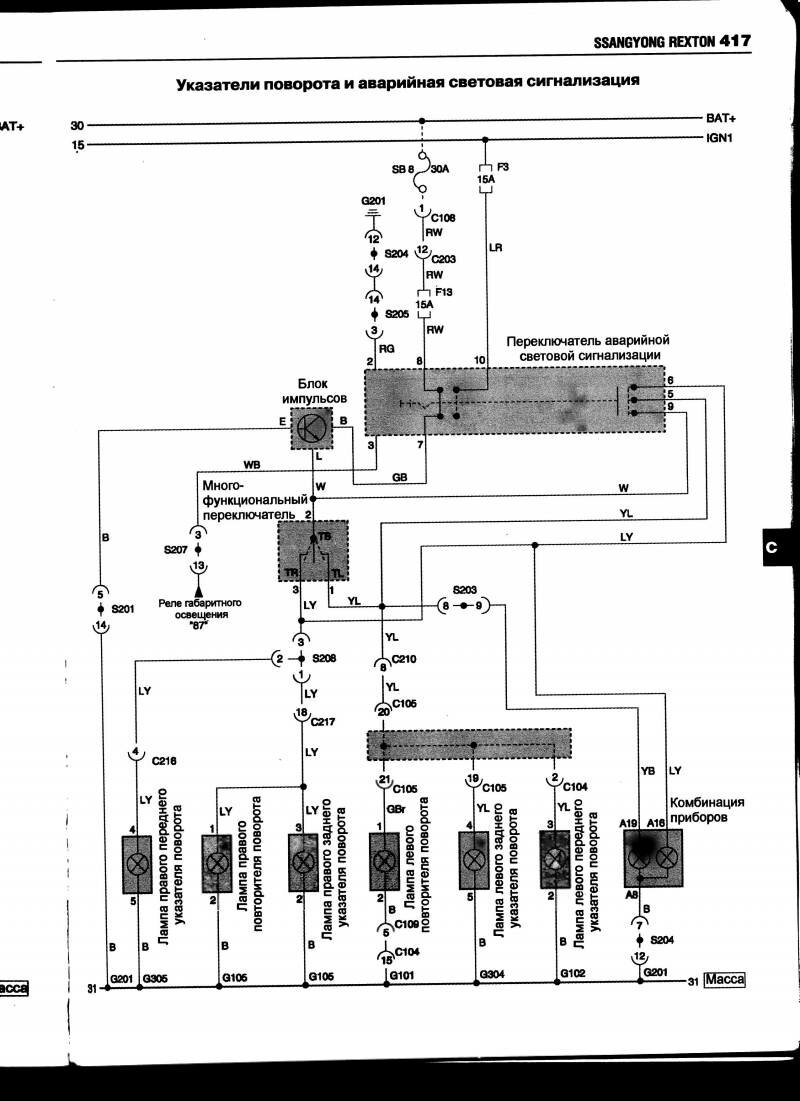

Указатели поворота и аварийная сигнализация авто

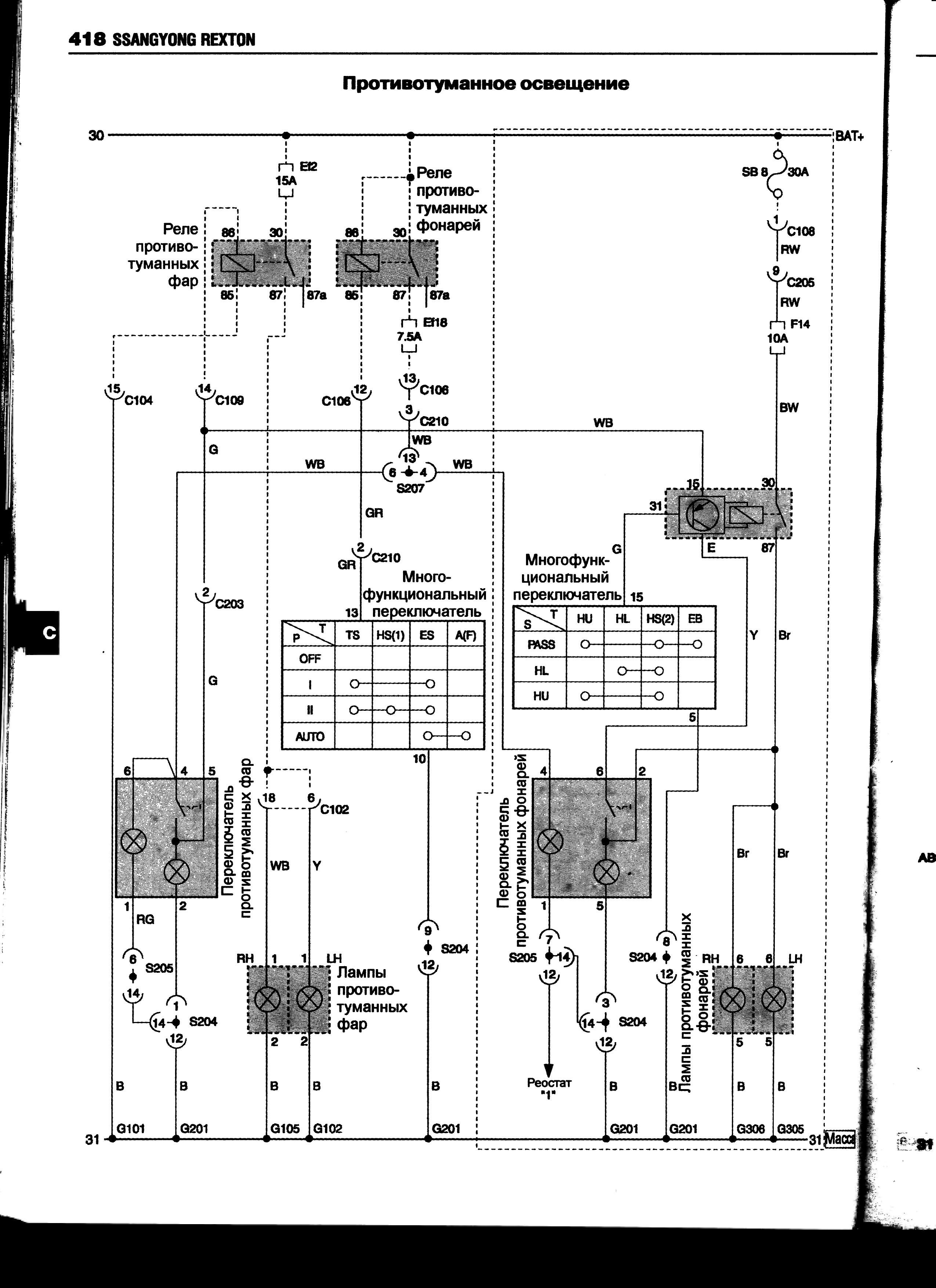

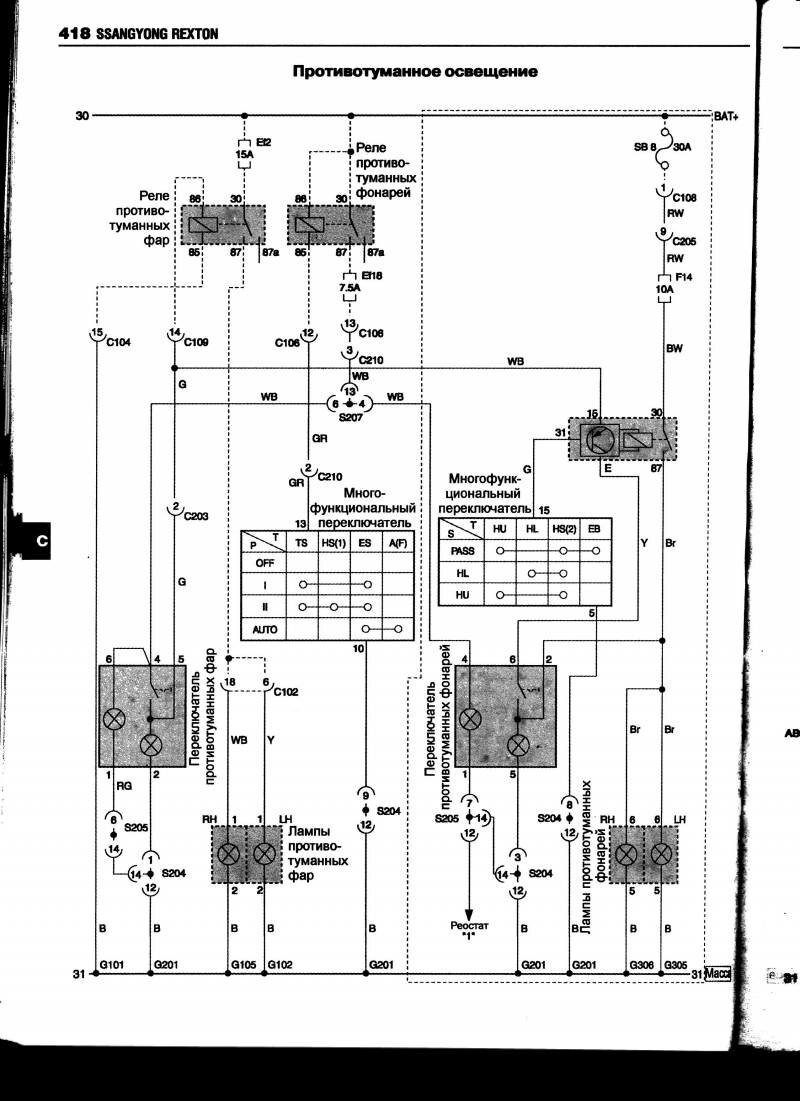

Противотуманное освещение - подключение ламп

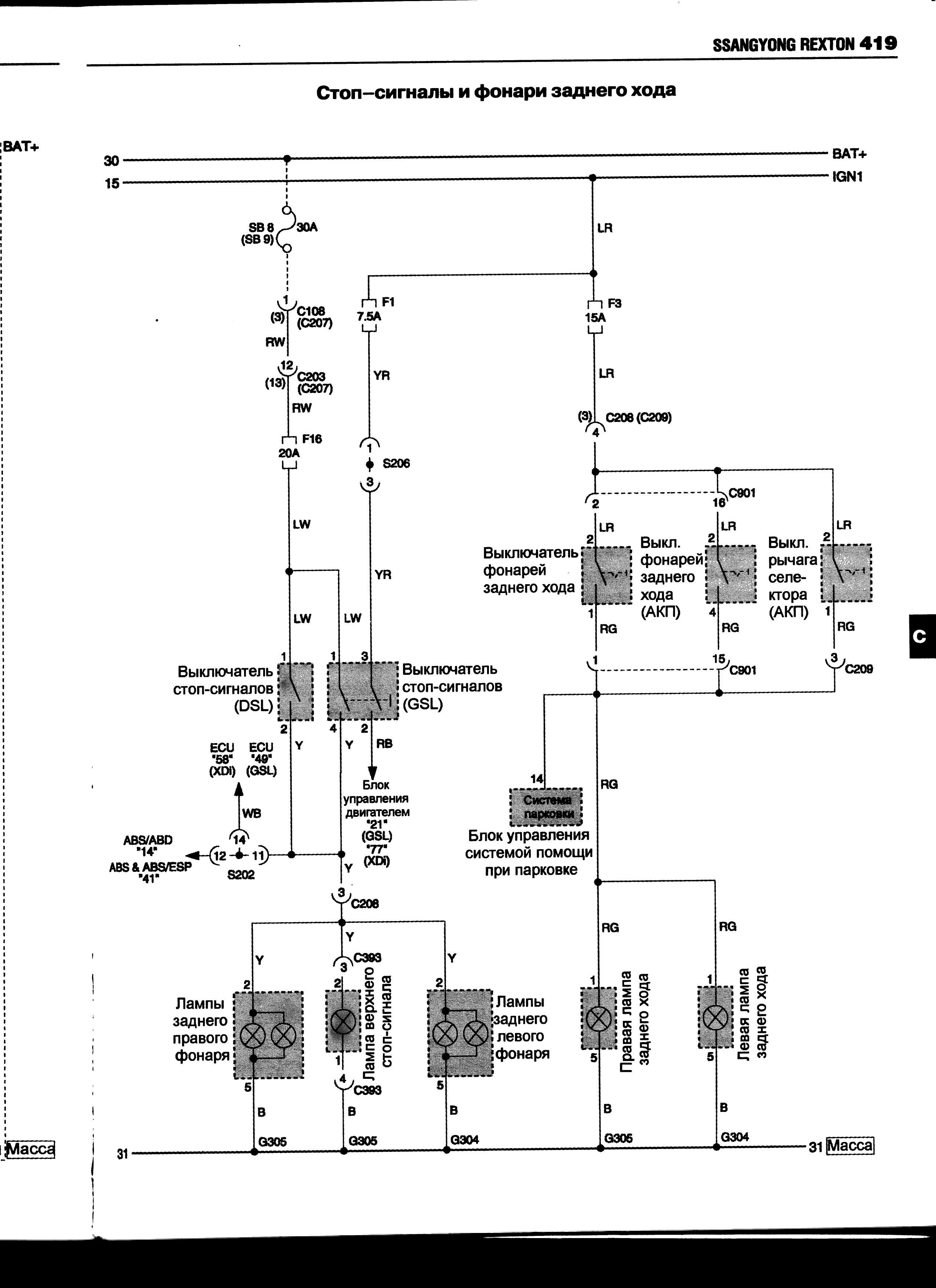

Стоп-сигналы и фары заднего хода

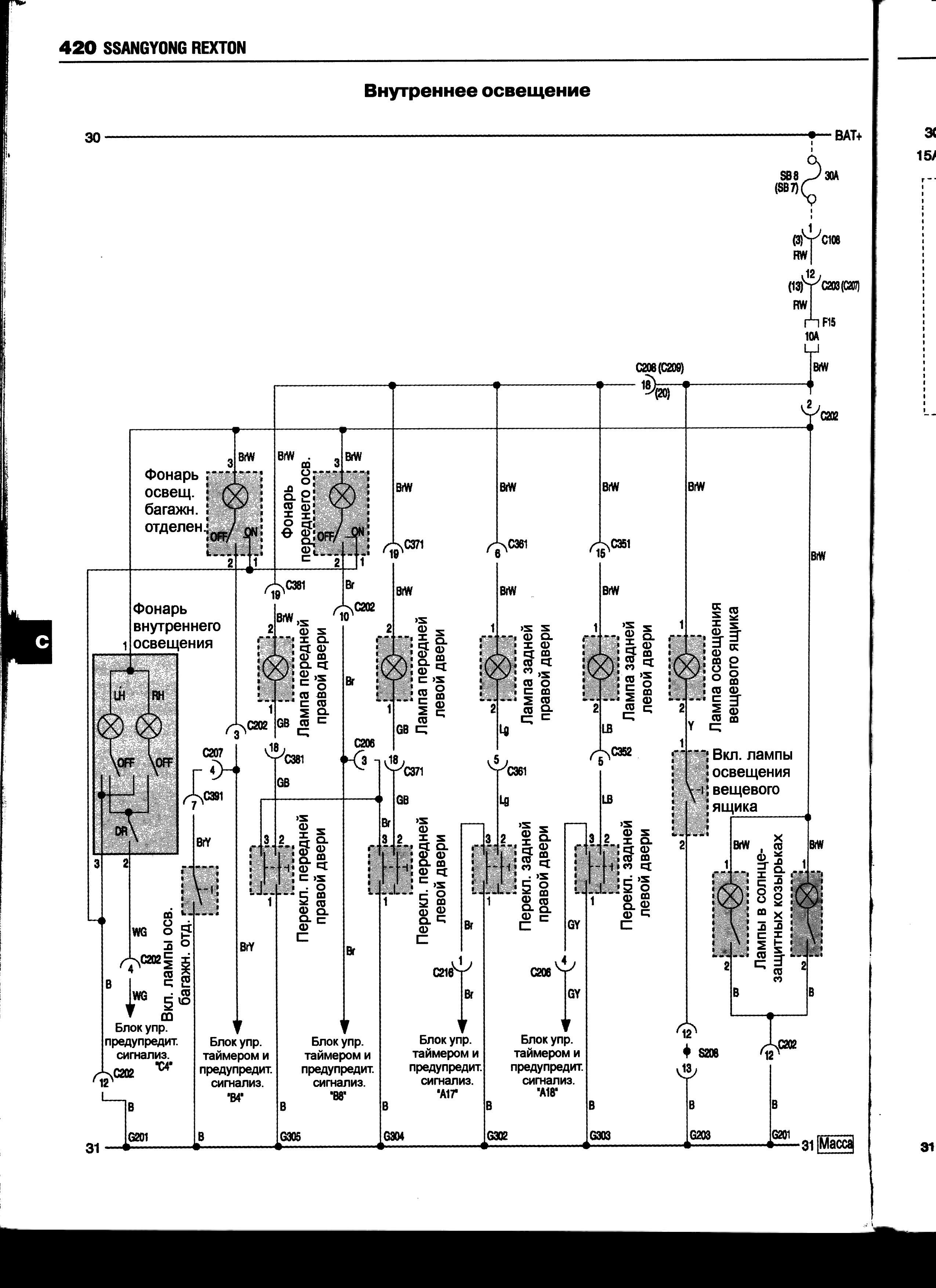

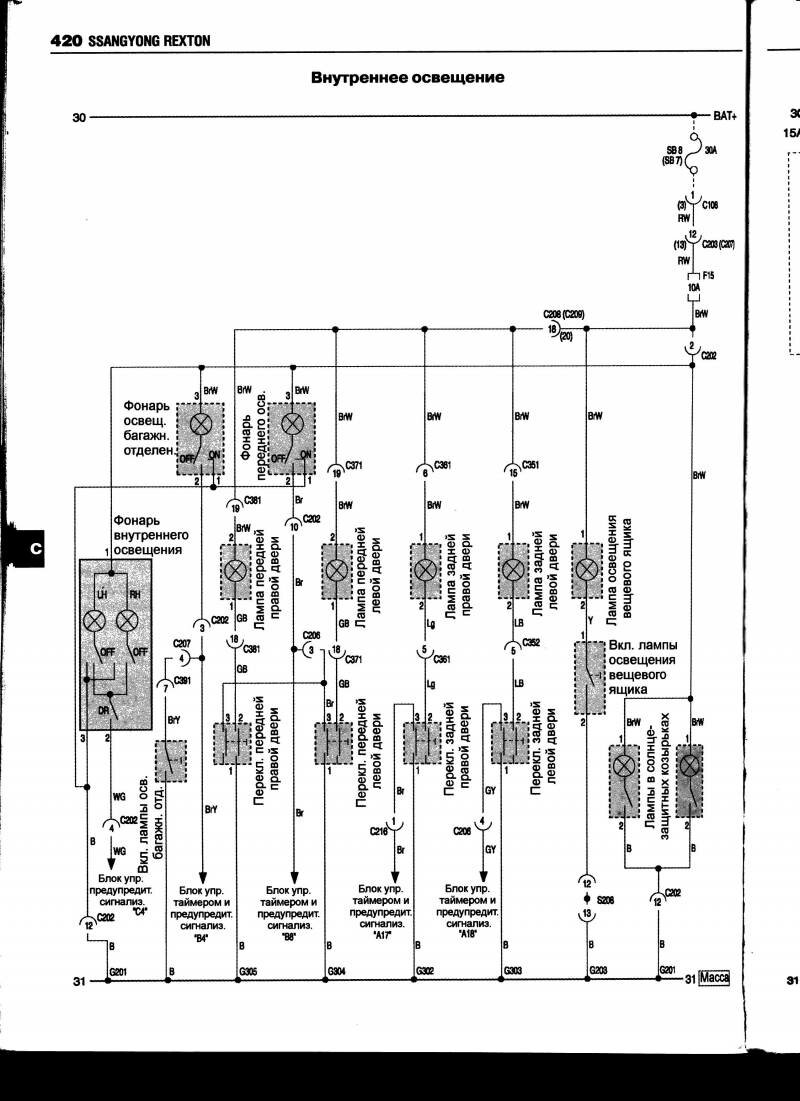

Схема принципиальная внутреннего освещения салона

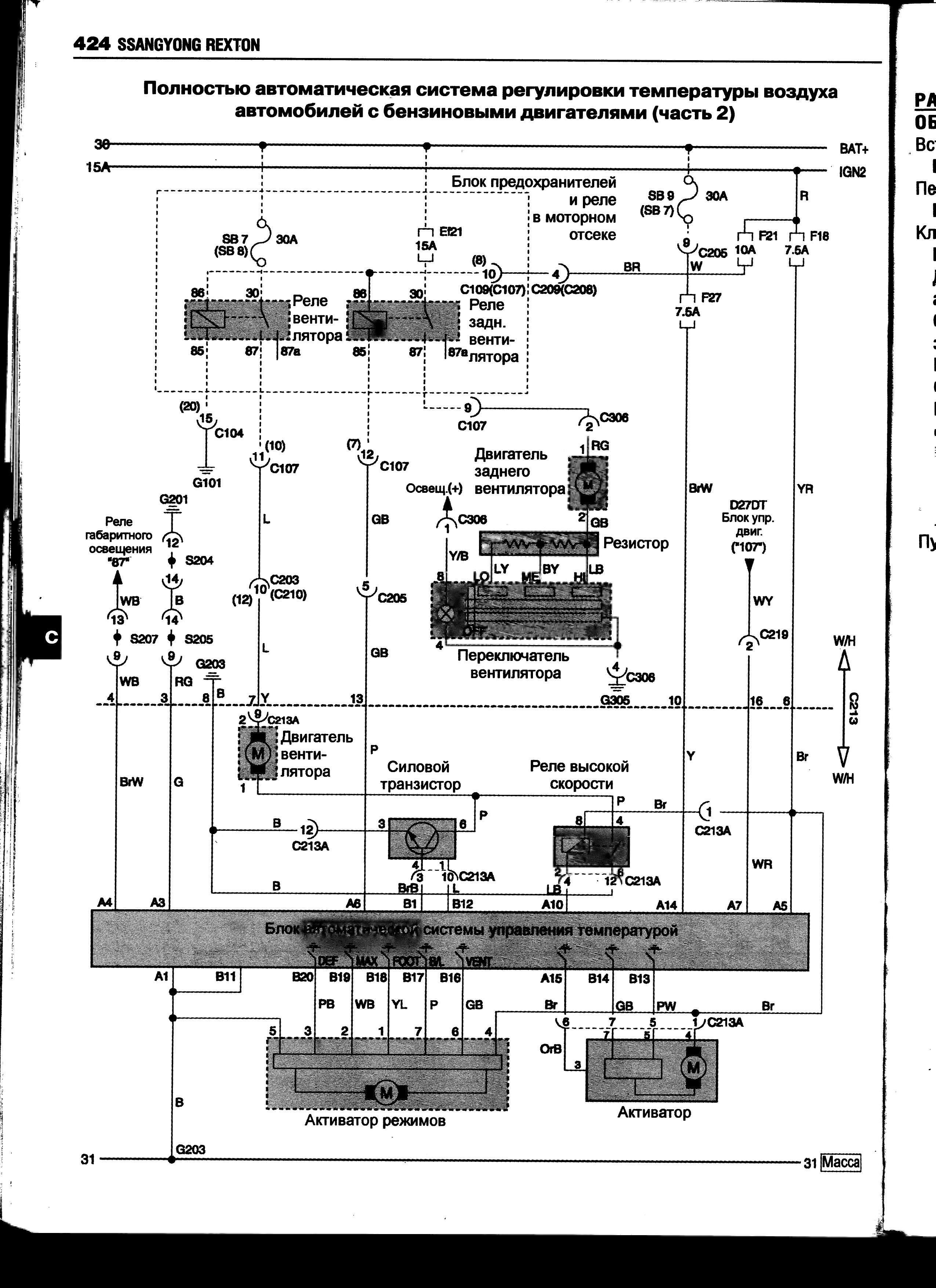

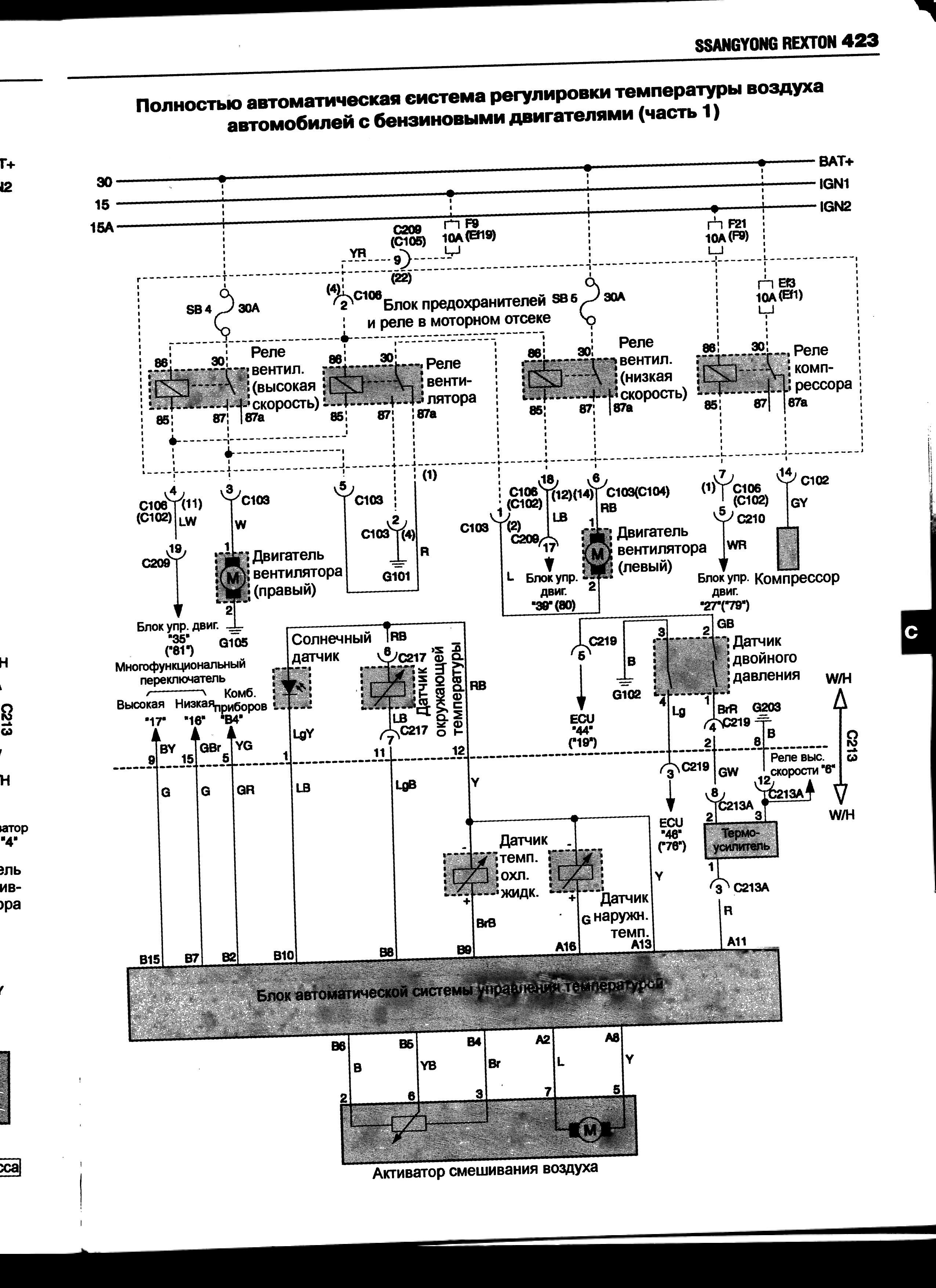

Автоматическая система регулировки температуры воздуха - схема 1 и 2
