Схемы принципиальные обслуживания, проверки на исправность и ремонта электрооборудования легкового автомобиля Ssang Yong Actyon - вторая часть. Здесь приведён узел блока предохранителей с реле, на котором обозначены потребители энергии и значения номиналов соответствующих предохранителей. Подходят для самостоятельного ремонта электроники и проводки авто Ssang Yong Actyon. Предоставляются материалы бесплатно, при условии их просмотра на сайте. Все схемы в хорошем качестве. Для удобства работы, они показаны в уменьшенном виде - увеличение делается по клику. Следующая часть сборника тут.
Схемы Ssang Yong Actyon - 2

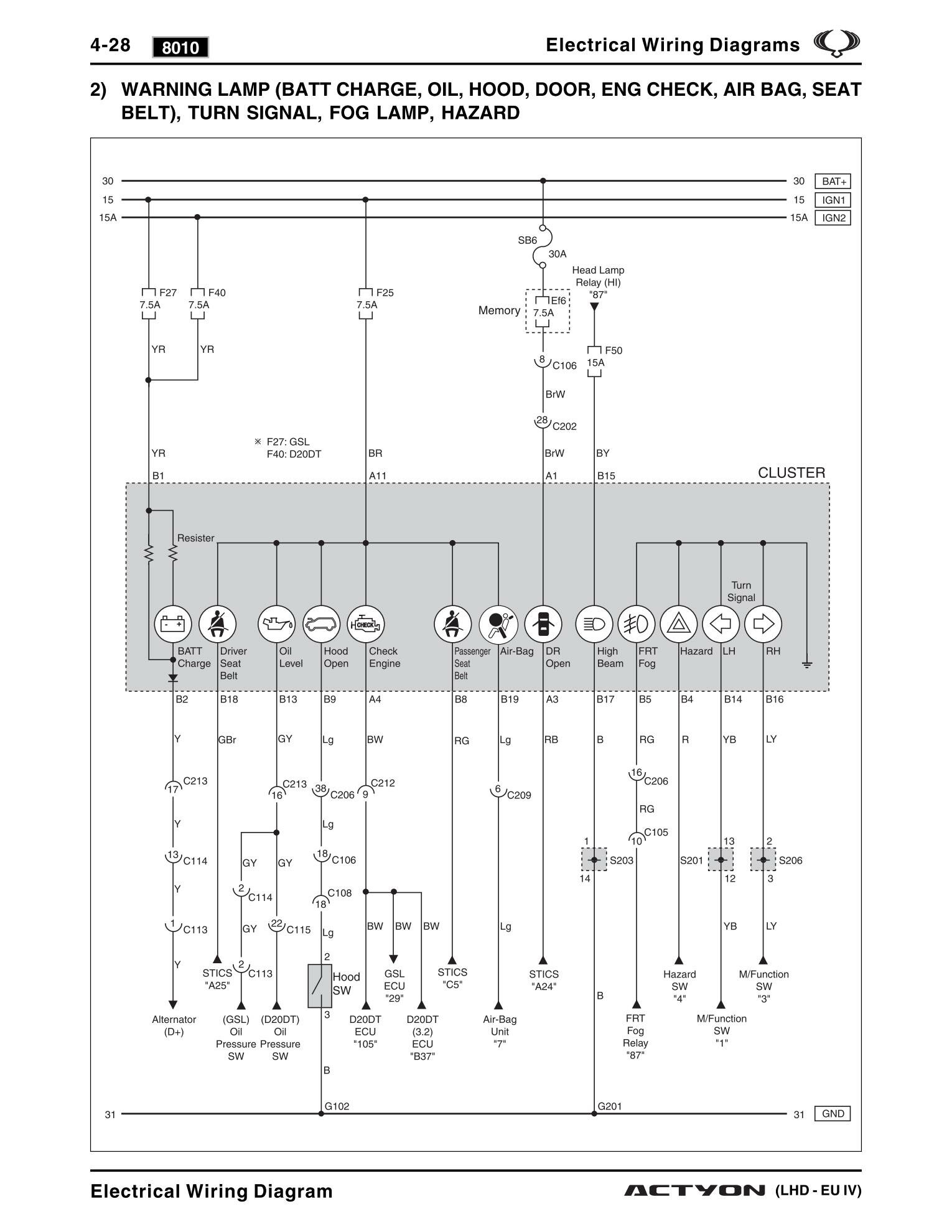

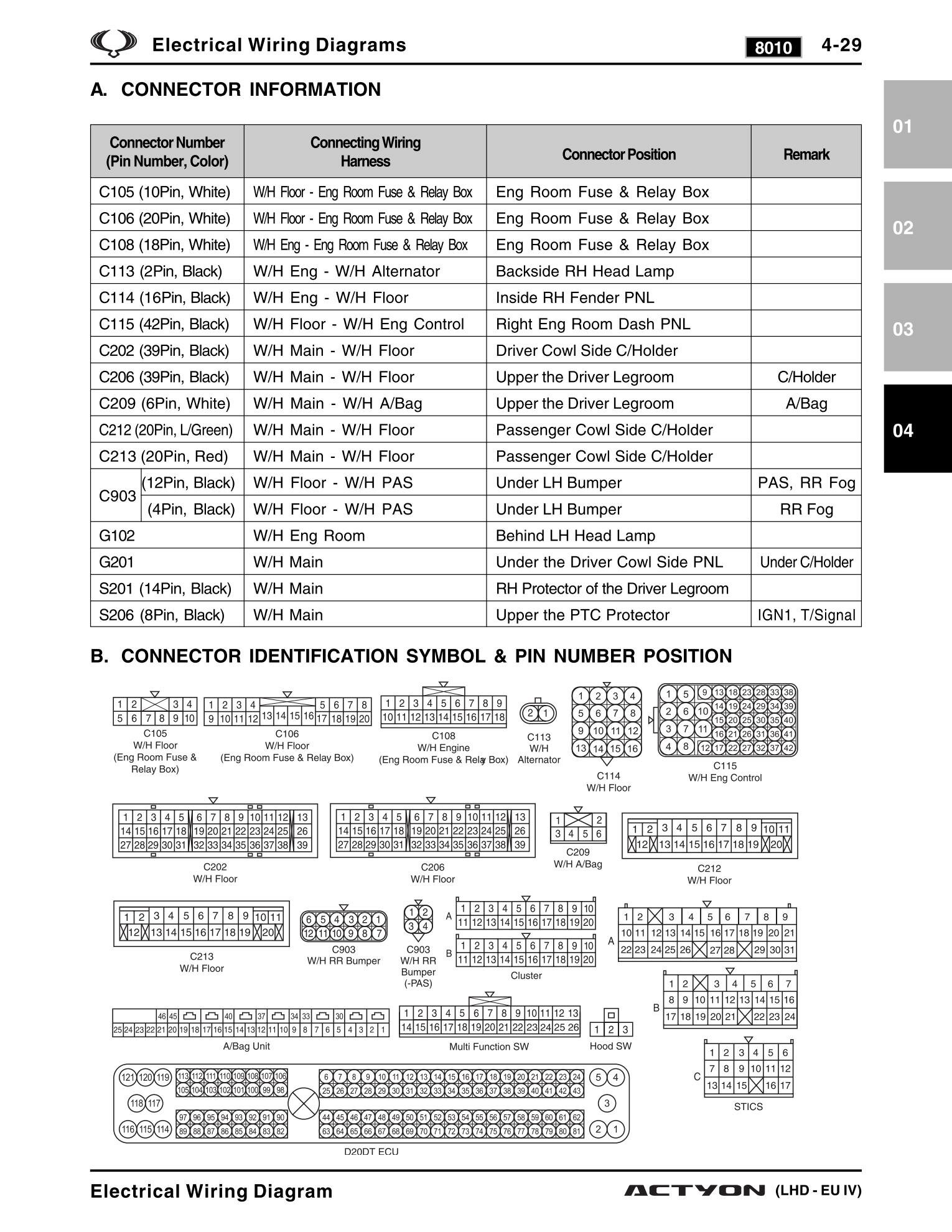

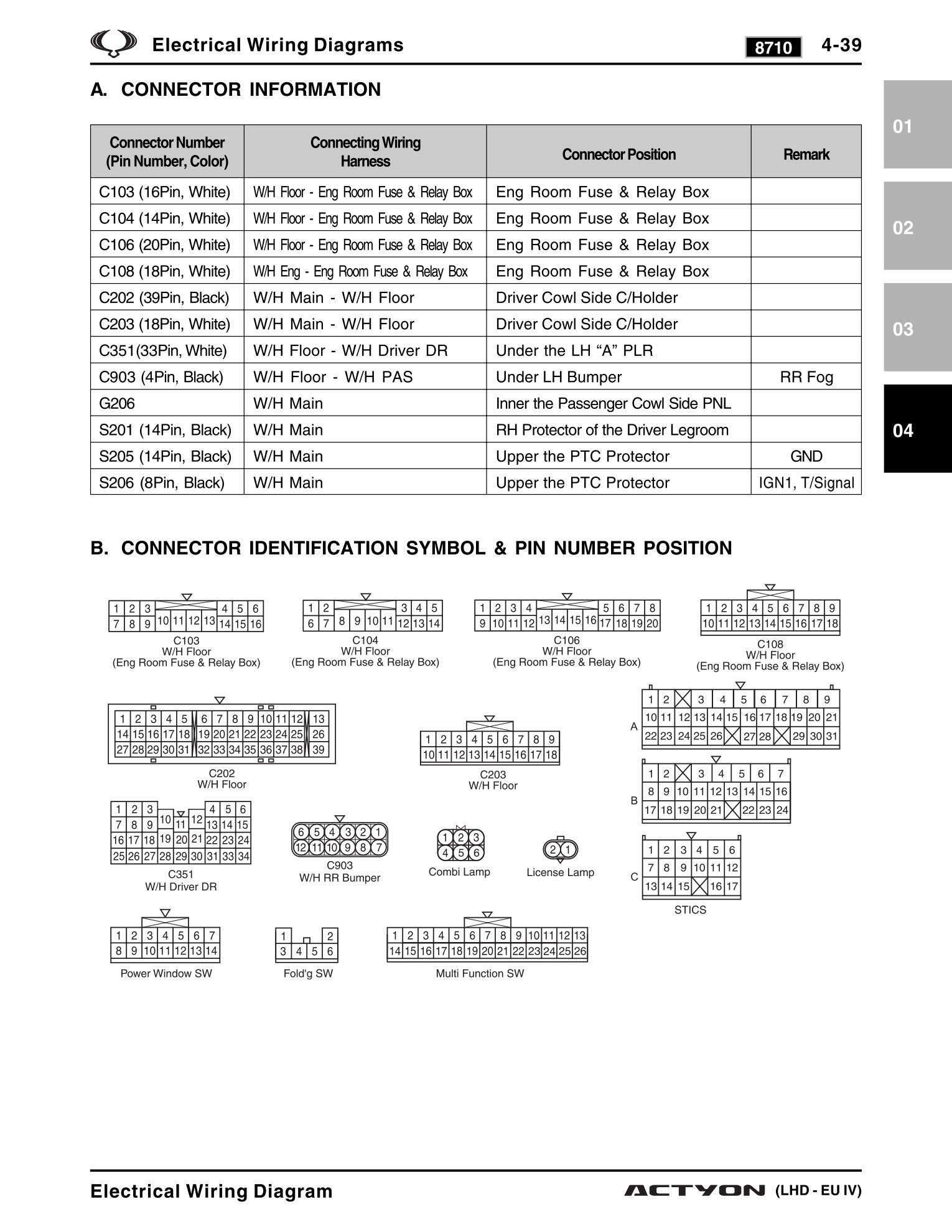

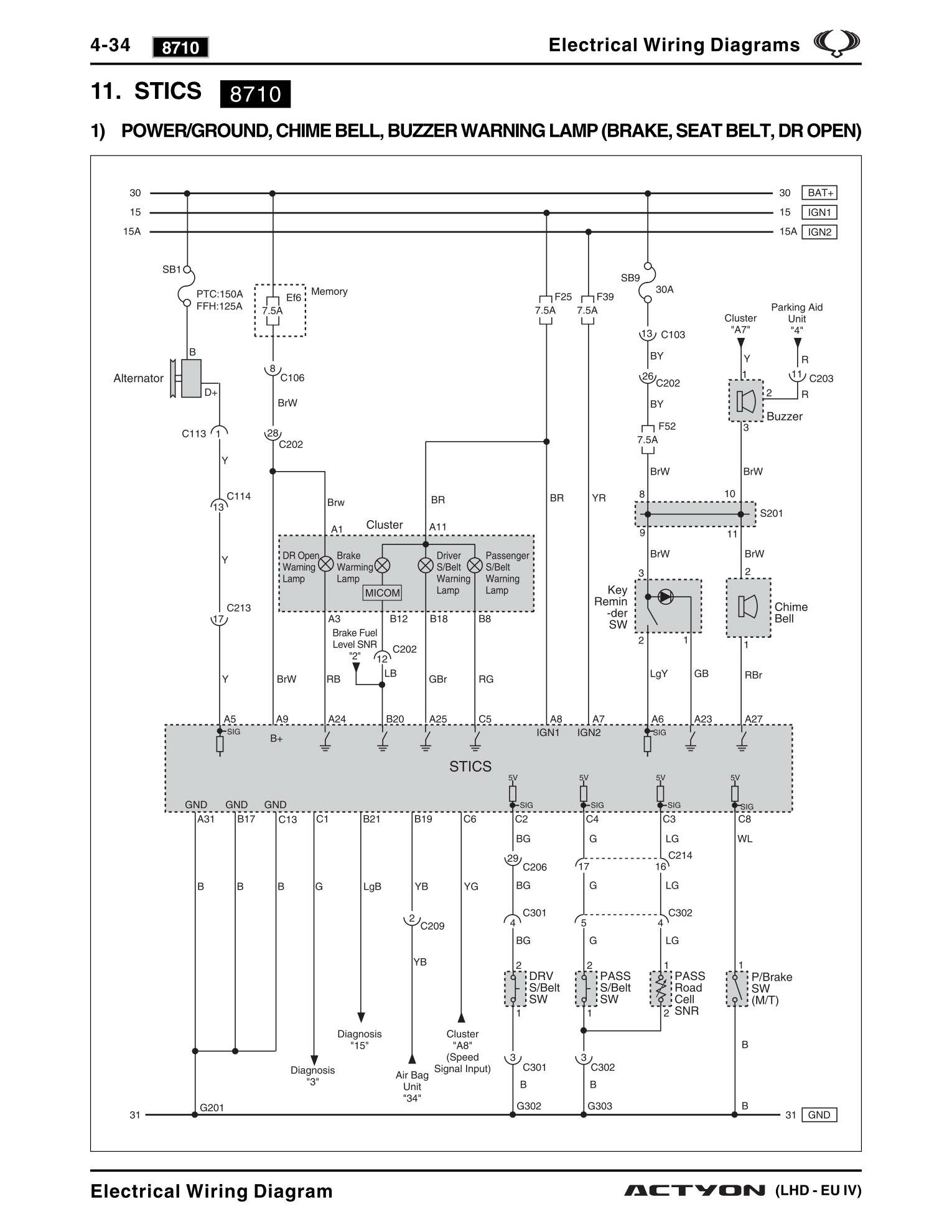

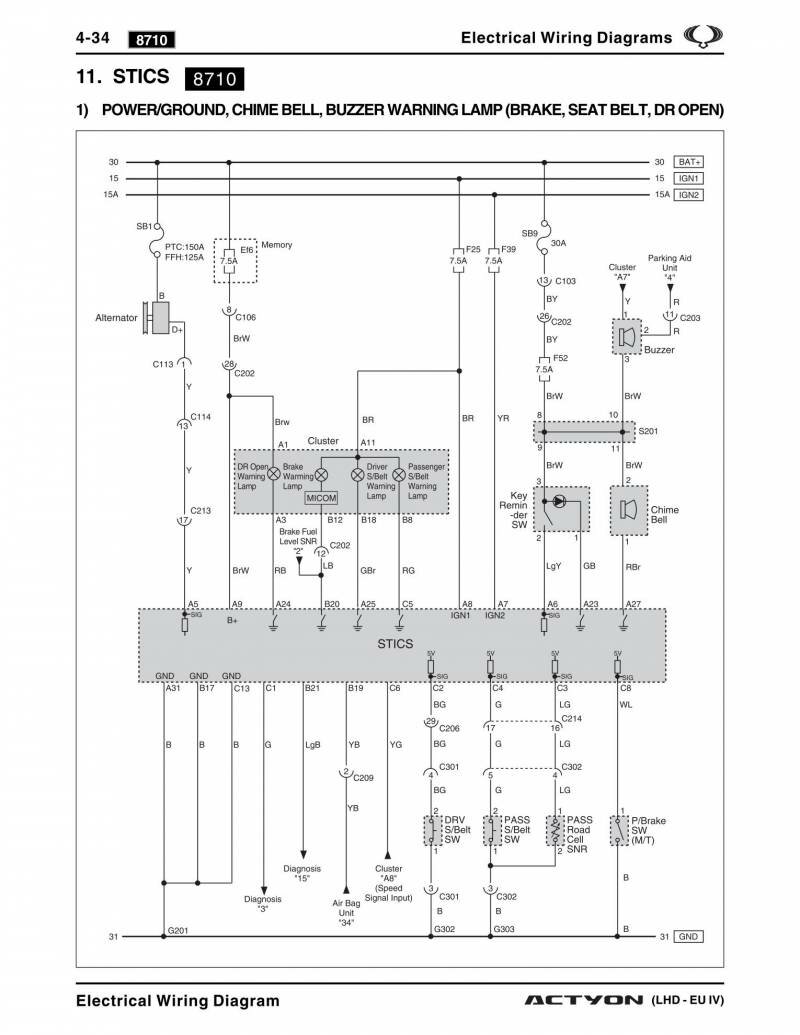

Предупреждающие лампы - поворотники, противотуманки, заряда батарей, уровня масла, дверные индикаторы
Предупреждающие лампы - поворотники, противотуманки, заряда батарей, уровня масла, дверные индикаторы - подключение

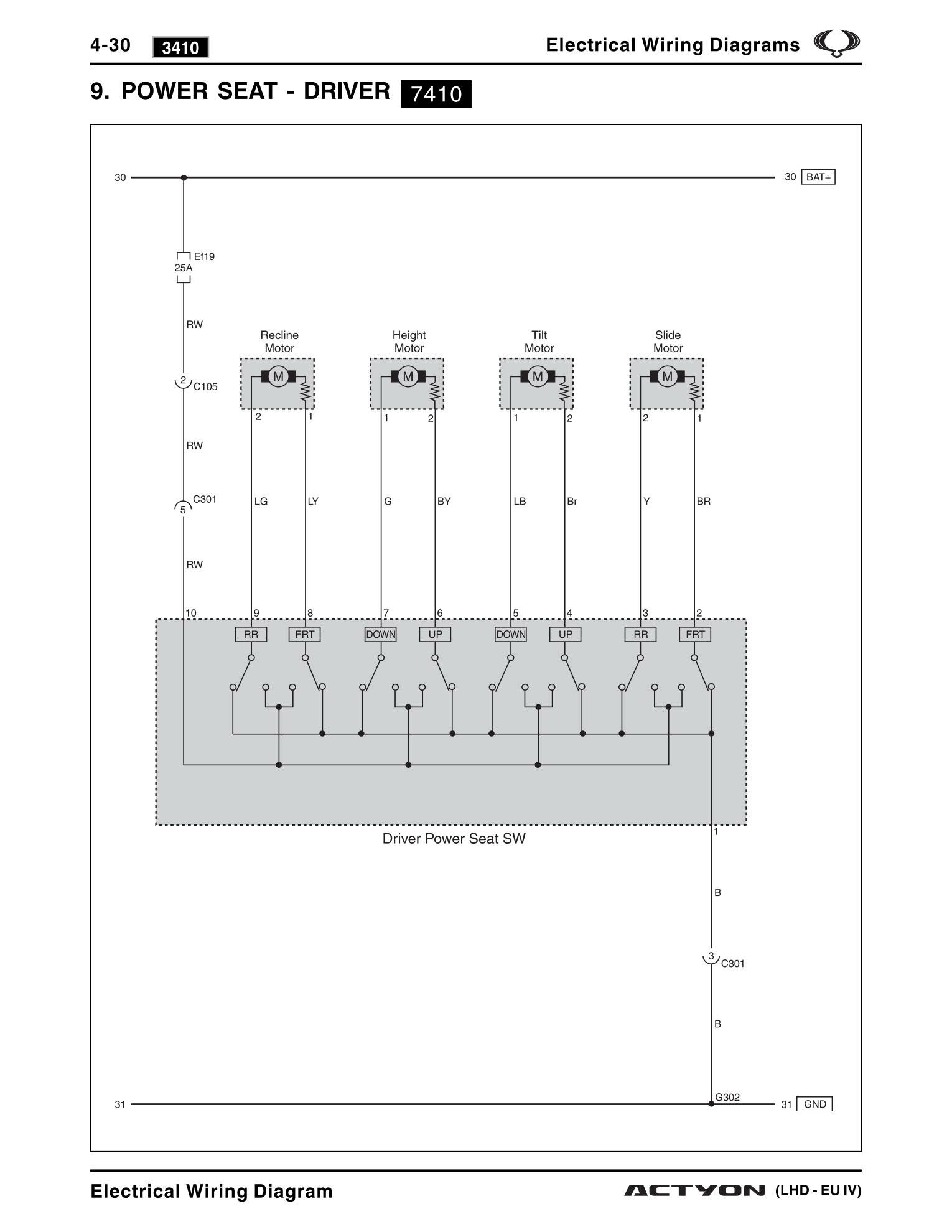

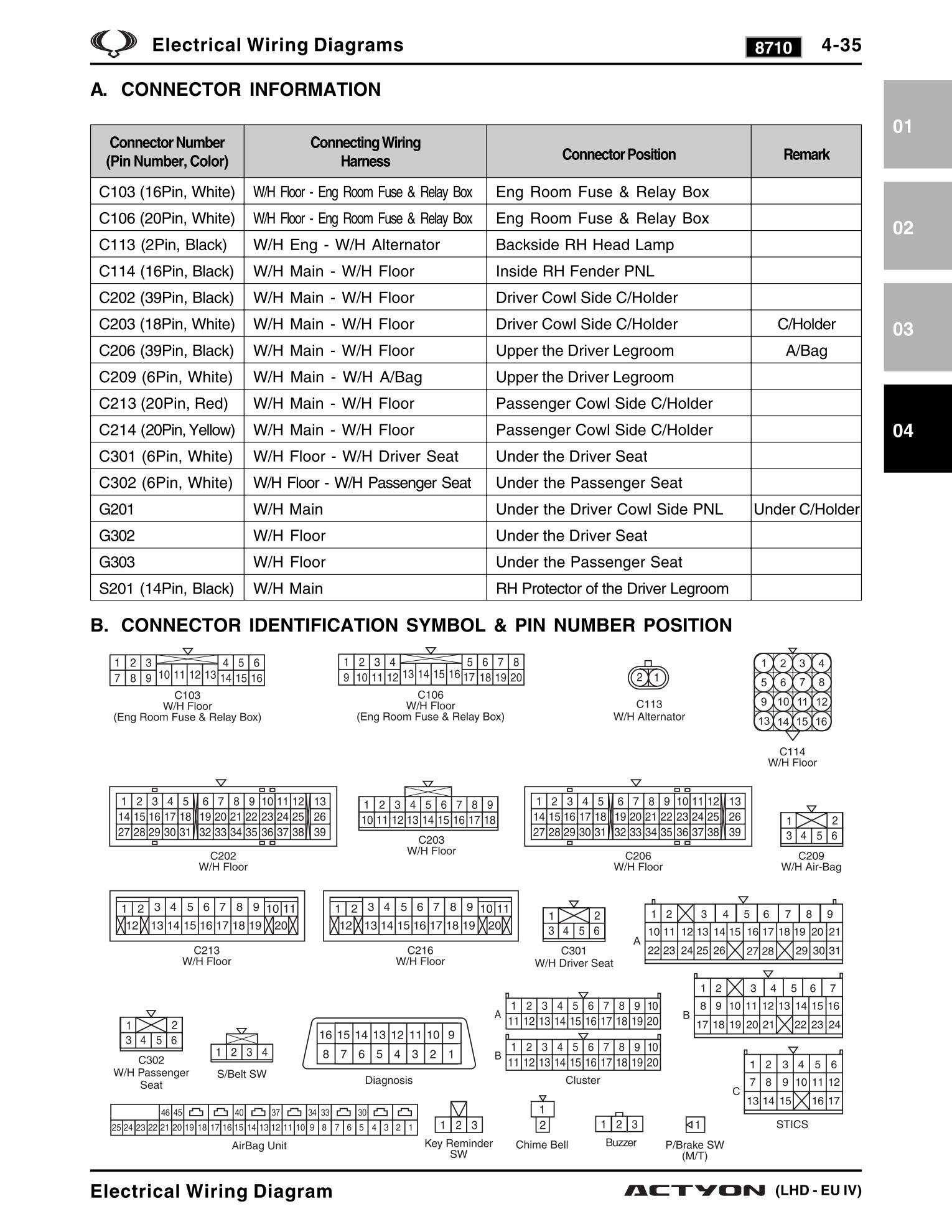

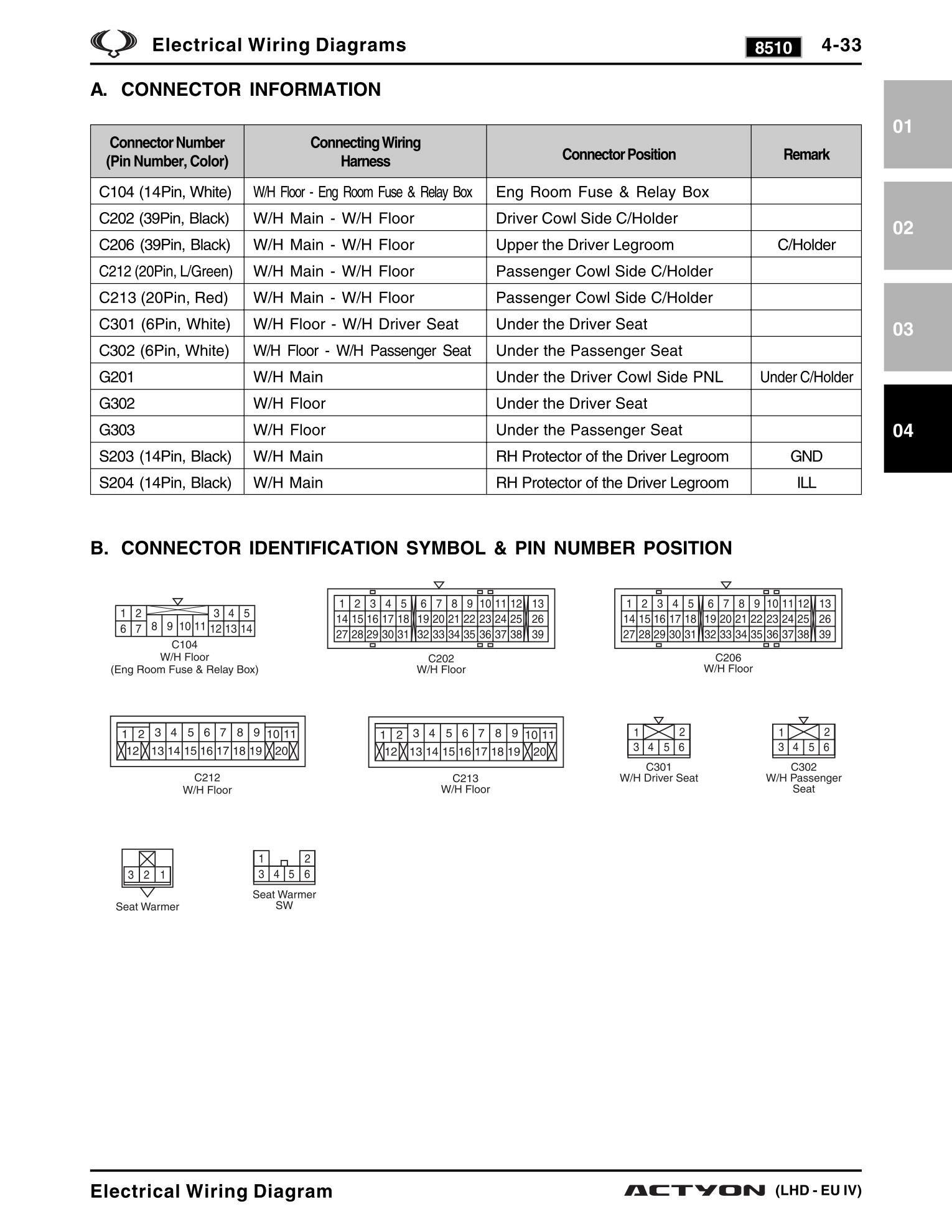

Подключение электропривода сидений Ssang Yong Actyon

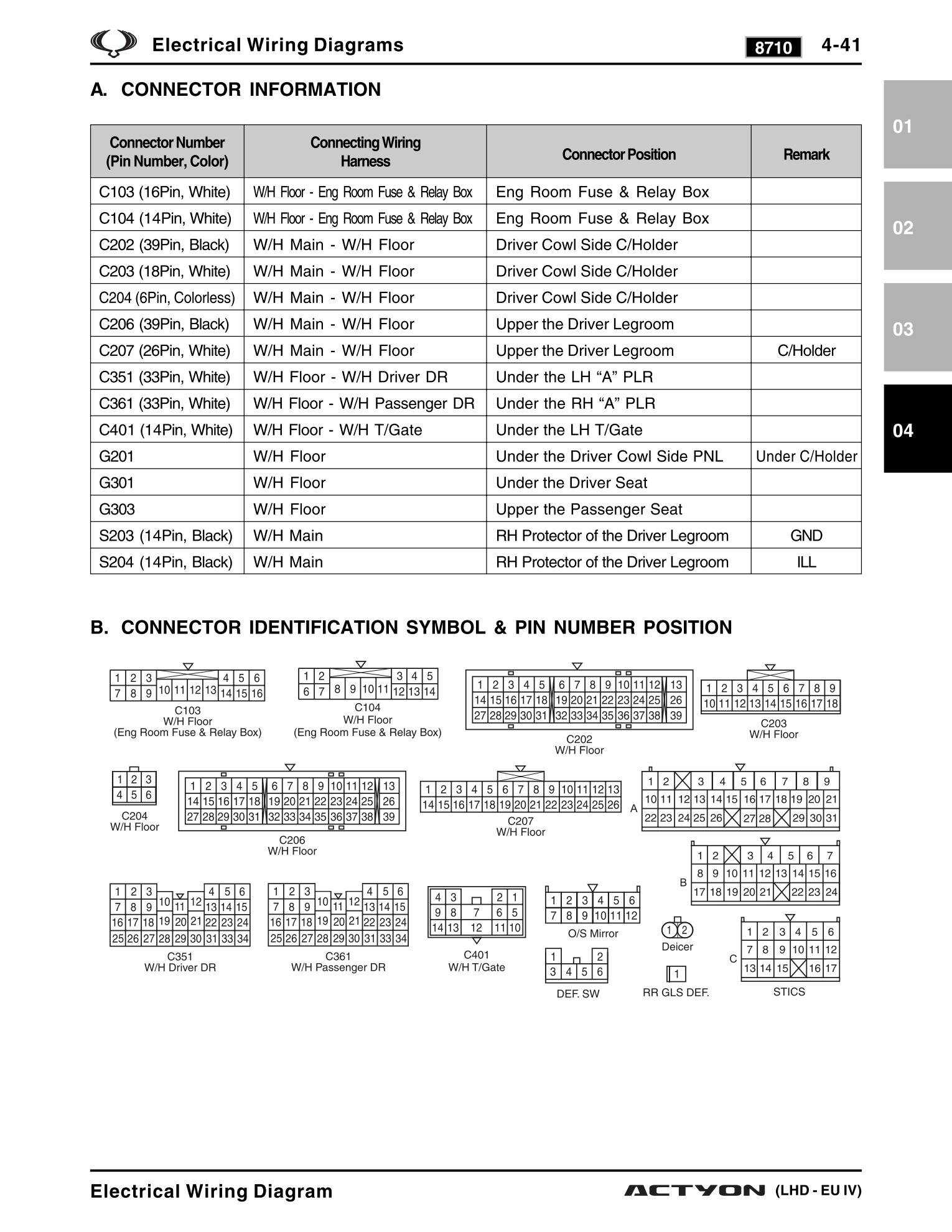

Сигнализатор открытых дверей и привод сидений

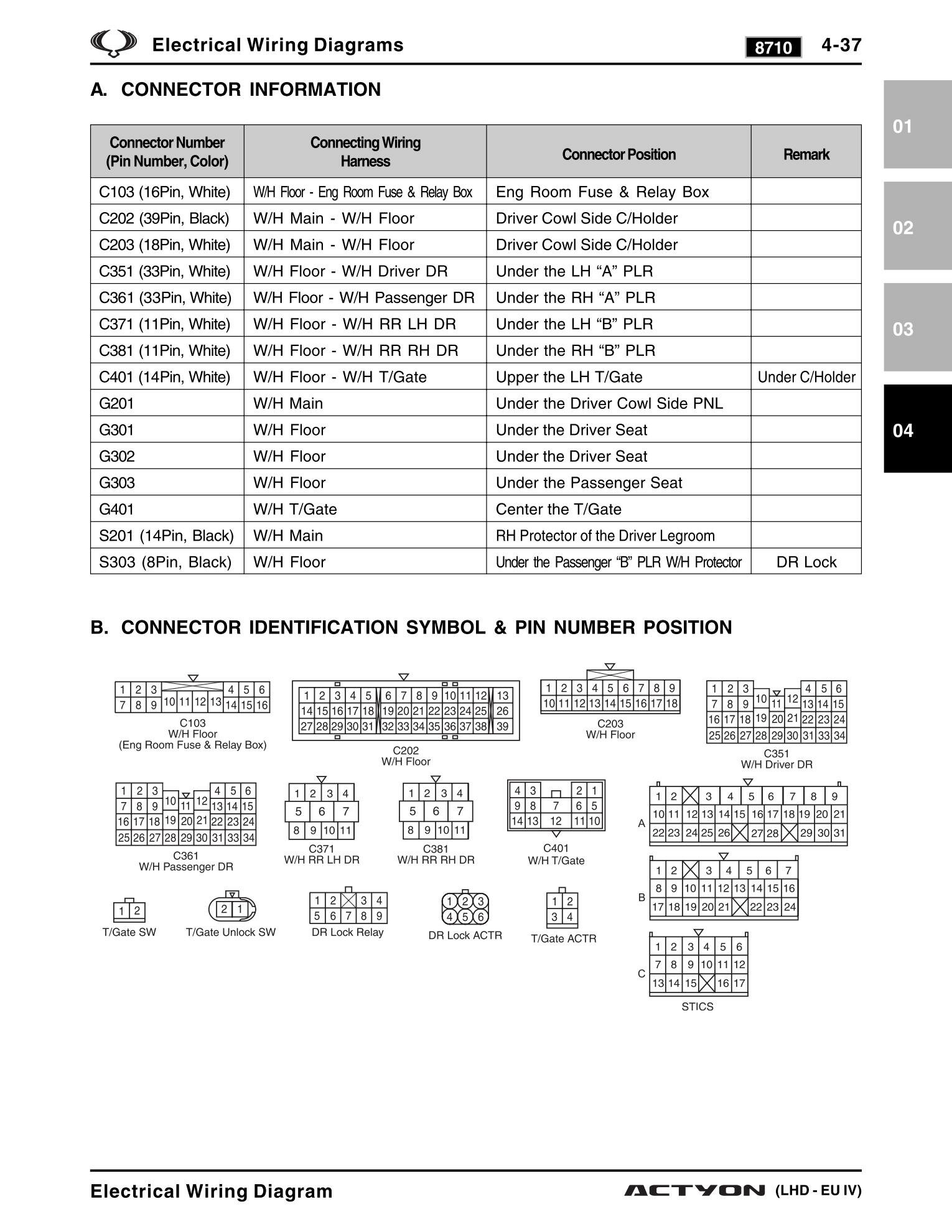

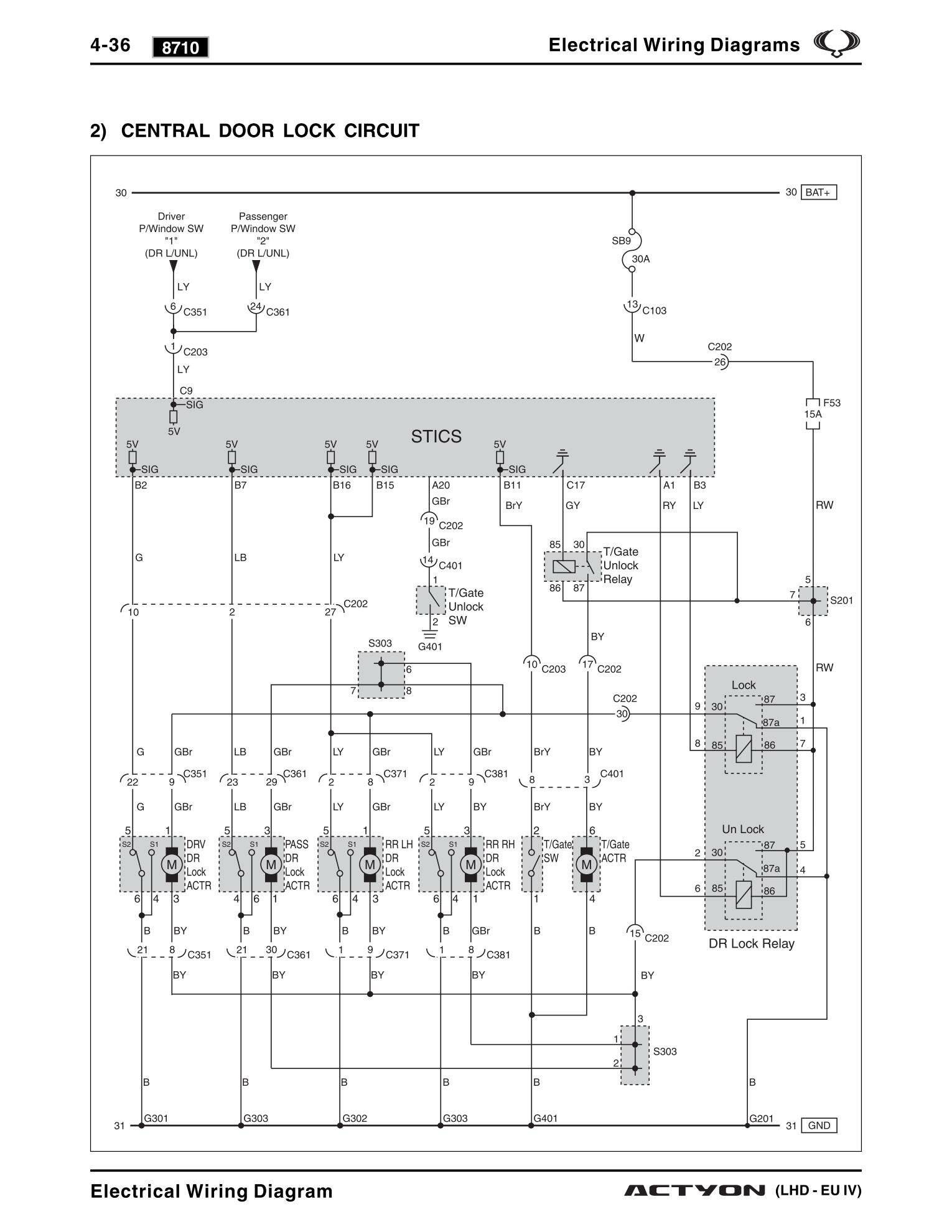

Схема центрального замка автомобиля

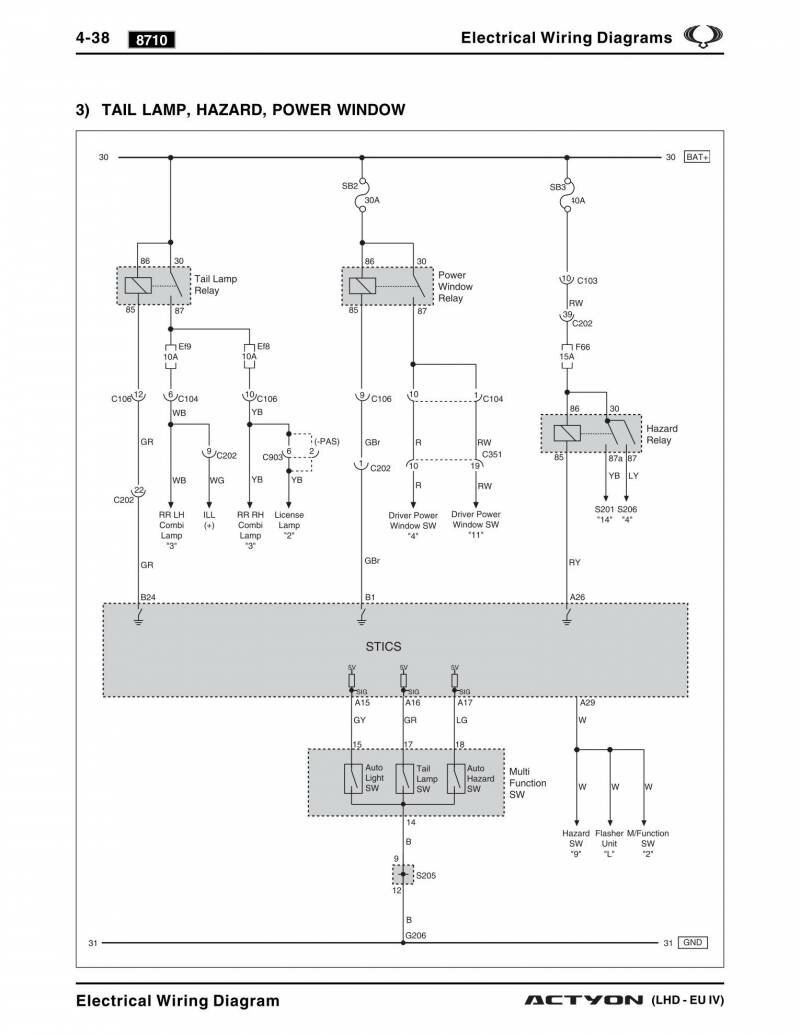

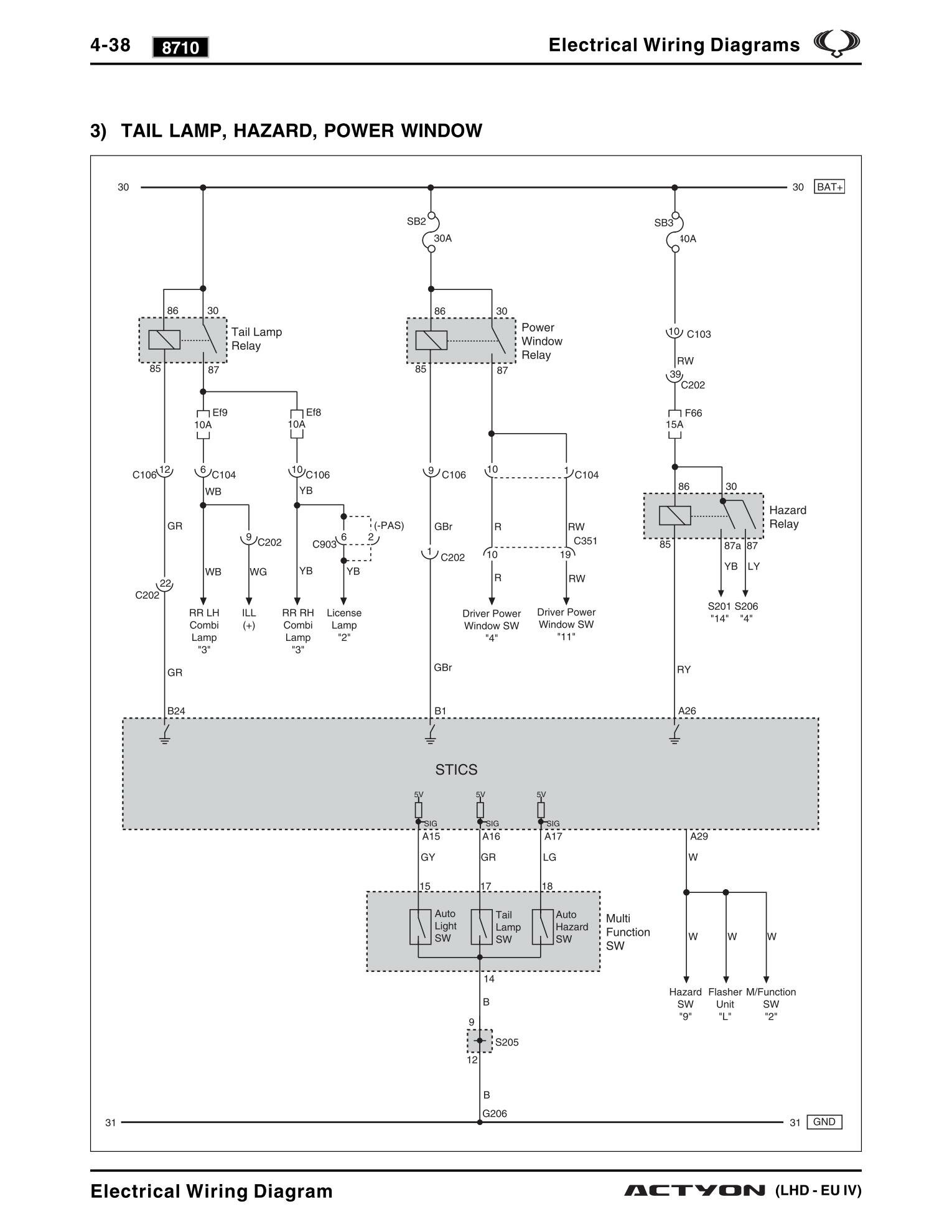

Задний фонарь, силовой распределитель

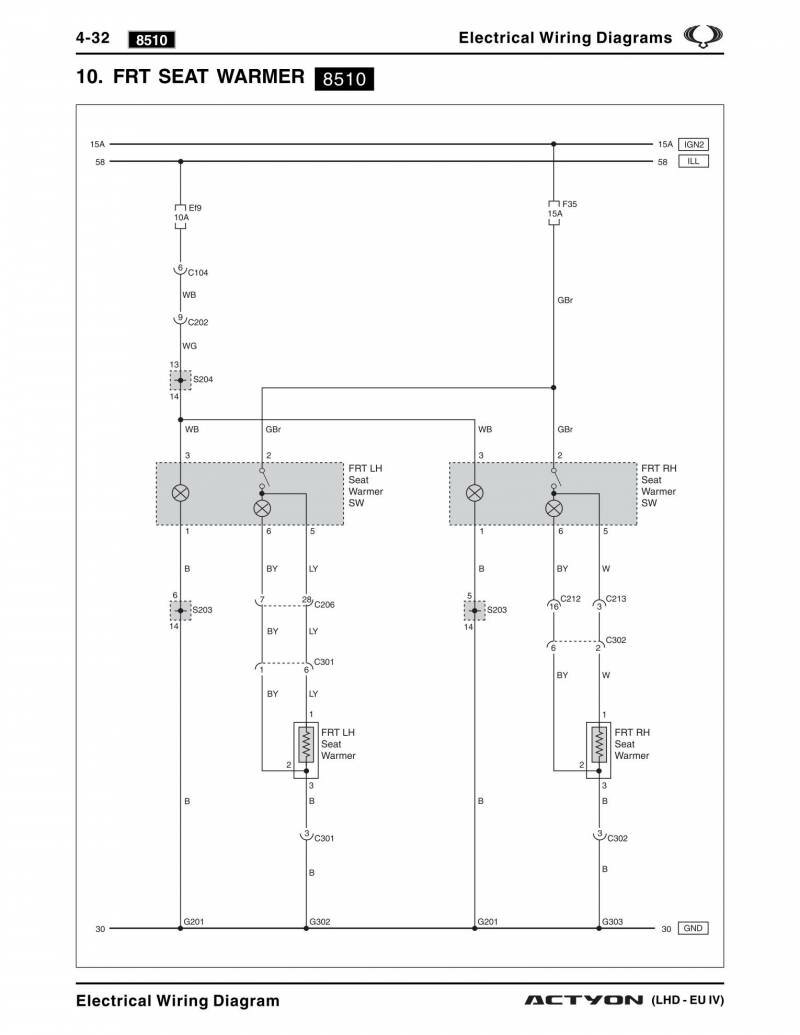

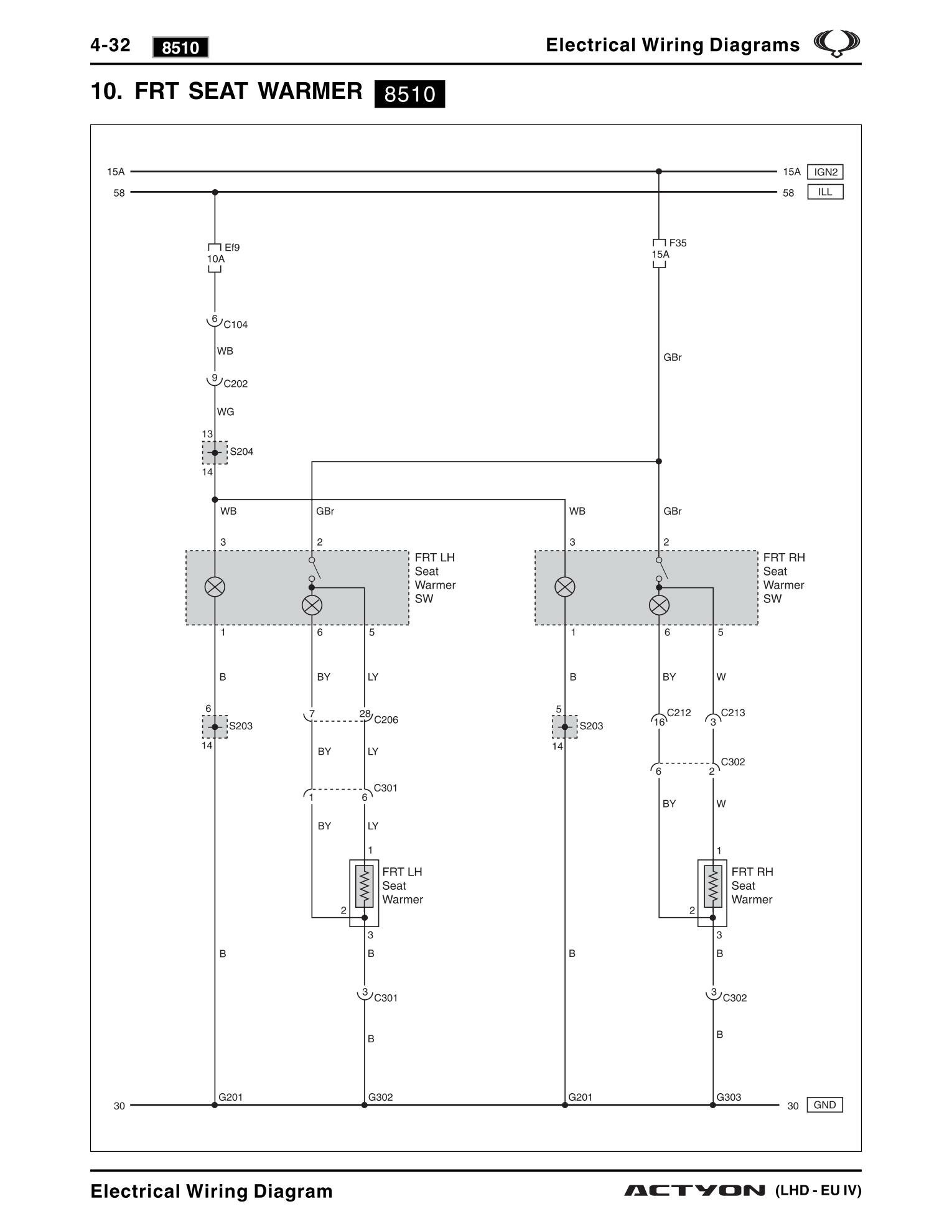

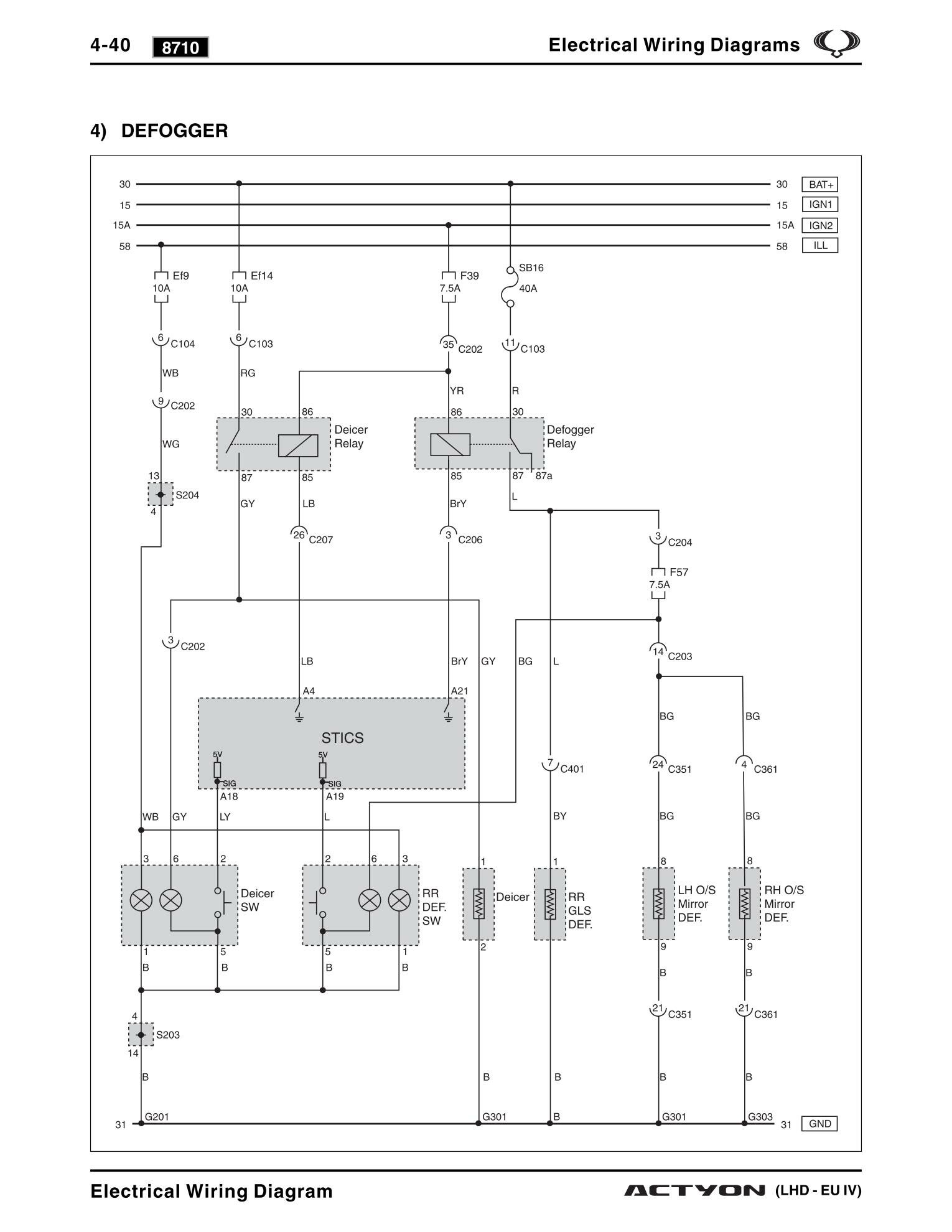

Обогрев - схема подключения

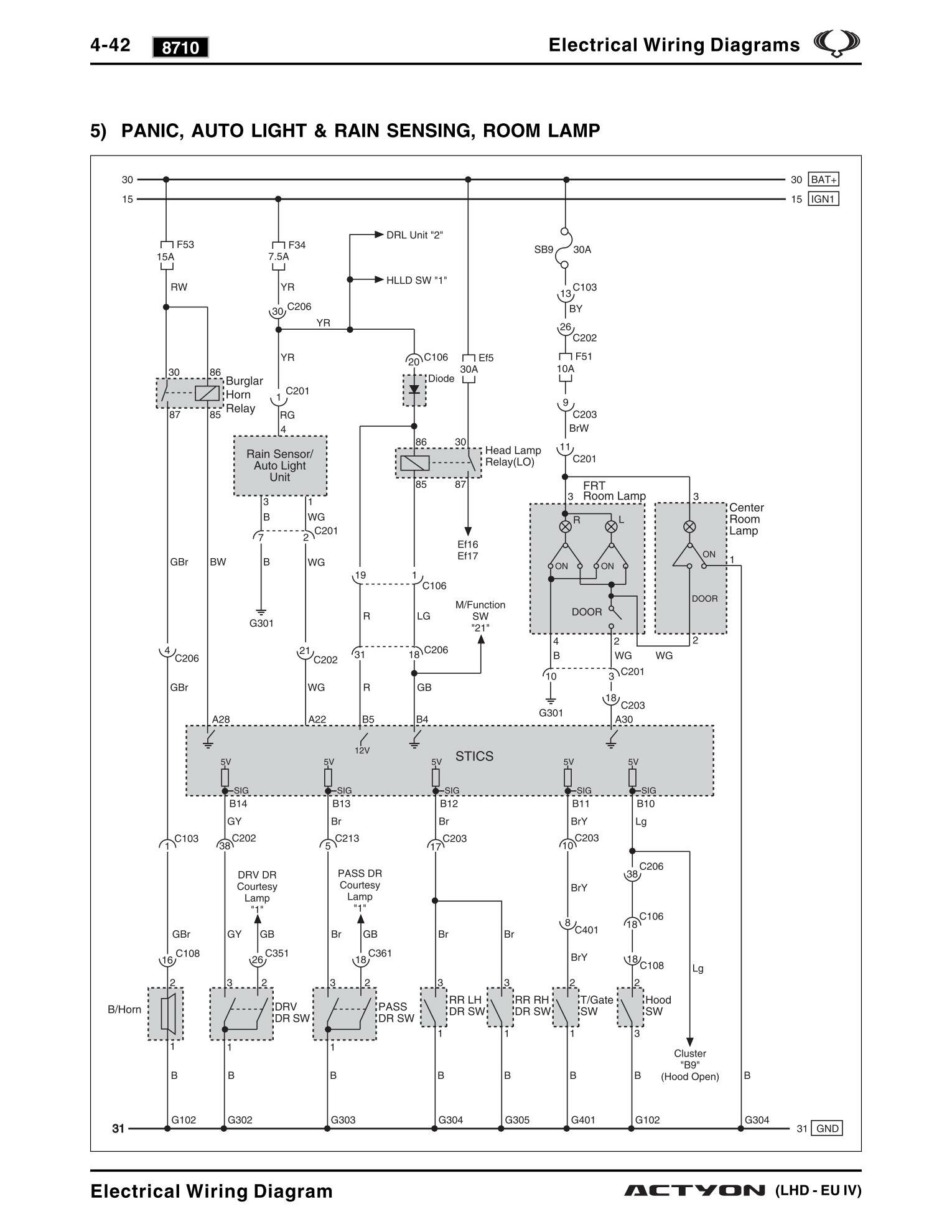

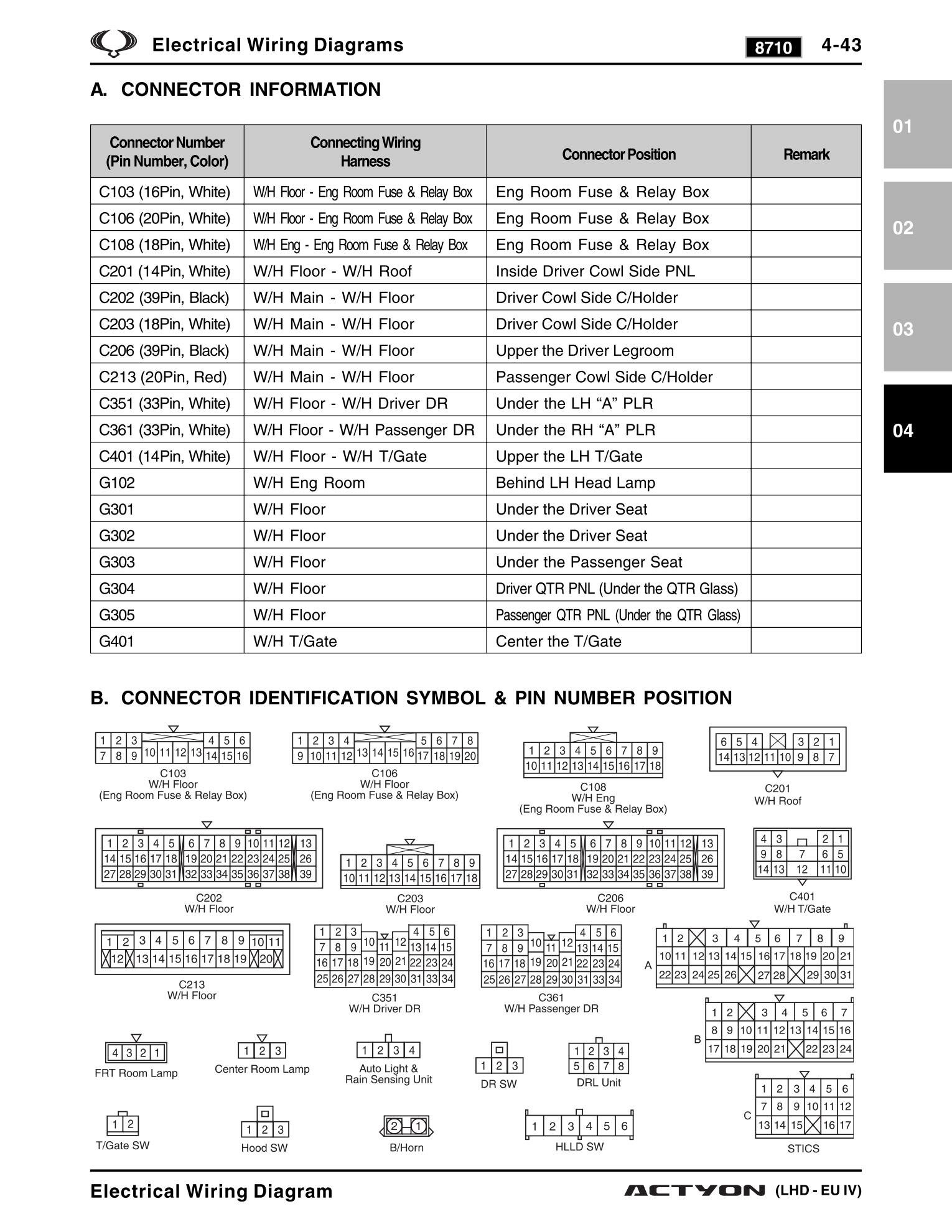

Блок фрагмента схемы с датчиком дождя и лампы внутреннего освещения

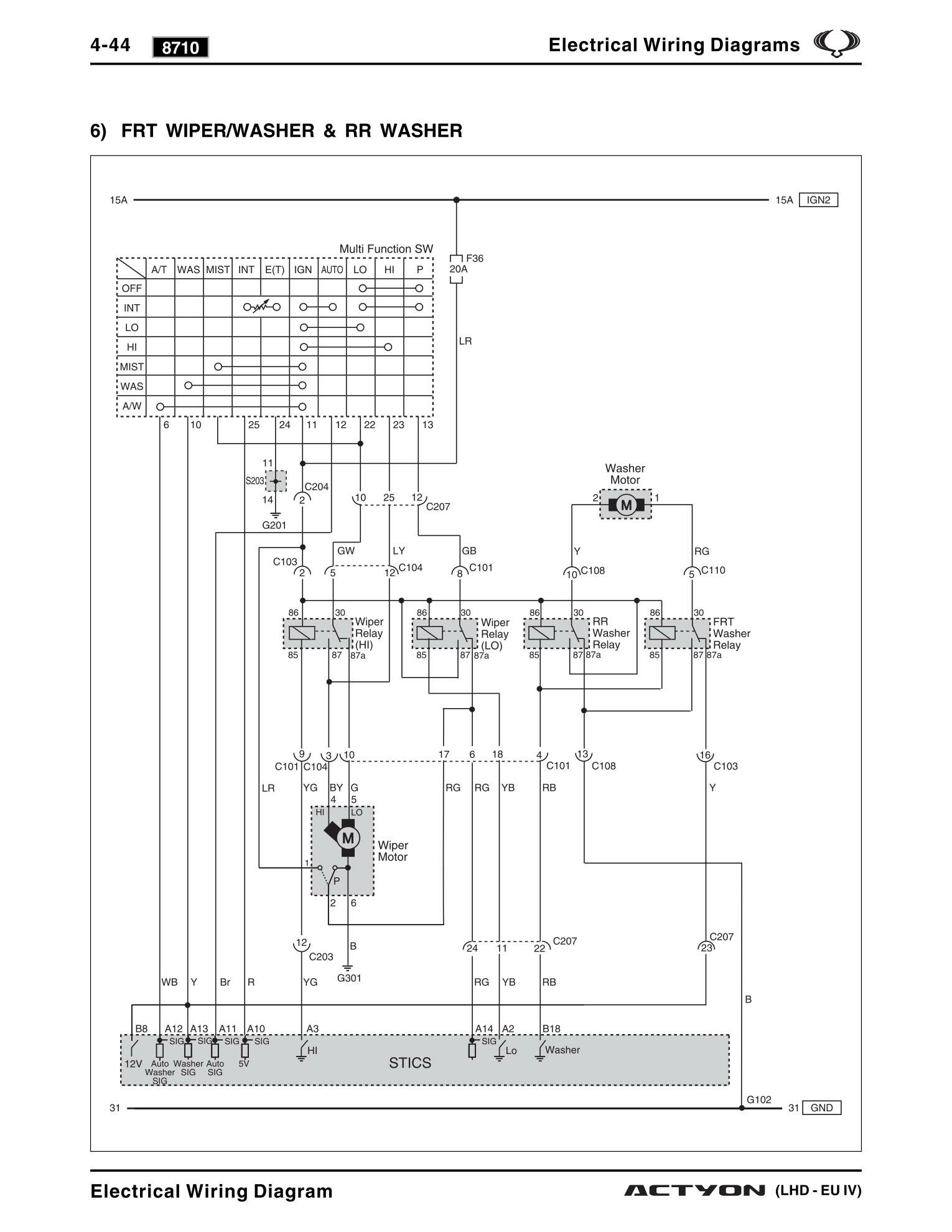

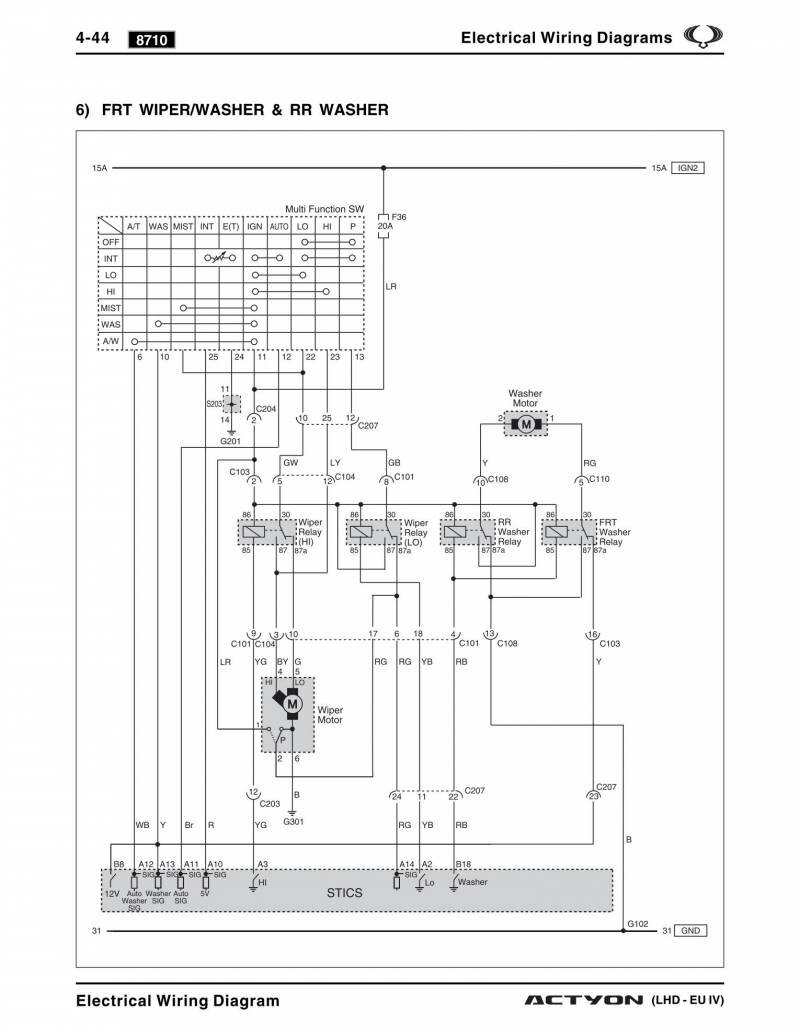

Очичтитель и омыватель стёкол автомобиля SsangYong Actyon

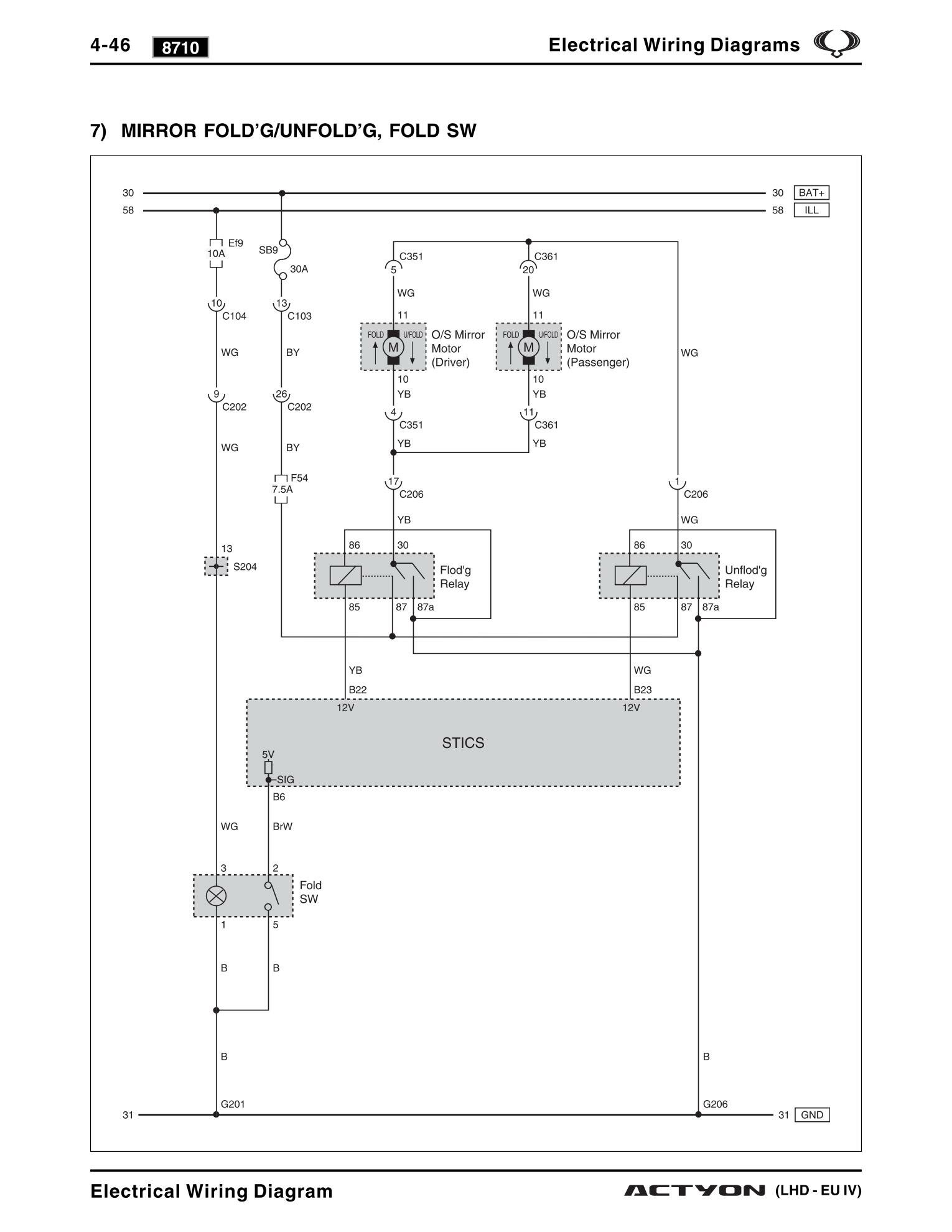

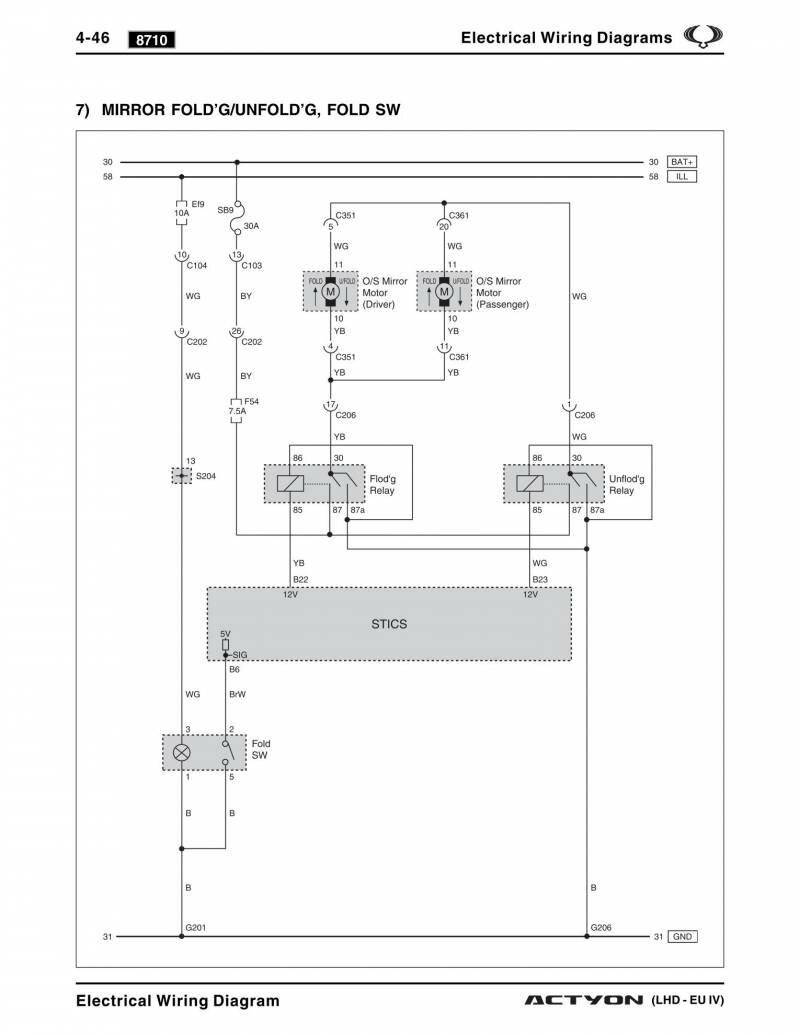

Электропривод зеркал - подъём и опускание

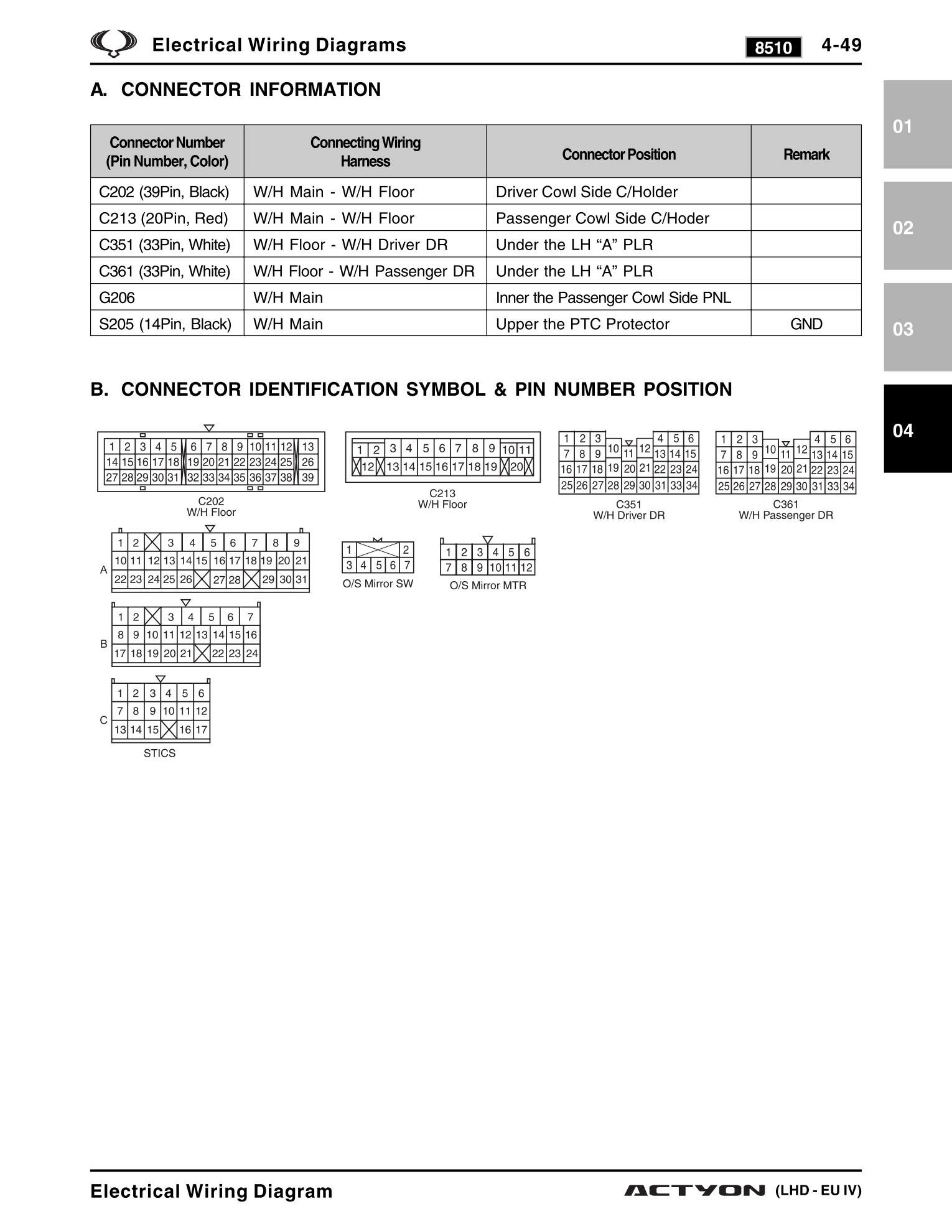

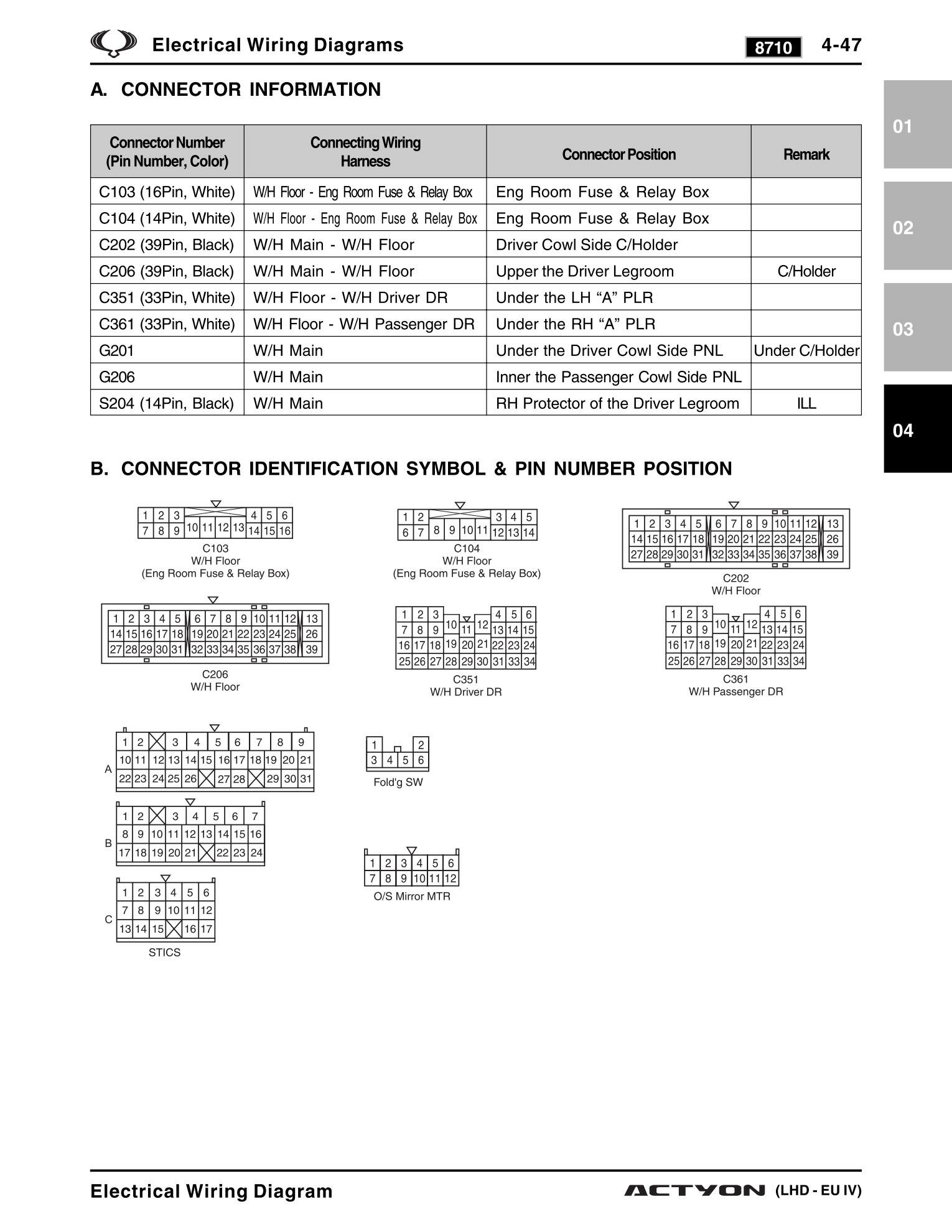

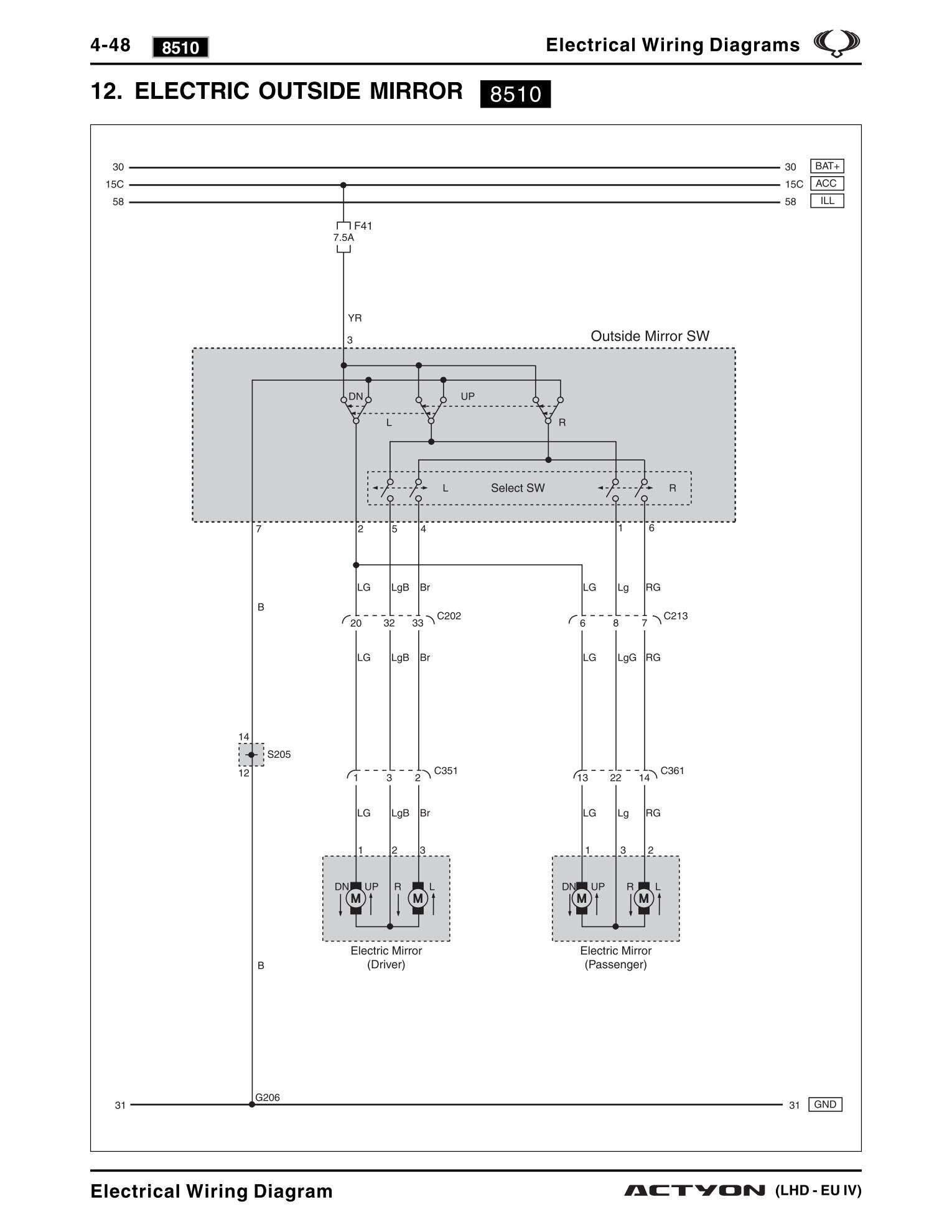

Управление внешним зеркалом - схема
