Окончание сборника схем электрооборудования легкового автомобиля санг йонг актион - заключительная часть. Здесь приведён узел блока осещения, люка, автоакустики и других модулей. Подходят для самостоятельного ремонта электроники и проводки авто SsangYong Actyon. Предоставляются материалы бесплатно, при условии их просмотра на сайте. Все схемы в хорошем качестве. Для удобства работы, они показаны в уменьшенном виде - увеличение делается по клику. Первая часть сборника тут.
Схемы санг йонг актион - окончание

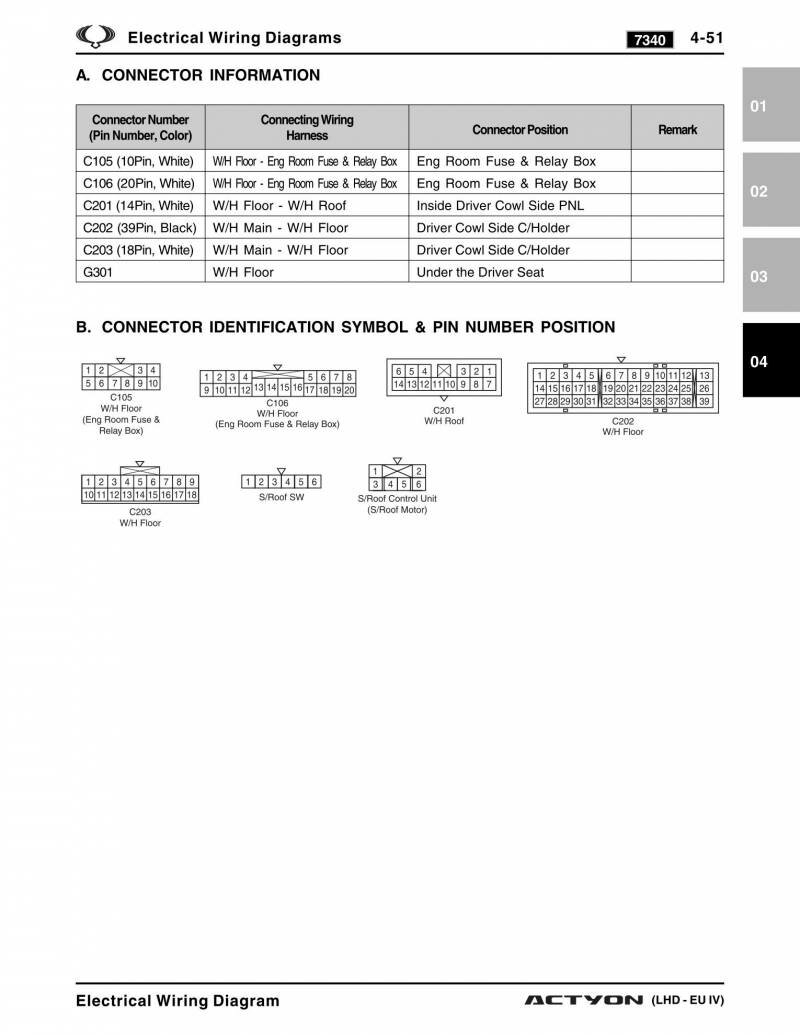

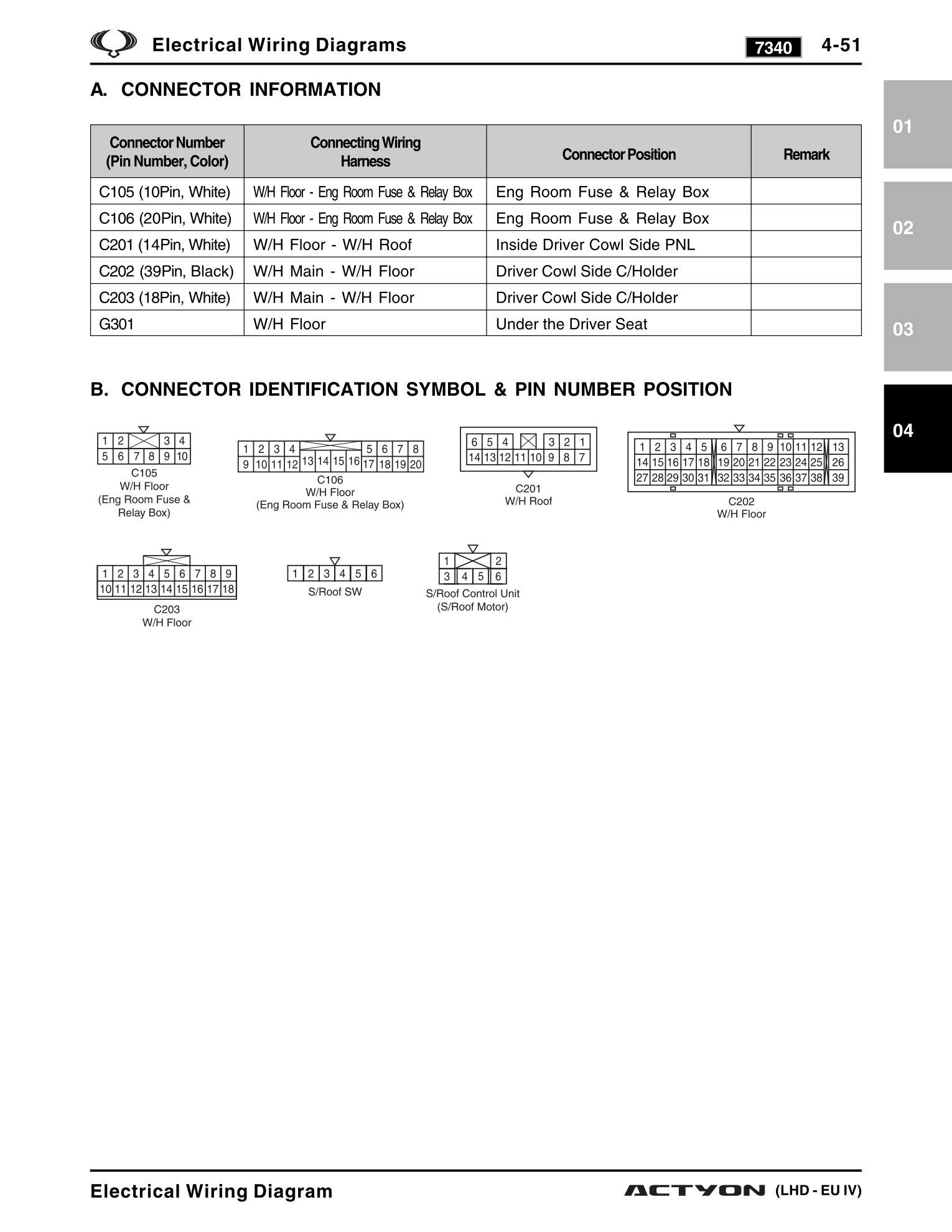

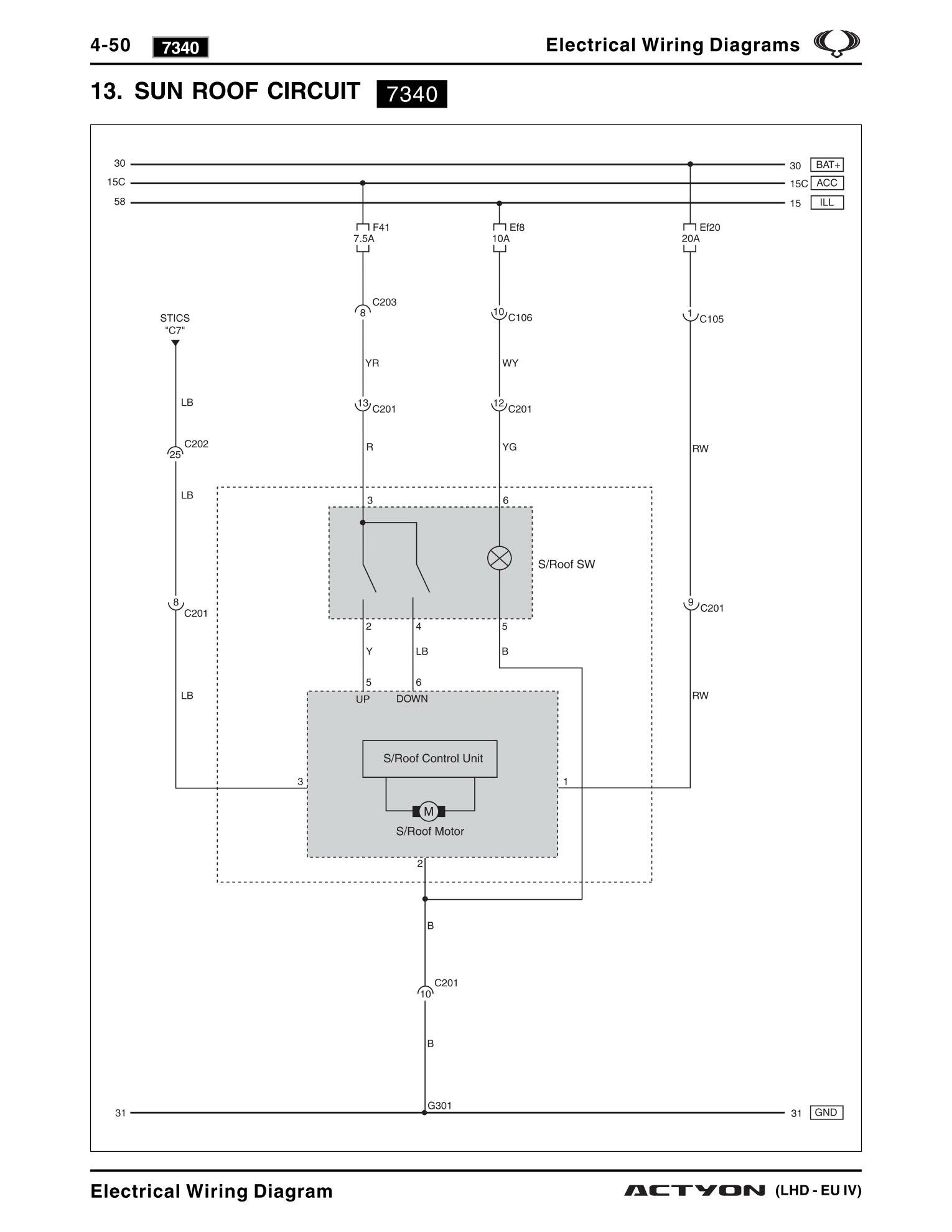

Электросхема привода люка крыши авто

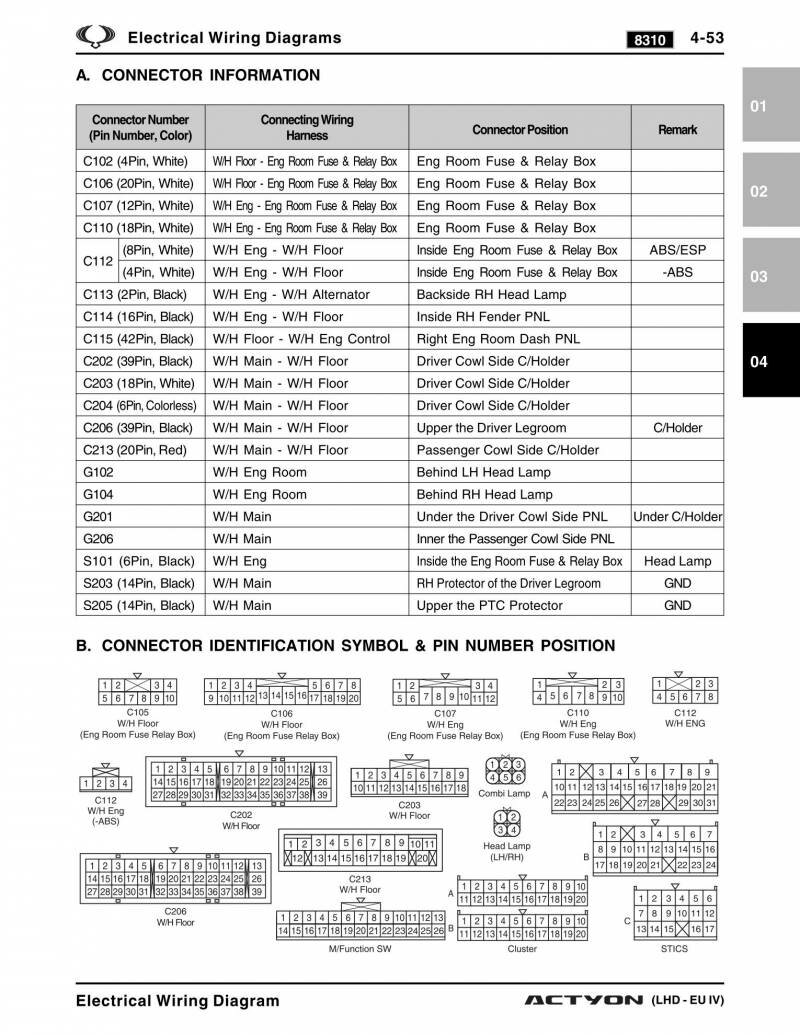

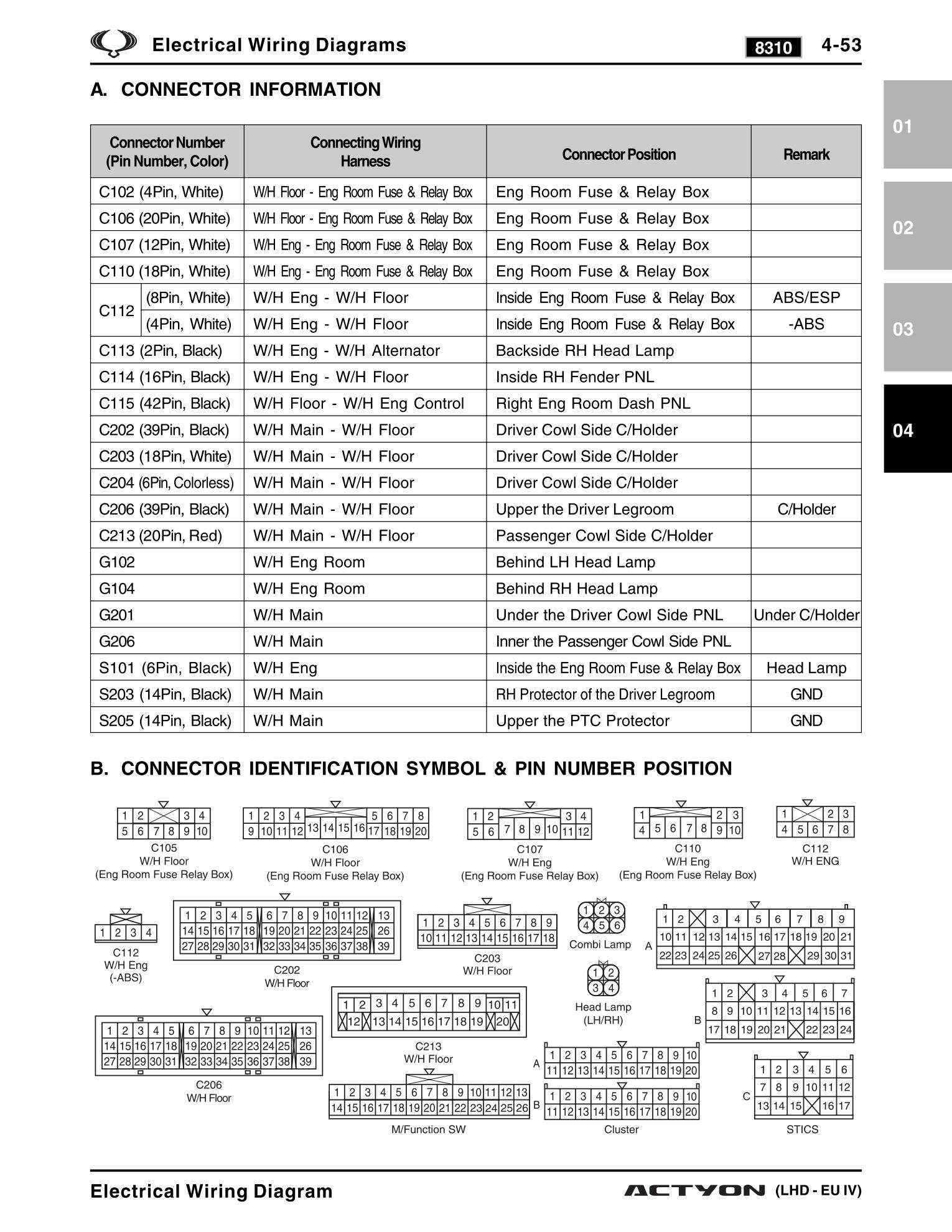

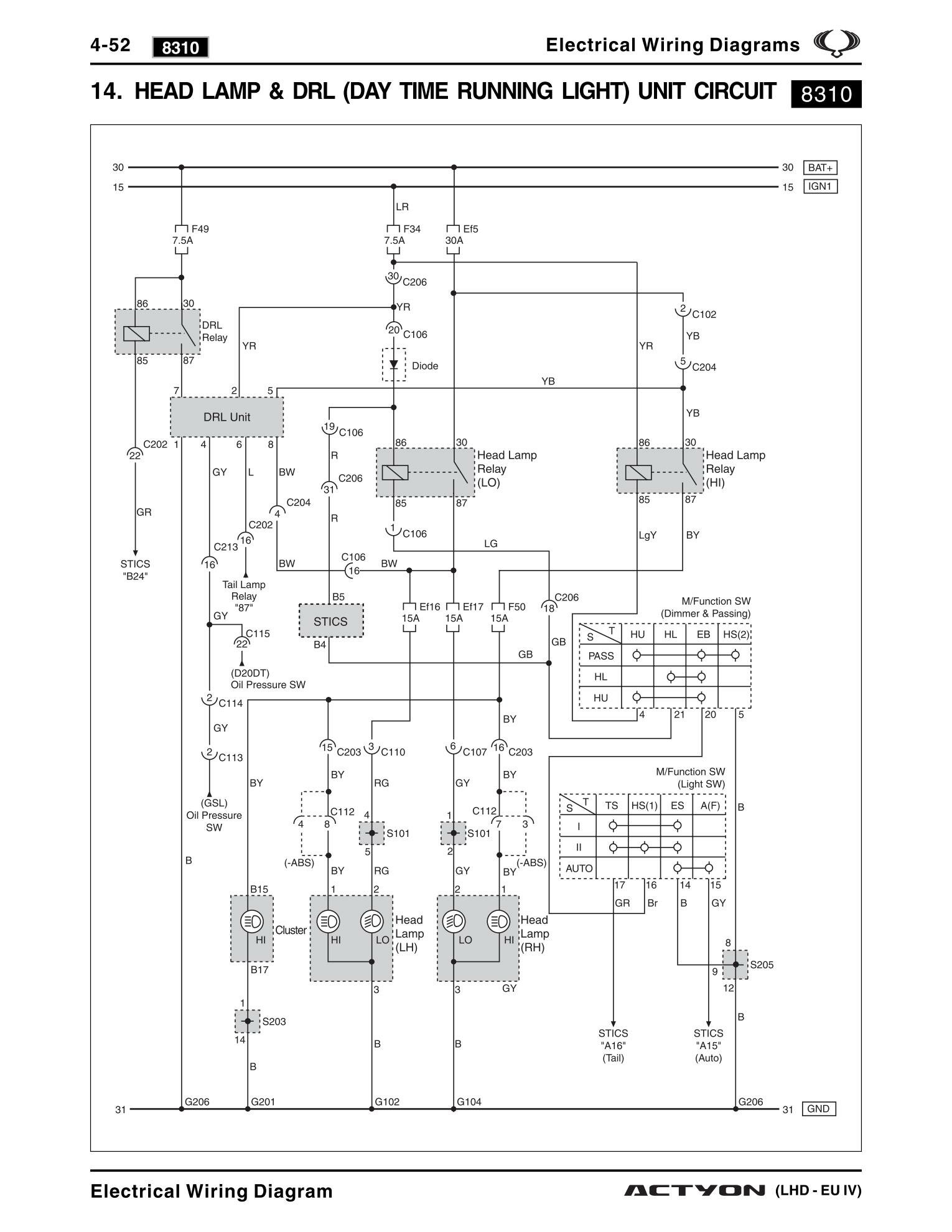

Головные фары и лампы дневного света (DRL) - схема

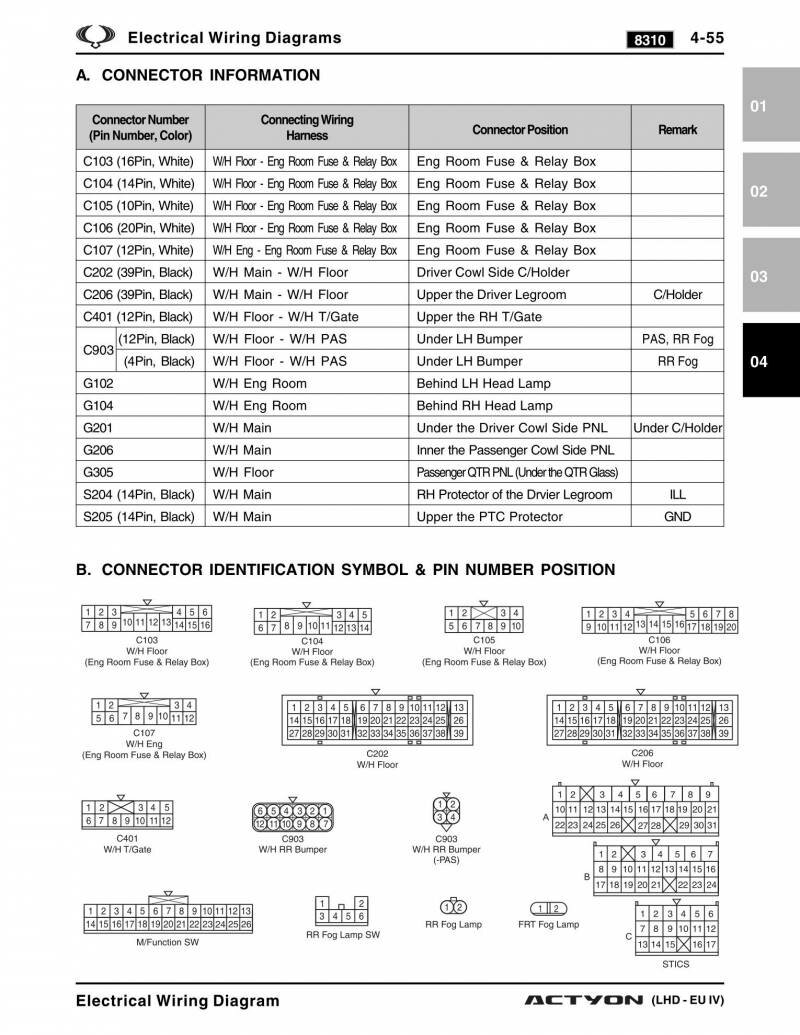

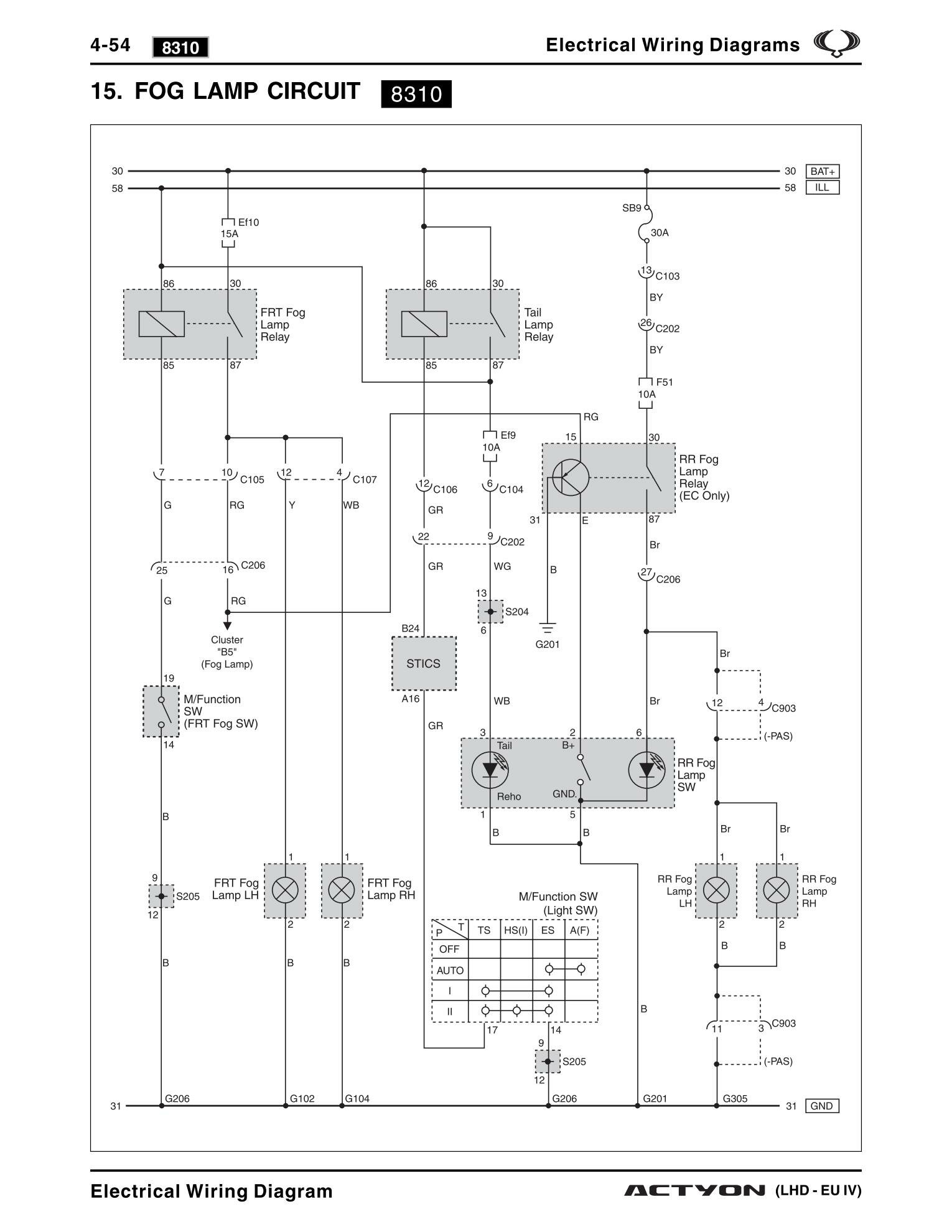

Противотуманные фары автомобиля Санг Йонг Актион

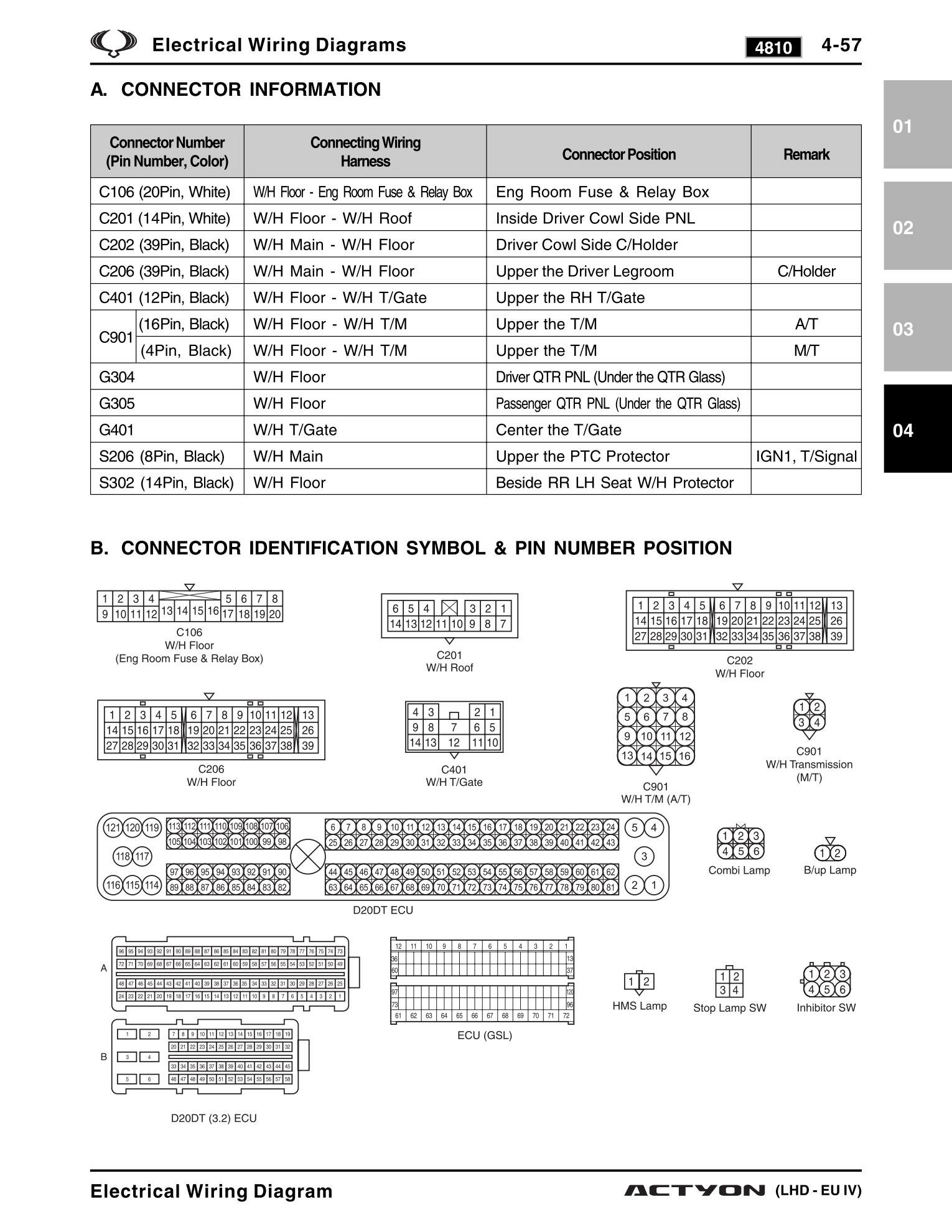

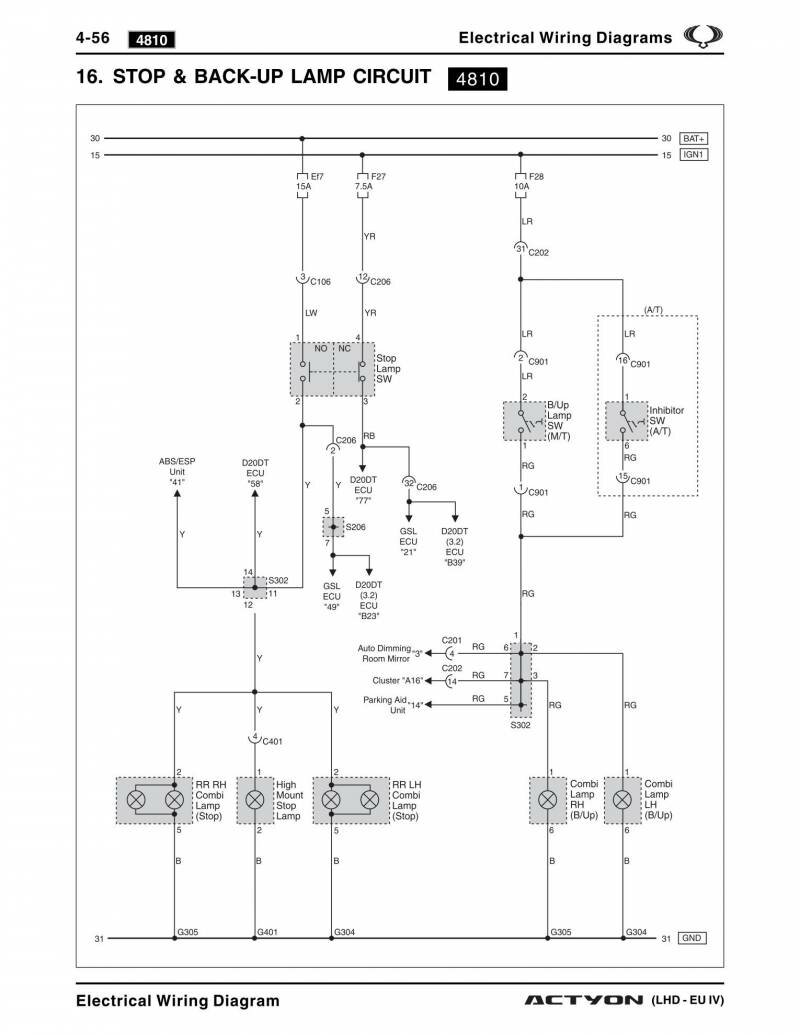

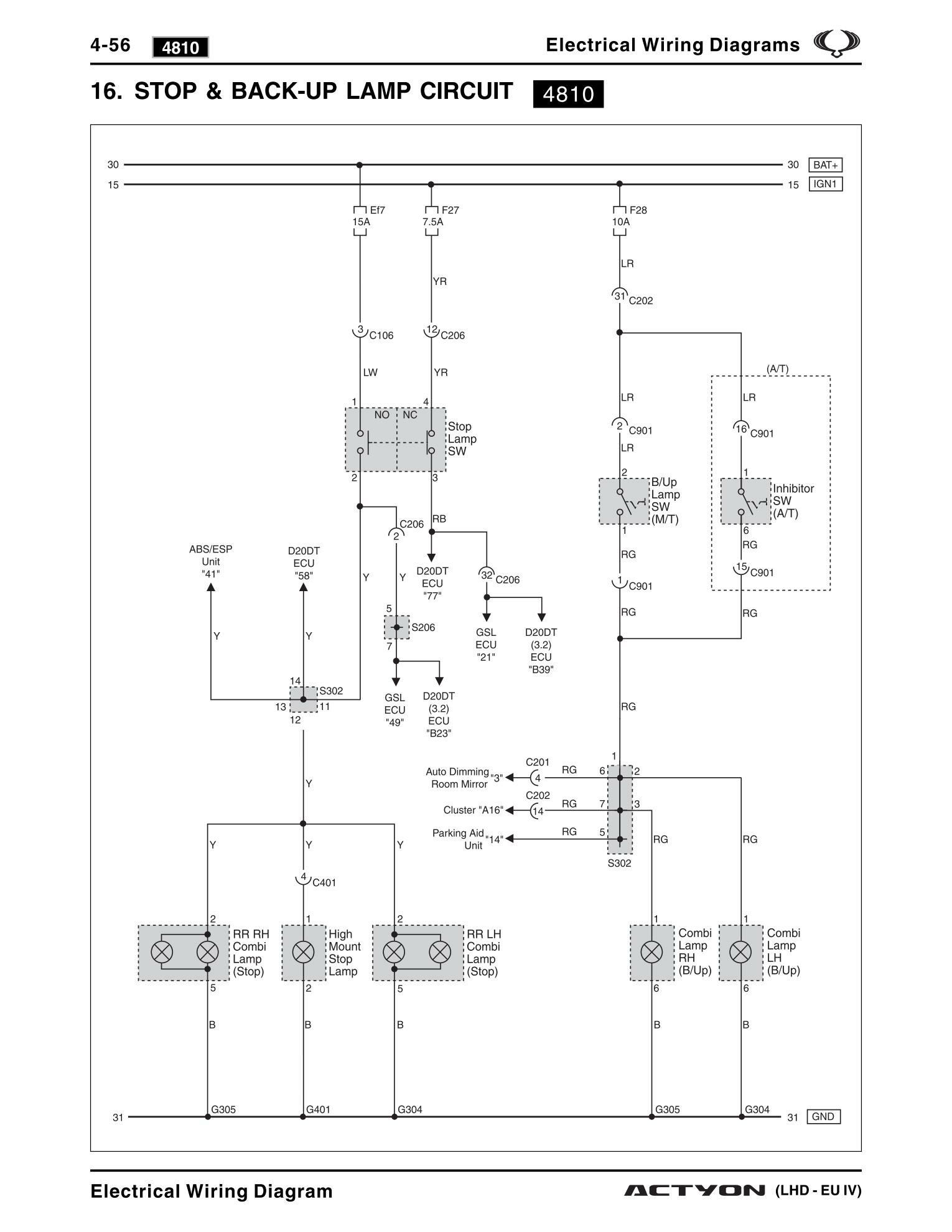

Стоп-сигнал и фары обратного хода машины

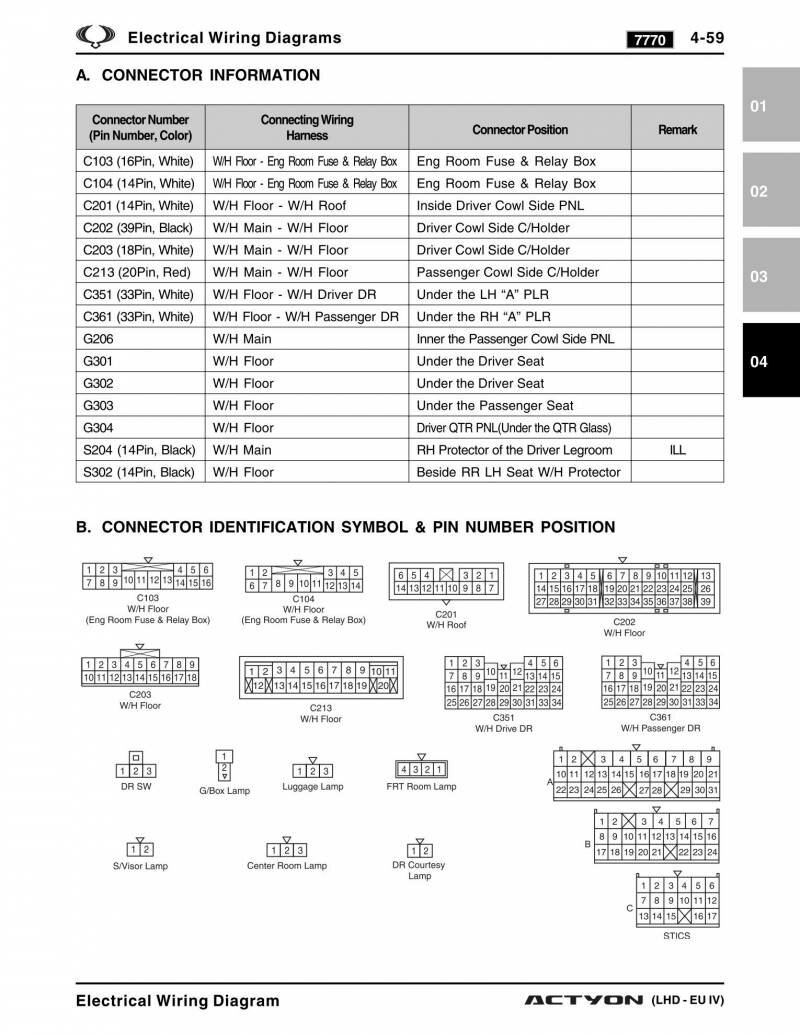

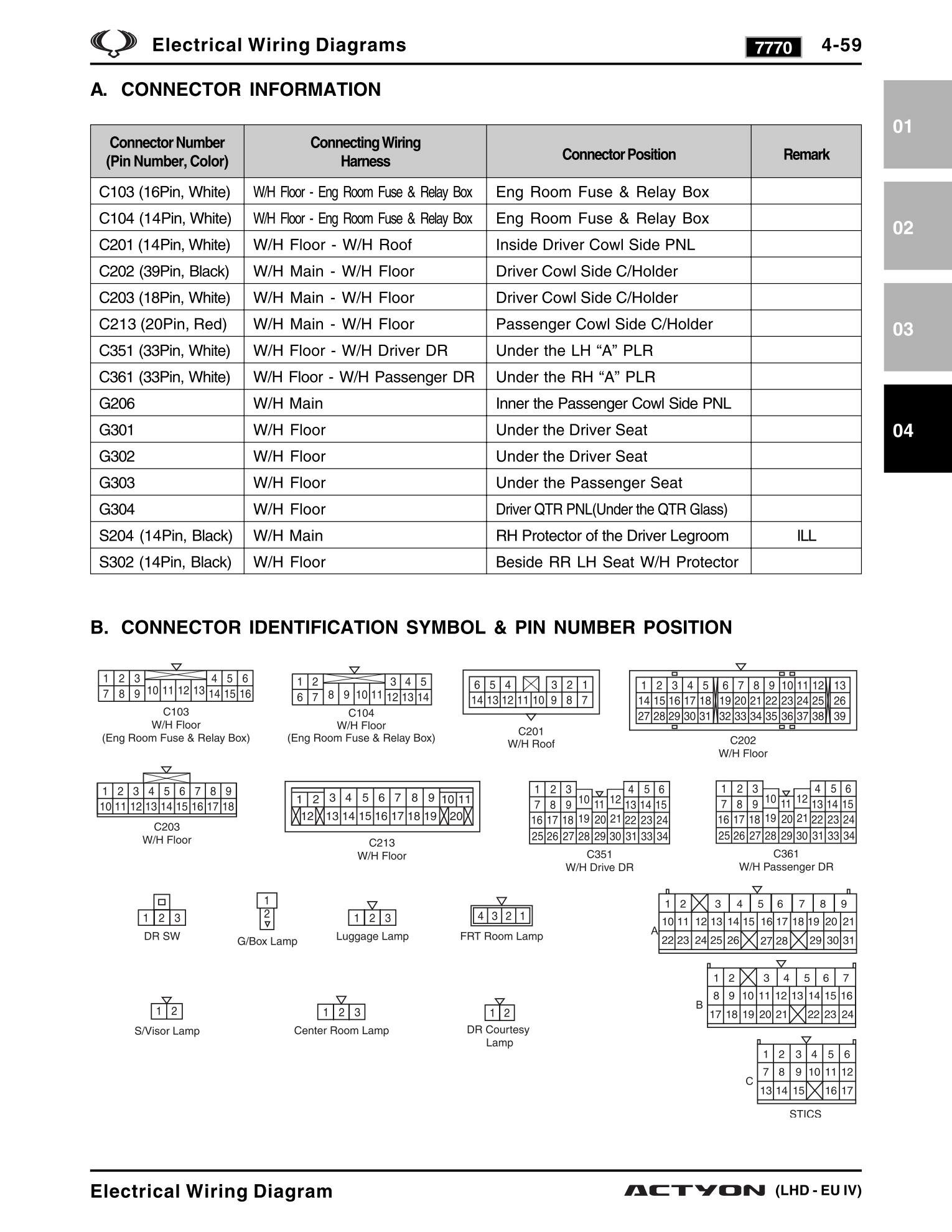

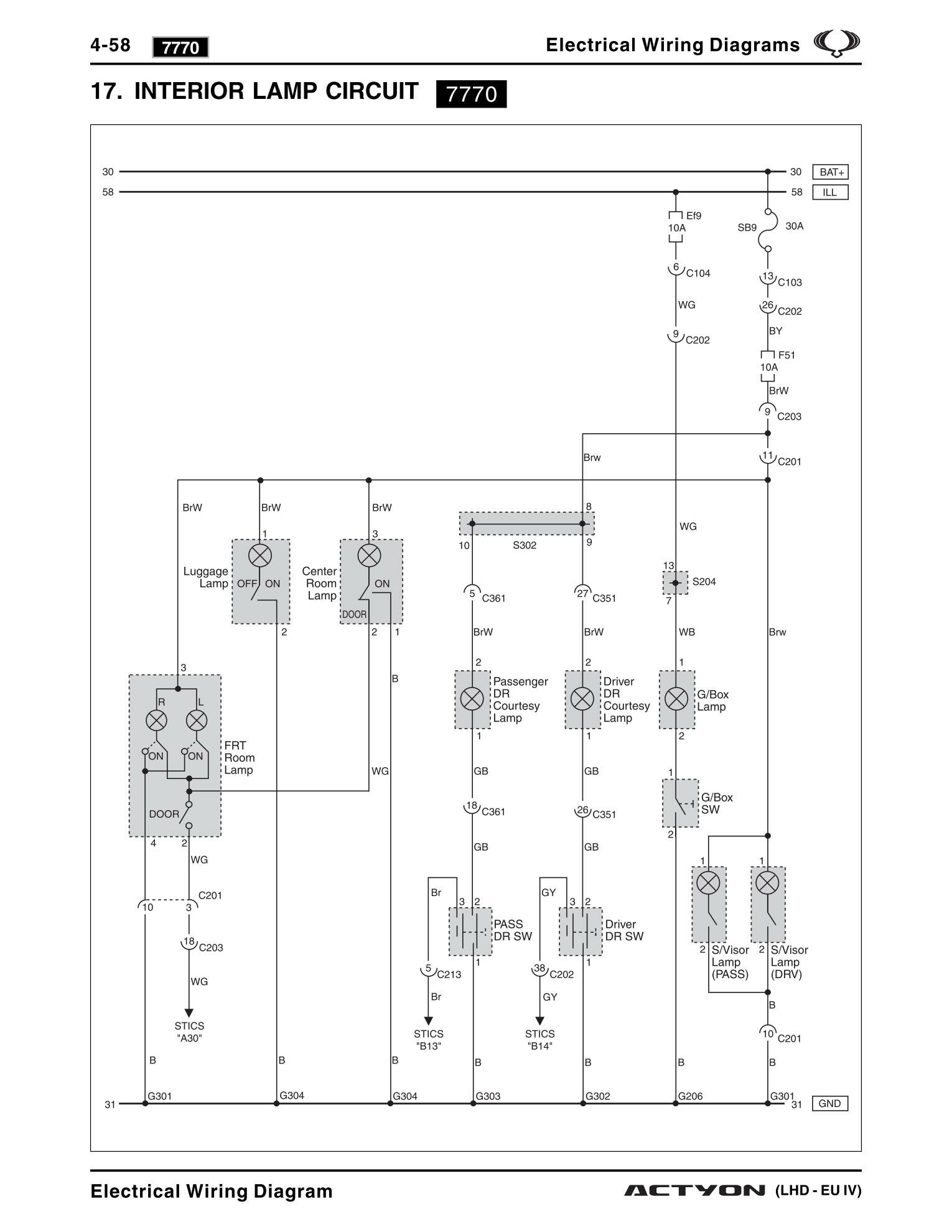

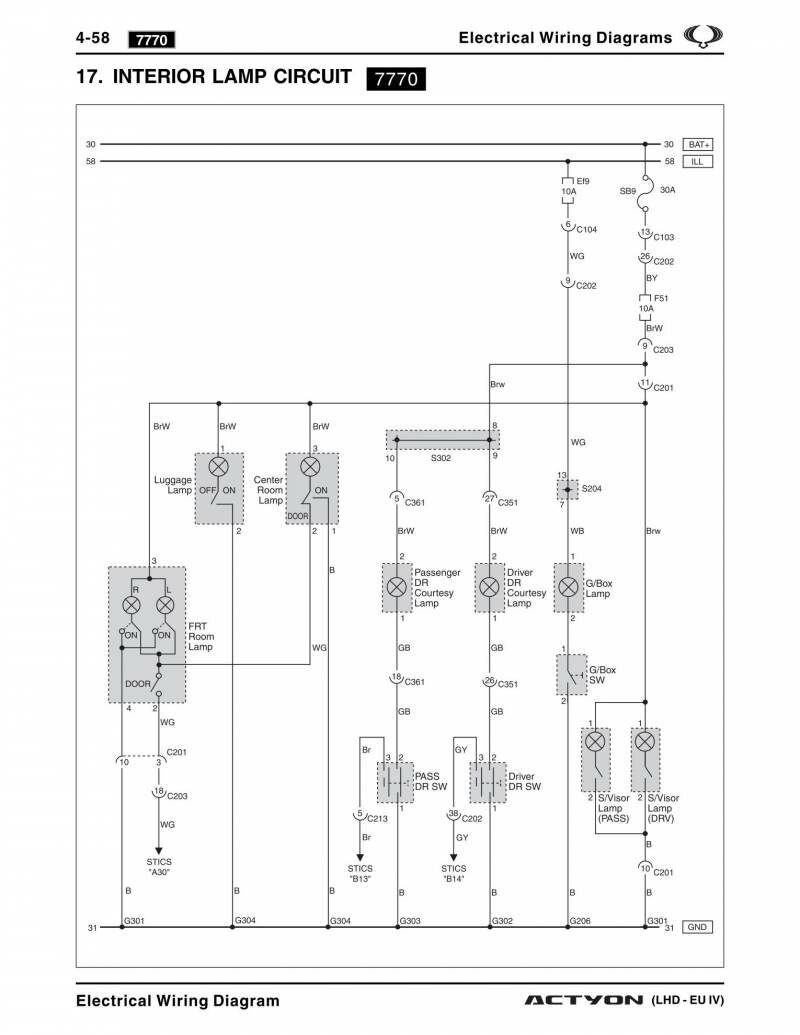

Электросхема внутренних ламп освещения салона

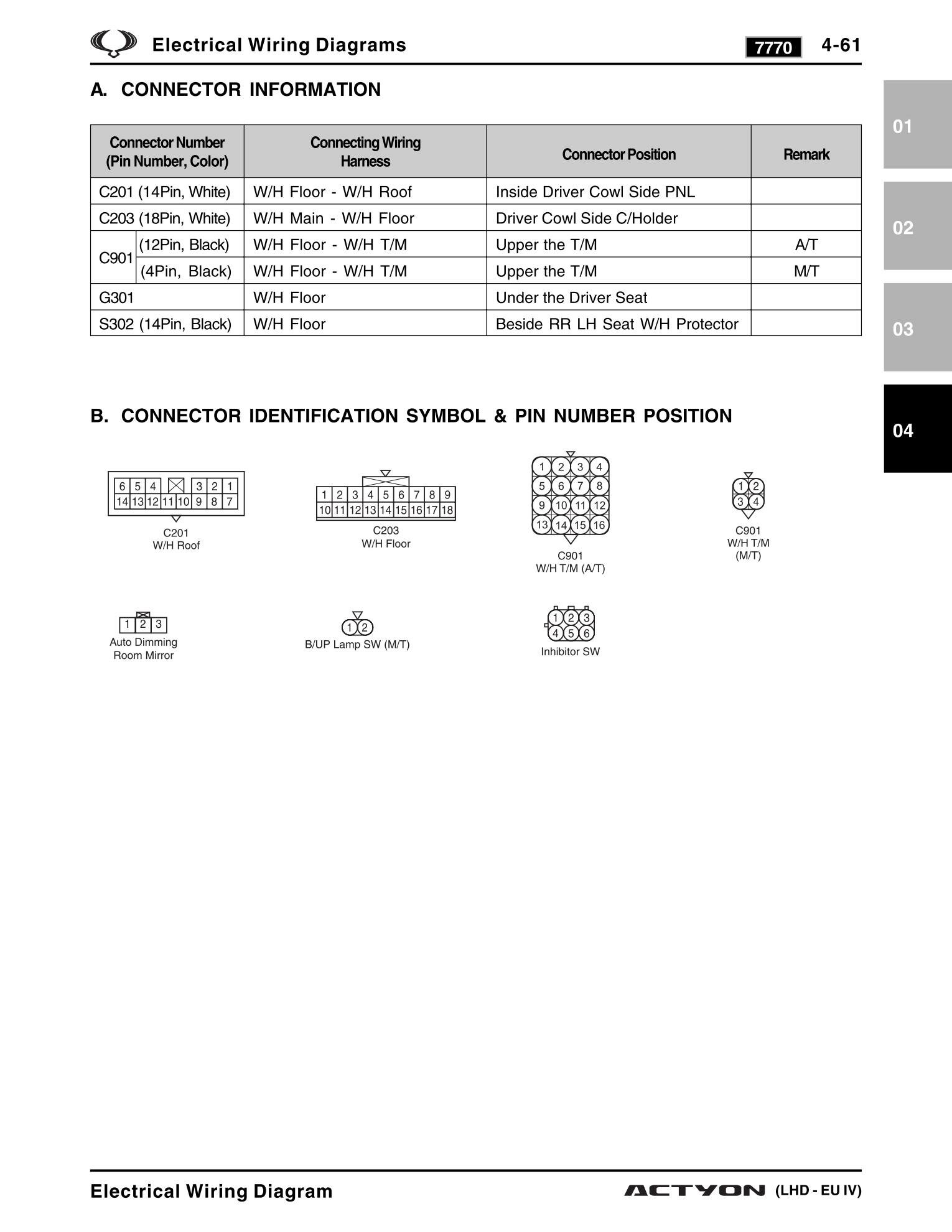

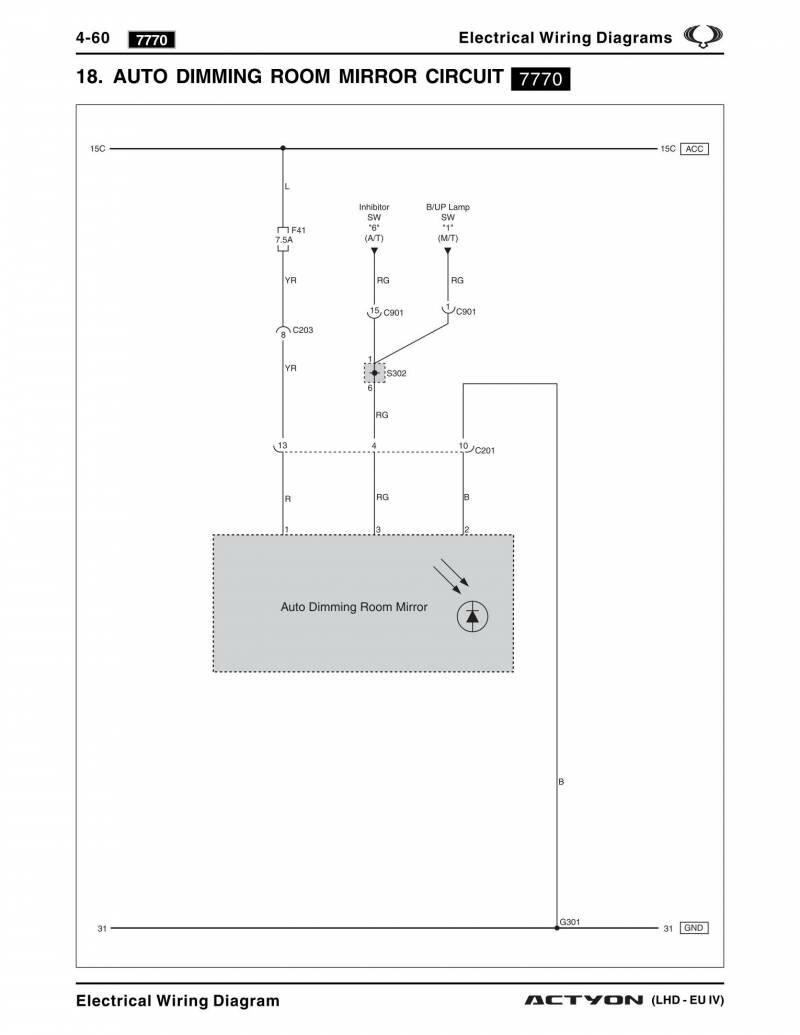

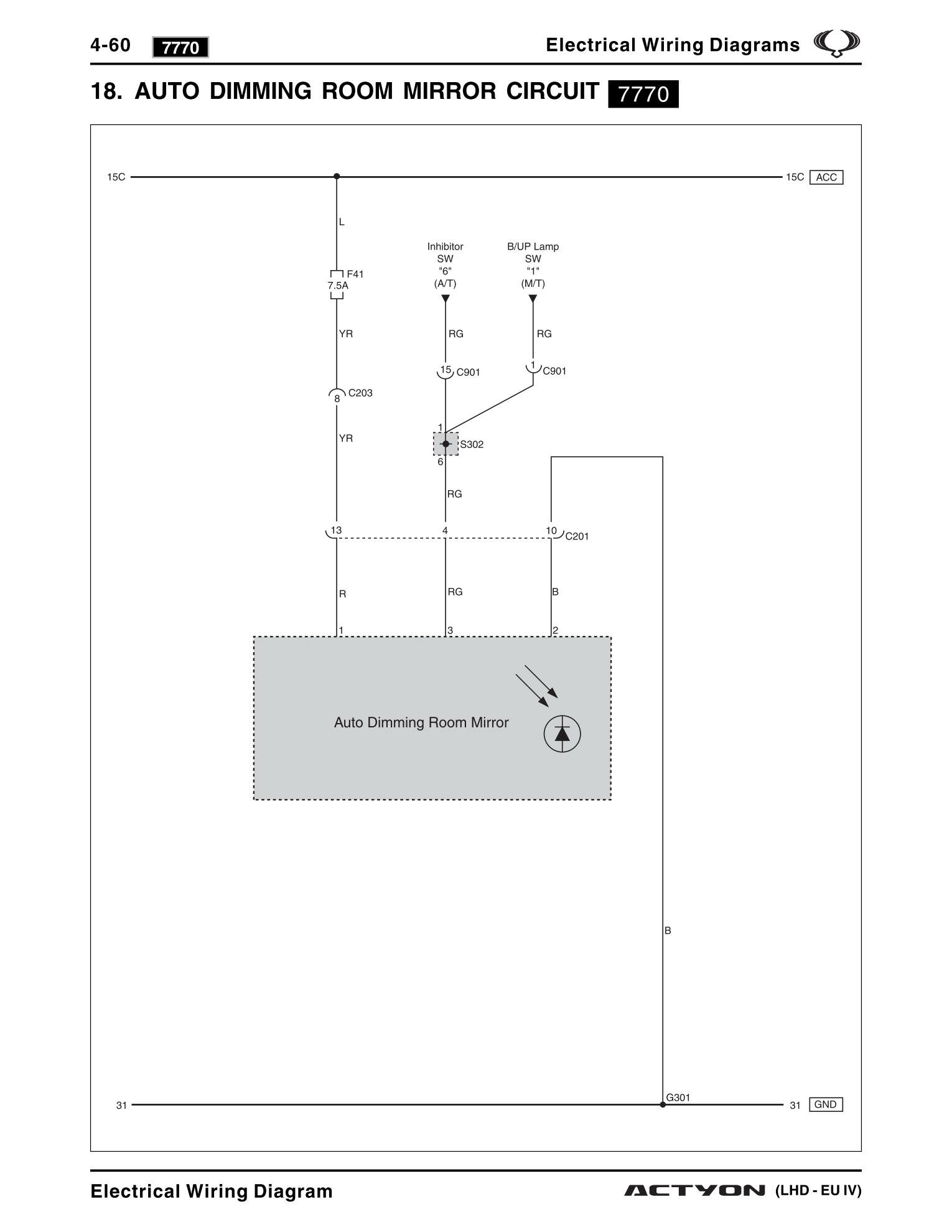

Схема автозатемнения зеркал

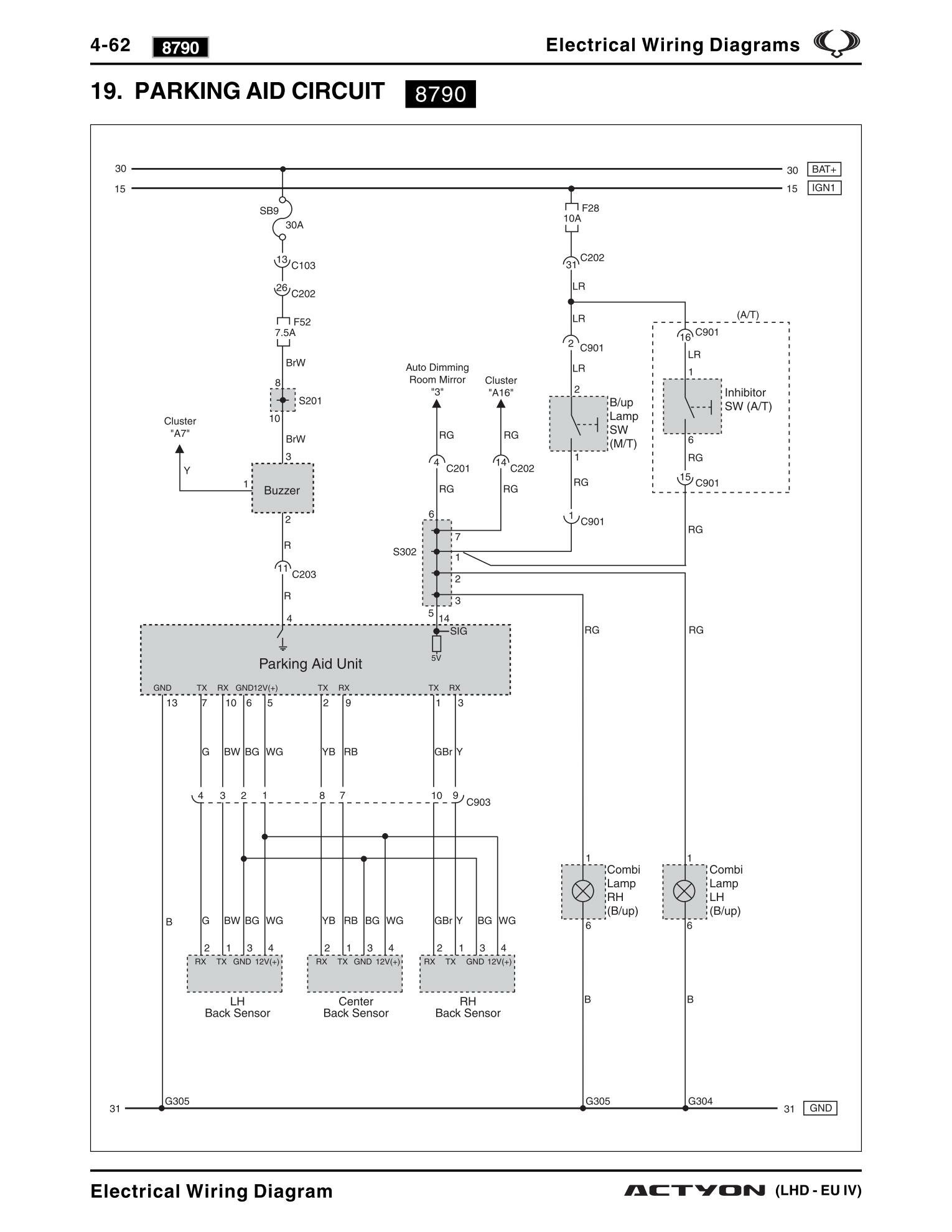

Блок помощи при парковке - схема узла

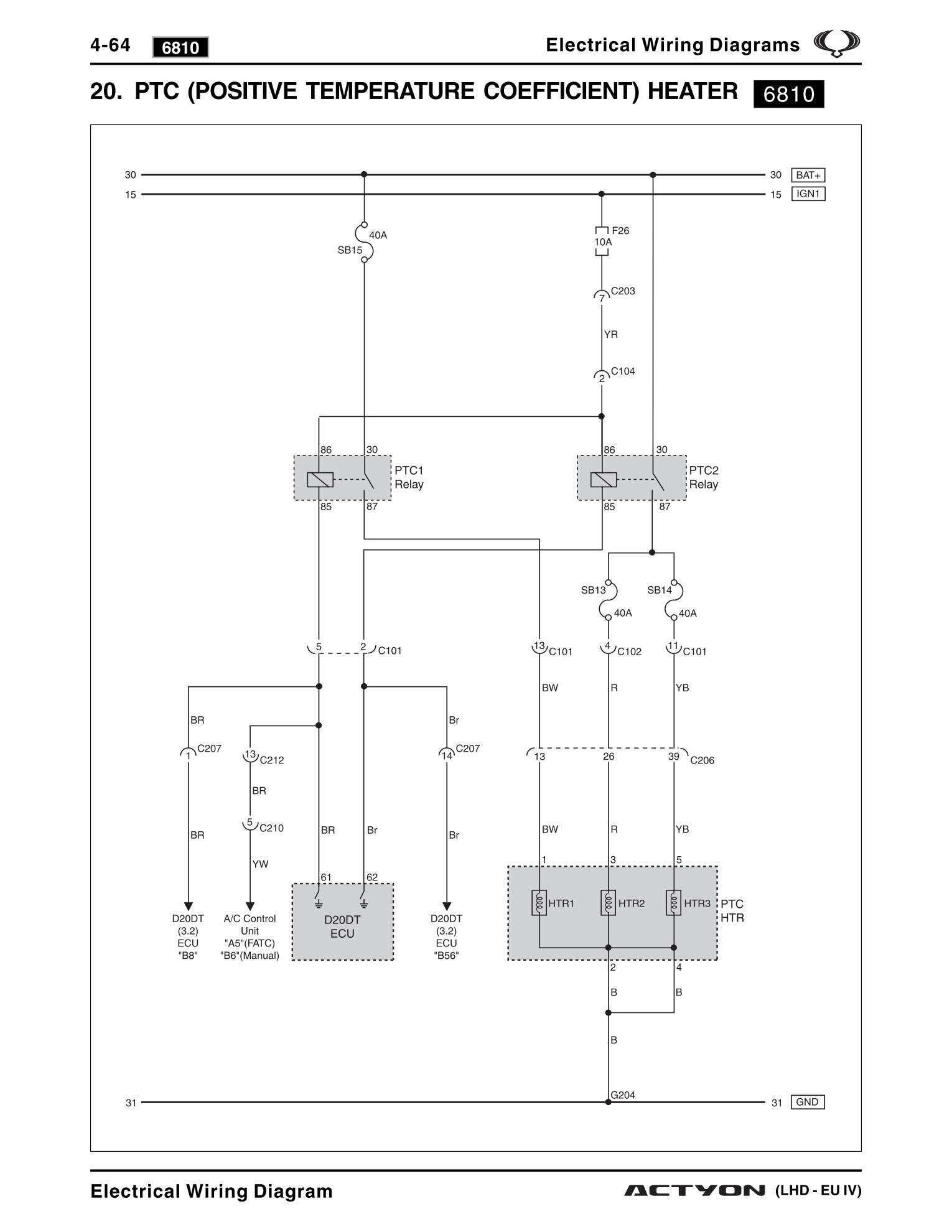

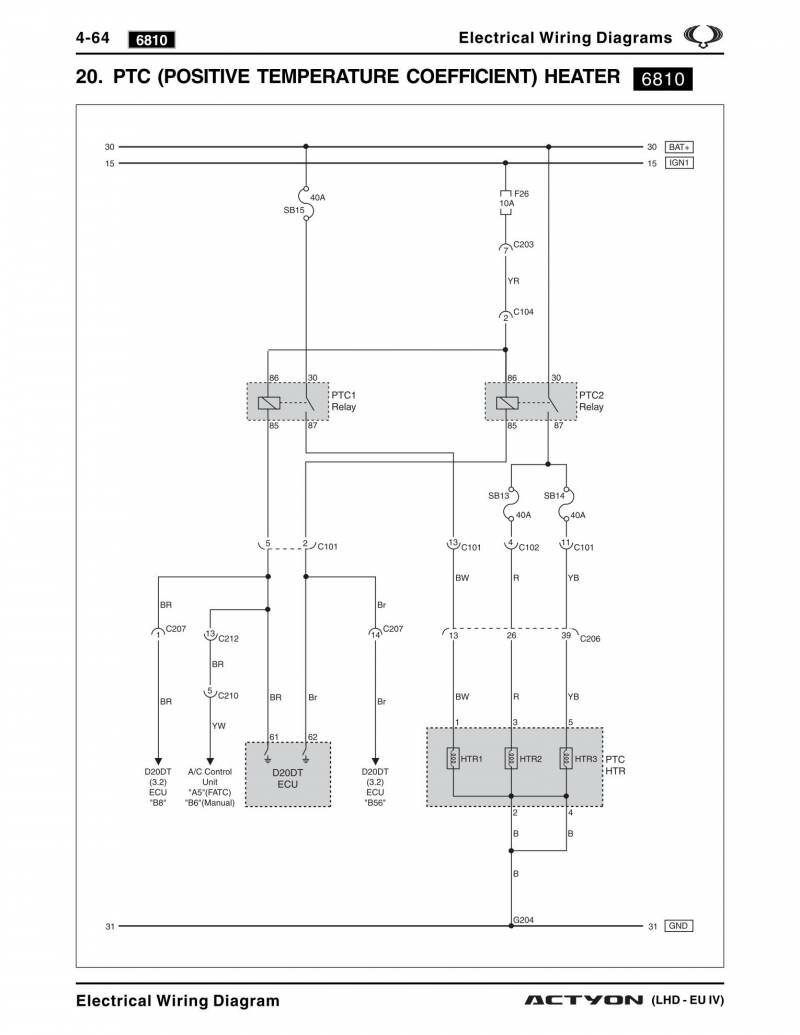

Позитивный температурный коэффициент

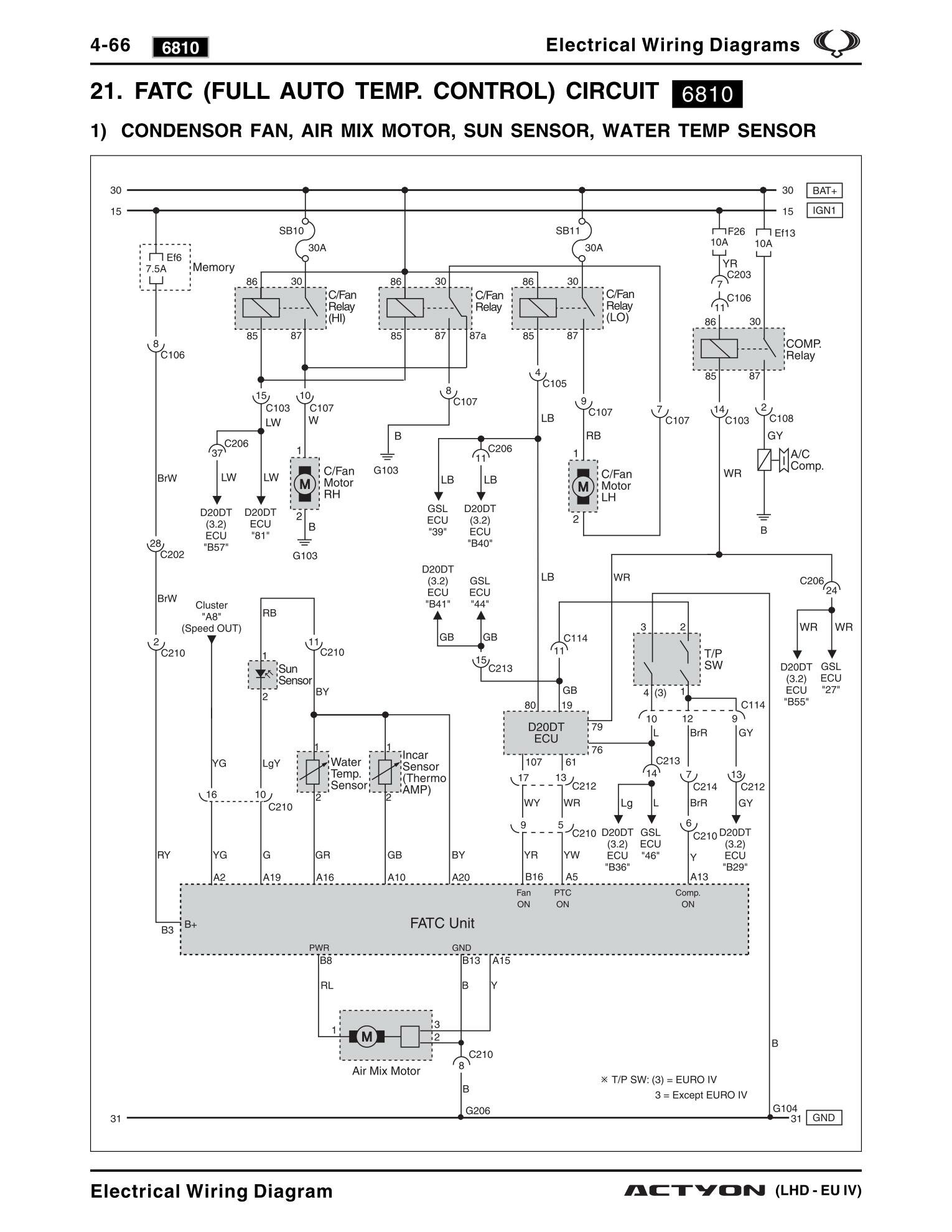

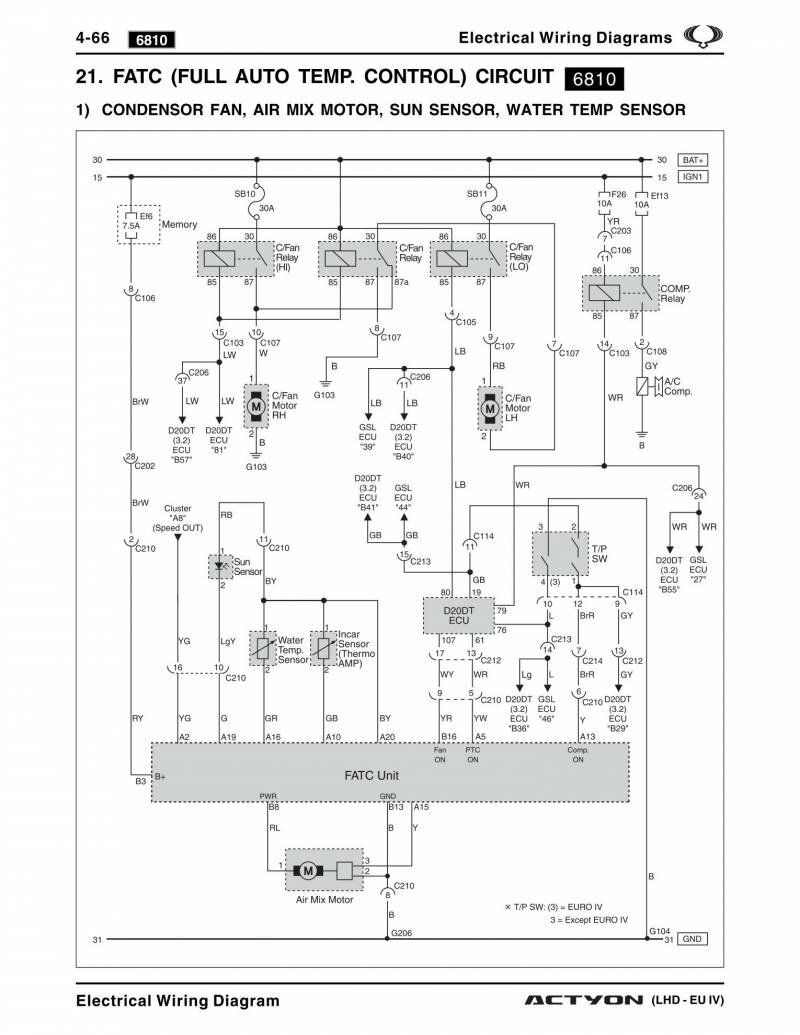

Вентилятор охлаждения, компрессор, датчик температуры воды - схема
Ещё несколько схем находятся в архиве - скачать тут
