 Различные схемы соединений штеккеров и гнёзд для подключения автомобильных магнитол "PIONEER". Наверное ни один производитель не выпускает столько различных модификаций, поэтому представленно много популярных моделей автомагнитол Пионер и их распиновок у штекеров автомобиля. Довольно частая ситуация, когда не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Но в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт. Если его нет - купите на радиобазаре.

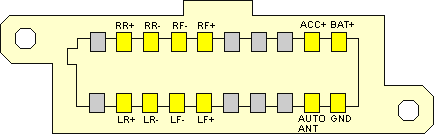

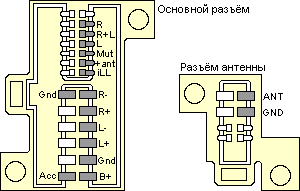

Подключение автомобильных магнитол PIONEER KEH-P8810

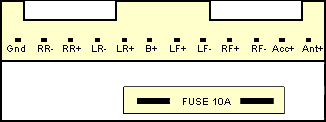

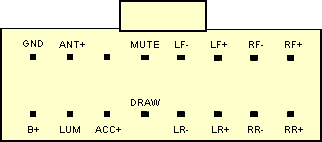

PIONEER KEH-P8950 - подключение

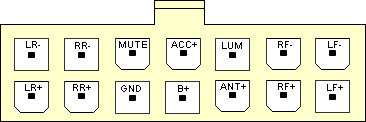

Автомагнитолы PIONEER KEH-5110

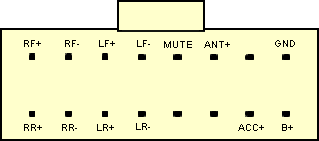

PIONEER DEH-M6017ZH
PIONEER TS-LX80ii

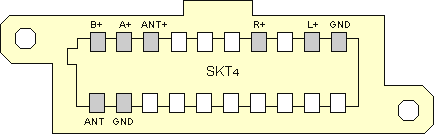

PIONEER SKT4

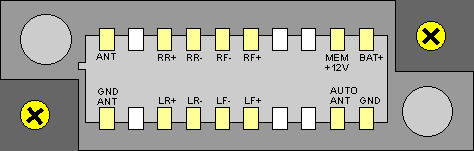

Магнитола PIONEER KEH-M9800

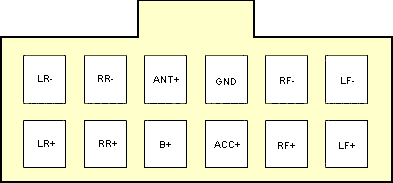

Магнитола автомобильная PIONEER DEQ-9200

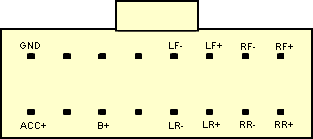

PIONEER KA-858
PIONEER KEH 8020
Гнездо магнитолы PIONEER KEX-8250
Распиновка на PIONEER KEH-M7400RDS
Модель PIONEER KEH-P7850
PIONEER KEH-P6950 - разъём
PIONEER KEH-M7005W
PIONEER DEH-M980RDS
Автомагнитола PIONEER KEH-P6600R
Автомагнитола PIONEER KEH-P5950
Разъём от PIONEER KEH-8080 SDK
PIONEER KEH-P8200
PIONEER DEH-2030R
Подключение PIONEER DEH-790SDK
PIONEER DEH-624R
Контакты соединительные PIONEER DEH-P443R
PIONEER KEH-P4510 с предохранителем на 10 ампер
PIONEER KEH-3800
PIONEER KEH-3600
Схема разъёма PIONEER KEH-2500R
PIONEER KEH-1950 - распиновка
PIONEER KE-1700SDK
PIONEER KE-2910 - схема гнезда
PIONEER KEH-1450
Автомагнитола PIONEER KEH-1050QR
Автомагнитола PIONEER KEH-1010QR
